SIMOTION CX32

• Информационные материалы

  Информационные материалы

  CX32 - расширение для контроллера формата SINAMICS S120, которое выполняет вычисления относящиеся к приводу для всех устройств линейки SIMOTION D. Каждый CX32 може управлят максимум шестью серво осями.

  Контроллер подключается к SIMOTION D с помощью DRIVE-CliQ, что обеспечивает высокоскоростное, изохронное управление приводами без дополнительных модулей. Интерфейсы, оставшиеся на SIMOTION D, остаются свободными для других подключений. Ширина модуля составляет 25 мм (0.98 дюйма), поэтому он идеально подходит для использования в копктных машинах.

  Данные SIMOTION CX32 полностью хранаяться в SIMOTION D, а значит при замене модуля не нужно делаить никаких дополнительных операций. SIMOTION CX32 может работать с SIMOTION D445 и D435.

  Дизайн

  Решения в области автоматизации с множеством осей могут быть реализованы на базе SIMOTION D и CX32. SIMOTION D может управлять до 64 осями и имеет уже встроенный модуль питания и  привод для управления 6 серво осями . Так же , могут использоваться векторный и V/f  законы управления. Управление дополнительными 6 серво осями может быть реализовано на базе модуля SIMOTION CX32. Несколько модулей SIMOTION CX32 могут использоваться для одной группы осей.

  Для соединения с SIMOTION D используется шина DRIVE-CLiQ. Дополнительные модули CU320, так же могут работать чрез PROFIBUS с SIMOTION D425, D435 или D445.

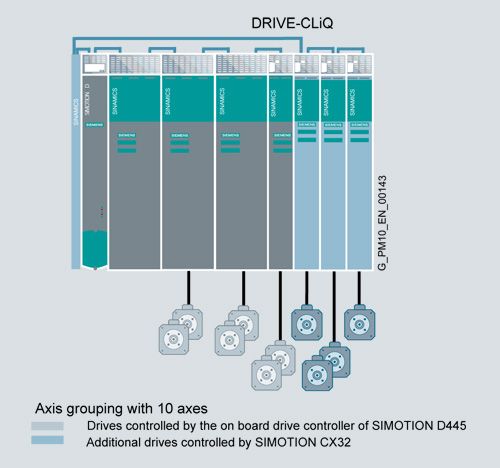

  Example of an axis group for 10 axes

  Особенности

  • CX32 шириной 25 мм (0,98 д.) занимает очень мало места и потому идеально подходит для использования в компактных механизмах.
  • CX32 подключается к SIMOTION D435/D445 посредством DRIVE-CLiQ, что делает возможным высокопроизводительный изохронный замкнутый контроль приводов без необходимости в дополнительных модулях. Интерфейсы связи на SIMOTION D435/D445 остаются свободными для других подключений.
  • Данные CX32 хранятся исключительно на SIMOTION D435/D445, поэтому при замене модуля не требуется никаких дополнительных действий.

  Технические данные

  SIMOTION CX32
  Напряжение питания
  Ноаминальное значение	24 В DC
  Допустимый диапазон	20.4 В to 28.8 В
  Ток потребления, обычно.	800 мA
  Ток включения, обычно.	1.6 A
  Допустимая температура окружающей среды
  Хранение и транспортировка	от -40 °C до +70 °C (от -40 °F до +158 °F)
  Работа	от 0 °C до +55 °C (от 32 °F до +131 °F)
  Допустимая относительная влажность (без конденсации)	от 5% до 95%
  Атмосферное давление	от 700 hPa до 1060 hPa
  Степень защиты по IEC 529	IP20
  Размеры (Ш x В x Г)	25 мм x 380 мм x 230 мм (0.98 дюймов x 14.96 дюймов x 9.1 дюймов)
  Вес	1.5 кг (3.3 фунта)
  Одобренно UL	ДА
  Цифровых входов	4
  Цифровых входов/выходов (программируемые)	4
