HydroRanger 200

Заказные данные
(1)
Аксессуары
(8)

HydroRanger 200 это ультразвуковой измерительный преобразователь макс. для шести насосов, обеспечивающий управление, дифф. измерение и измерение расхода в открытых водоводах.

Область применения

Для водных ведомств и открытых гидротехнических и очистных сооружений HydroRanger 200 является недорогим, практически не нуждающемся в ТО решением. Он предлагает одно- или двухканальный контроль с помощью 6 стандартных реле, а также цифровую коммуникацию с помощью встроенного Modbus RTU через RS-485.

HydroRanger 200 совместим с Dolphin Plus и тем самым может конфигурироваться и настраиваться через PC. Sonic Intelligence®, прогрессивное ПО для обработки отражения, обеспечивает макс. надежность измерения.

HydroRanger 200 использует проверенную, непрерывную ультразвуковую технологию для контроля вод и сточных вод любой консистенции до глубины в 15 м. Он достигает разрешения в 0,1% при точности в 0,25% от диапазона измерения. В отличие от контактных приборов взвешенные вещества, коррозивные материалы, жир или глинистый ил в сточных водах не являются проблемой для HydroRanger 200, что позволяет сократить непроизводительное время.

HydroRanger 200 поставляется в полевом корпусе или как версия для установки в панель управления.

Чертеж

Размеры HydroRanger 200

Особенности

Контроль водоотливных шахтных стволов, плотин и каналов
Цифровая коммуникация с помощью встроенного Modbus RTU через RS-485
Совместимость с ПО конфигурирования SmartLinx и Dolphin Plus
Контроль уровня одного или двух точек измерения
6 стандартных реле
Уменьшение меток уровня воды и жировых колец
Передатчик/приемник с дифф. усилителем для подавления синфазных помех и улучшенное отношение сигнал/шум
Монтажные опции: полевой корпус и монтаж в панель управления

Схема подключения

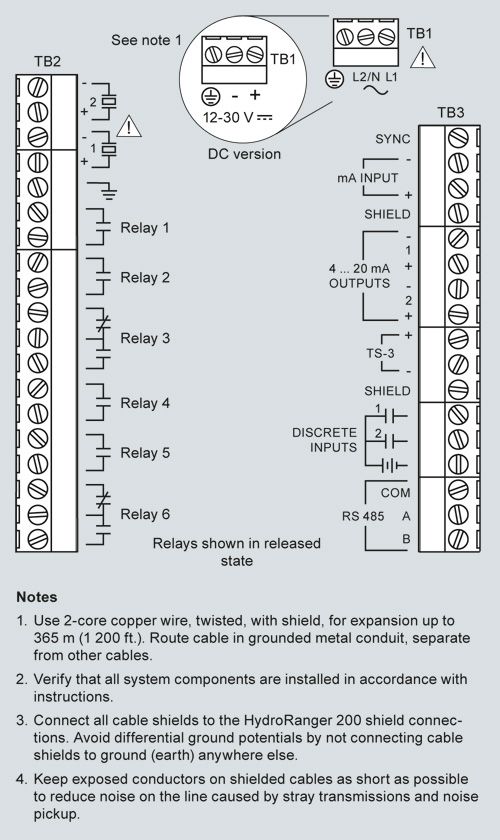

Соединения HydroRanger 200

Технические данные

Принцип работы
Принцип измерения	Ультразвуковое измерение уровня
Диапазон измерения	0.3 до 15 м (1 до 50 ft)
Вход
Аналоговый	0 до 20 мА или 4 до 20 мА, от обменного прибора, устанавливаемый
Цифровой	DC 10 до 50 V управляющее напряжение Лог. 0 = < 0.5 V DC Лог. 1 = 10 до 50 V DC Макс. 3 мА
Выход
Сенсор Echomax®	44 кГц
Ультразвуковой сенсор	Совместимые сенсоры: ST-H и Echomax серии XPS-10/10F, XPS 15/15F, XCT-8, XCT-12 и XRS-5
Реле	Ном. мощность 5 A при AC 250 V, омная нагрузка 4 замыкателя / 2 реле с переключающим контактом
мА выход	0 to 20 mA or 4 to 20 mA
Макс. нагрузка	750 Ω, раздельно
Разрешение	0.1% от диапазона
Точность
Погрешность измерения	0,25% от диапазона или 6 мм (0.24"), действует большее значение
Разрешение	0,1% от диапазона измерения1) или 2 мм (0.08"), действует большее значение
Температурная компенсация	-50 до +150 °C (-58 до 302 °F) Сенсор со встроенной температурной компенсацией Внешний температурный зонд TS-3 Программируемая, фикс. значения температуры
Температурная погрешность
Сенсор	0.09% от диапазона
Фикс. значение температуры	0.17% / °C погрешности от запрограммированного значения
Рабочие условия
Условия монтажа
Место монтажа	внутри / снаружи
Категория монтажа	II
Степень загрязнения	4
Внешние условия
Внешняя температура (корпус)	-20 до +50 °C (-5 до 122 °F)
Конструктивные особенности
Вес
полевой корпус	1.37 кг (3.02 lbs)
монтаж в панель	1.50 кг (3.31 lbs)
Материал (корпус)	Polycarbonat
Класс защиты (корпус)
полевой корпус	IP65 / Тип 4X / NEMA 4X
монтаж в панель	IP54 / Тип 3 / NEMA 3
Кабель
Сенсор и выходной сигнал мА	медный кабель 2-х жильный, скрученный с экраном и стоковый кабель, 300 Vrms, 0,5 до 0,75 мм2, ном. емкость между соседними кабелями при 1 кГц = 62,3 pF/м, ном. емкость между кабелем и экраном при 1 кГц = 108,3 pF/м (можно использовать Belden® 8760 или соответствующий кабель).
Макс. расстояние между сенсором и измерительным преобразователем	365 м (1200 ft)
Интерфейс индикации/управления	100 x 40 мм (4 x 1.5") мультиблочный ЖКД с фоновой подсветкой
Программирование	Программирование с помощью ручного программатора или через PC с ПО Dolphin Plus
Питание
Версия AC	100 до 230 V AC ± 15%, 50 / 60 Гц, 36 VA (17 W)
Версия DC	12 до 30 V DC (20 W)
Сертификаты и допуски	CE²⁾, FM, CSANRTL/C, UL listed CSA Class I, Div. 2, Group A, B, C and D, Class II, Div.2, Group F and G, Class III (только полевой корпус)
Коммуникация	RS-232 с Modbus RTU или ASCII через штекер RJ-11 RS-485 с Modbus RTU или ASCII через клемные колонки Опция: платы SmartLinx® или RS-485 modem kit

1) Диапазон измерения соответствует расстоянию от передаточной поверхности до нулевой точки, плюс возможное расширение конечного диапазона.
2) Свидетельство ЭМС по запросу.
