Milltronics Millpulse 600 - 2-х проводное реле числа оборотов высокой нагрузки с коммутационным выходом на контроллер.

Область применения

Milltronics Millpulse 600 - 2-х проводное реле числа оборотов высокой нагрузки с коммутационным выходом на контроллер.К типичным сферам применения относятся приводные и натяжные валы, валы двигателей и транспортерные шнеки. Бесконтактное Millpulse предлагает недорогой контроль процесса, даже в самых сложных условиях.

Надежный прибор нечувствителен к пыли, грязи, отложениям и влажности. Тем самым он является идеальным средством для использования в промышленности основных материалов (например, горная промышленность, присадки и цемент). Система работает и там, где измерение с помощью других систем невозможно. Благодаря своему бесконтактному дизайну оно не нуждается ни в смазке, ни в чистке, и кроме этого не подвергается износу. Затраты на отказ и чистку, возникающие при неполадках на транспортерах, сокращаются. Реле числа оборотов помогает минимизировать потери, предотвратить ущерб и опасность воспламенения из-за проскальзывания ленты в ременном приводе, а также предупреждает о прочих неисправностях транспортировочной установки.

MillPulse 600 предлагает следующие функции: низкое/высокое число оборотов, разница скоростей и индикация скорости через контроллер. Реле размещено в алюминиевом корпусе и работает в температурном диапазоне от -40 до +60 °C (-40 до +140 °F).

Дизайн

Монтаж

Millpulse 600 монтируется в не взрывоопасной зоне, соответствующей указанным значениям температуры, а также классу защиты корпуса и материалам. Крышка должна оставаться доступной для подключения и считывания светодиодной индикации состояния.

При монтаже на виброустойчивое основание использовать прилагаемый монтажный фланец, чтобы не допустить повреждения реле числа оборотов измеряемым предметом. Если возможно, смонтировать ввод кабеля направленным вниз, чтобы в корпусе не образовывалось конденсата. Если кабели должны быть проложены в одной линии, то подключение с помощью гибкого кабеля облегчает демонтаж и выравнивание зонда. Не монтировать вблизи высоковольтных кабелей, кабелей двигателей, контакторов или частотных преобразователей.

Не подключать Millpulse 600 к питанию напрямую.

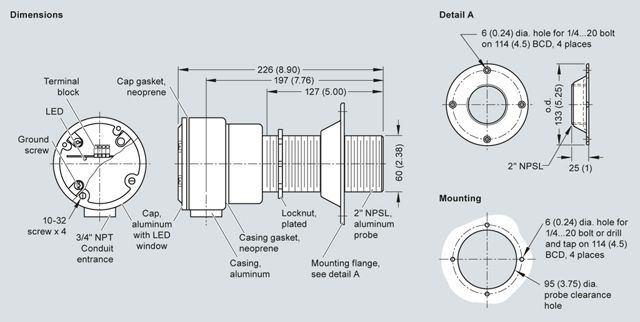

Чертеж

Размеры и монтаж Millpulse 600

Особенности

Макс. расстояние 100 мм (4”) между Millpulse и измеряемым предметом
2-х проводный прибор
Совместимость с контроллером PLC
Надержный и практически не требующий ТО, подходит для сложных условий эксплуатации

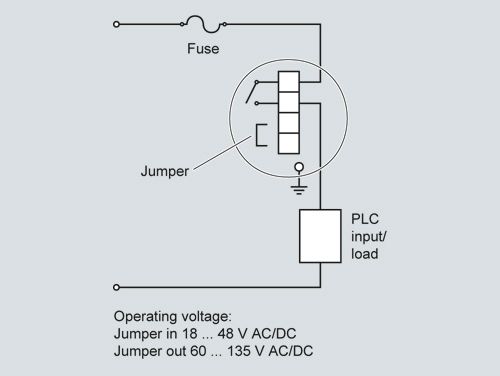

Схема подключения

Соединения Millpulse 600

Соединение

Если изготовитель контроллера не указывает на совместимость с электрическим стандартом CENELEC 50040/36/ 37/38, то необходимо убедиться, что ток коммутации входа контроллера превышает остаточный ток Millpulse. Если контроллер не отвечает этим требованиям, то можно установить сопротивление между его входами, чтобы увеличить ток коммутации.

Технические данные

Принцип работы
Принцип измерения	Нарушение магнитного поля металлическим объектом
Типичное приложение	Импульсный выход на контроллер при контроле шнековых транспортеров
Рабочие условия	New table paragraph
Рабочая температура	-40 ... +60 °C (-40 ... +140 °F)
Конструктивные особенности
Корпус зонда	Алюминий
Подключение к процессу	2” NPSL
Соединительный короб	Алюминий, ввод кабеля 3/4” NPT, 4 винтовые клеммы для макс. размера кабеля 12 AWG
Уплотнение	Neoprene
Дисплей	Красный светодиод для состояния коммутации
Класс защиты корпуса	Тип 4/NEMA 4/IP65
Вес	2 кг (4.4 lbs)
Питание
Коммутационная способность	Напряжение 18 ... 48 V AC/DC 18 ... 48 V AC/DC 60 ... 135 V AC/DC Ток 5 ... 400 мА непрерывно, 2 A на 20 мсек при 1 рабочем цикле в секунду
Падение напряжения	8 V
Остаточный ток	1.5 мА
Длительность коммутации	Вкл: мин. 50 мсек Выкл: мин. 50 мсек
Макс. рабочее значение	600 pulses per minute maximum
Допуски	CSA общее использование НЕ совместим с CE
