Milltronics MFA 4p

Заказные данные
(3)
Аксессуары
(14)

MFA 4p - высокочувствительное одноточечное реле числа оборотов для зондов числа оборотов MSP и XPP.

Область применения

Прибор преимущественно используется для контроля числа оборотов в поворотных, поршневых и транспортировочных установках. Как только возникает уменьшение скорости или неполадка, пользователь получает сообщение о необходимости остановки установки. Благодаря своей надежности MFA 4p является доступным решением для защиты дорогих установок.

Система подходит для большинства промышленных приложений. Она используется в натяжных барабанах, на приводных роликах, валах двигателей, ленточных/цепных/шнековых транспортерах, а также в ковшовых элеваторах, копрессорах и насосах.

Благодаря устанавливаемой функции задержки в 0-60 сек. контролируемое устройство может ускориться до своей обычной рабочей скорости до срабатывания контроля. Для выполнения специальных требований имеется ряд различных зондов, например, для высокой температуры, коррозии и приложений Class I, II и III. Благодаря допуску CE MFA 4p отвечает требованиям горной промышленности, нерудных полезных ископаемых, цемента и многих других.

Дизайн

Монтаж

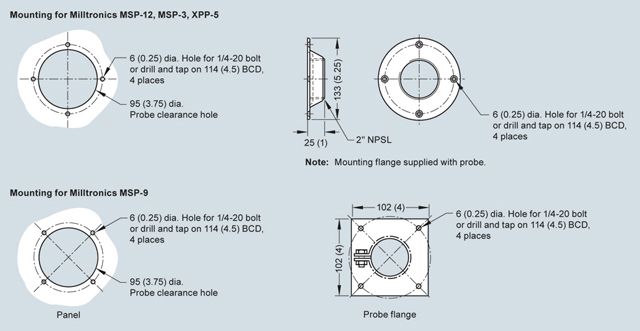

Монтаж MSP-12, MSP-3; XPP-5

Зонды

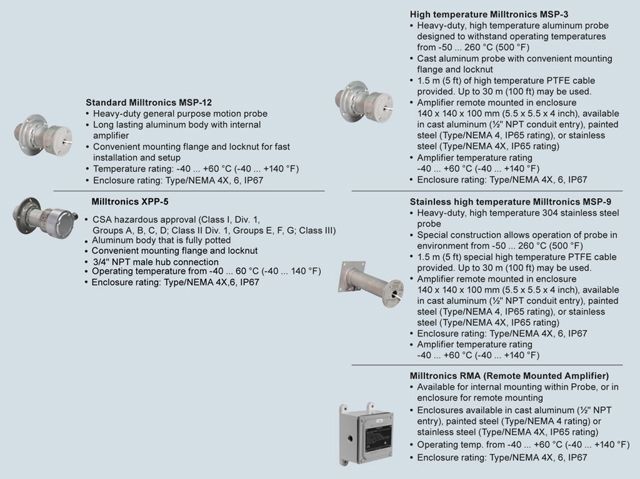

MFA 4p зонды числа оборотов

Чертеж

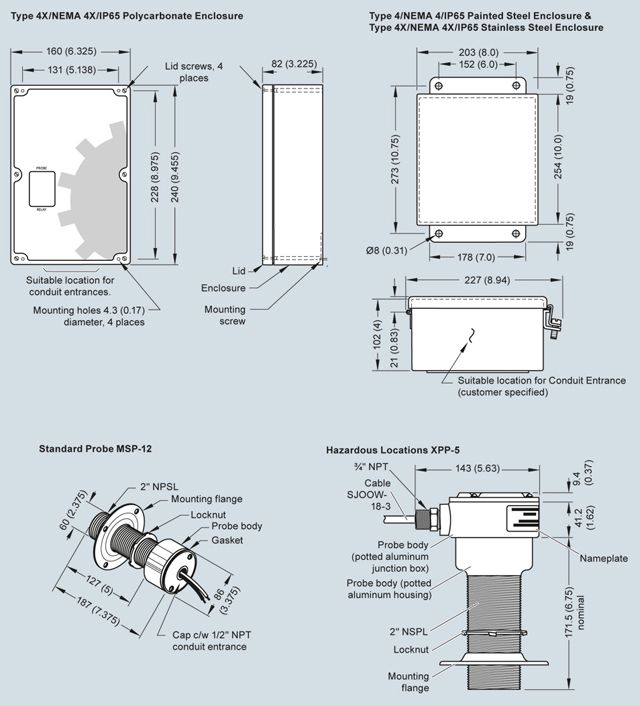

Размеры MFA 4p

Особенности

Макс. расстояние 100 мм (4”) между зондом и измеряемым предметом
Регистрация высокого/низкого числа оборотов по выбору через переключатель
Установка точки переключения 2 - 3000 ppm (импульсов/минута)
Устанавливаемая задержка старта
Индикация работы зондов и состояния реле
Общее использование, подходит для большинства промышленных приложений; прочная конструкция зонда для высокой надежности

Технические данные

Принцип работы
Принцип измерения	Контроль числа оборотов и тревога
Типичное приложение	Контроль состояния покоя на натяжных барабанах, шнеках или ковшовых элеваторах
Свойства	Регистрация низкого/высокого числа оборотов по выбору через переключатель Установка точки переключения: 2 до 3000 PPM Установка задержки старта: 0-60 сек. Индикация режима зондов и состояния реле
Выход	2 согласованно работающих реле с 1 перекидным контактом каждое (SPDT), ном. мощность 8A @ AC 250 V стабильно
Параметры
Воспроизводимость	±1%
Гистерезис	±0.25%
Динамичесикий диапазон	0-7200 PPM
Диапазон внешних температур	-20 до +50 °C (-5 до +122 °F)
Конструктивные особенности
Класс защиты корпуса	Тип 4X/NEMA 4X/IP65
Размеры корпуса	160 мм x 240 мм x 82 мм (6.3” x 9.5” x 3.2”)
Материал корпуса	Polycarbonate
Питание	100/115/200/230 V AC , 50/60 Гц, 15 VA ±10% ном. напряжения
Допуски	CE, CSA_US/C, FM
