Система автоматизации SIMATIC TDC

• Информационные материалы

  Информационные материалы

  SIMATIC TDC (Technology and Drives Control [Управление технологией и приводами]) – это цифровая система регулирования, которая отличается очень высокой вычислительной мощностью и выполнением программ большого объема. Она используется, в частности, в производстве комплектного промышленного оборудования, в металлургических и прокатных цехах. SIMATIC TDC – это в высшей степени компетентная система в управлении движением и технике регулирования.

  Система имеет модульную структуру и в зависимости от применения может быть обеспечена необходимой вычислительной мощностью, а также средствами сопряжения с цифровыми и аналоговыми инкрементными датчиками и датчиками абсолютных значений или коммуникационными интерфейсами.

  Для ускорения разработки в Вашем распоряжении имеется обширная библиотека с 300 готовыми функциональными блоками.

  SIMATIC TDC отличается, в частности, эффективной и синхронизируемой многопроцессорной обработкой.

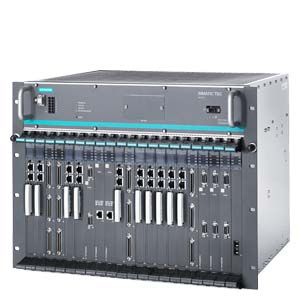

  Все модули в стойке SIMATIC TDC связаны через высокопроизводительную 64-битовую заднюю шину, что позволяет выполнять обмен данными между всеми модулями почти в рамках рабочего цикла процессора.

  Свободное графическое проектирование

  SIMATIC TDC проектируется с помощью основанных на оконной технологии графических инструментальных средств SIMATIC STEP 7 и CFC. Пакет программного обеспечения D7-SYS дополняет инструментальные средства проектирования CFC функциональными блоками для SIMATIC TDC, а также высокопроизводительной операционной системой.

  GlobalDataMemory

  Для сложных задач автоматизации может оказаться необходимым производить обмен данными между CPU, находящимися в нескольких стойках. В этом случае глобальная память данных GlobalDataMemory (GDM) может использоваться в качестве центрального запоминающего устройства для соединения до 44 стоек.

  Через эту память может производиться обмен данными между всеми находящимися в системе на различных стойках модулями CPU. Благодаря этому в одной системе можно использовать свыше 800 модулей CPU.

  GDM состоит из стойки, в которой установлены исключительно модули GDM. Благодаря этому возможная работа в специальном, особенно быстром режиме.

  Обслуживание и ввод в эксплуатацию

  Обслуживание и ввод в эксплуатацию производятся непосредственно из графического пользовательского интерфейса для проектирования STEP 7 и CFC. Для этого используется связь через MPI, через который осуществляется доступ ко всем модулям CPU в стойке.

  В качестве альтернативы можно обратиться к модулю CPU и через последовательное соединение (RS 232). При этом доступ ограничен тем модулем CPU, интерфейс обслуживания которого в данный момент используется.

  Связь

  Приводы и децентрализованная периферия соединяются с SIMATIC TDC с использованием протоколов PROFIBUS DP с функцией master- или slave-устройства.

  С помощью протокола TCP/IP для скоростей передачи до 100 Мбит/с могут быть объединены в сеть несколько станций SIMATIC, а также систем других производителей и управляющих вычислительных машин.

  Через MPI (Multi-Point-Interface [многоточечный интерфейс]) могут быть присоединены также все компоненты визуализации человеко-машинного интерфейса SIMATIC (SIMATIC HMI), напр., WinCC или устройства управления OP/TD.

  Программы других процессоров

  Схемы CFC для модулей CPU PM5, PM6, для функционального модуля FM 458-1 DP или технологического модуля T400 могут быть очень просто перенесены на модули CPU системы автоматизации SIMATIC TDC.



  Область применения

  SIMATIC TDC используется в производстве комплектного промышленного оборудования, в металлургических и прокатных цехах.

  Дизайн

  Система имеет модульную структуру и в зависимости от применения может быть обеспечена необходимой вычислительной мощностью, а также средствами сопряжения с цифровыми и аналоговыми инкрементными датчиками и датчиками абсолютных значений или коммуникационными интерфейсами.

  Все модули в стойке SIMATIC TDC связаны через высокопроизводительную 64-битовую заднюю шину, что позволяет выполнять обмен данными между всеми модулями в рамках рабочего цикла процессора.

  Функции

  Свободное графическое проектирование

  SIMATIC TDC проектируется с помощью основанных на оконной технологии графических инструментальных средств SIMATIC STEP 7 и CFC. Пакет программного обеспечения D7-SYS дополняет инструментальные средства проектирования CFC функциональными блоками для SIMATIC TDC, а также высокопроизводительной операционной системой.

  GlobalDataMemory

  Для сложных задач автоматизации может оказаться необходимым производить обмен данными между CPU, находящимися в нескольких стойках. В этом случае глобальная память данных GlobalDataMemory (GDM) может использоваться в качестве центрального запоминающего устройства для соединения до 44 стоек.

  Через эту память может производиться обмен данными между всеми находящимися в системе на различных стойках модулями CPU. Благодаря этому в одной системе можно использовать свыше 800 модулей CPU.

  GDM состоит из стойки, в которой установлены исключительно модули GDM. Благодаря этому возможна работа в специальном, особенно быстром режиме.

  Обслуживание и ввод в эксплуатацию

  Обслуживание и ввод в эксплуатацию производятся непосредственно из графического пользовательского интерфейса для проектирования STEP 7 и CFC. Для этого используется связь через MPI, через который осуществляется доступ ко всем модулям CPU в стойке.

  В качестве альтернативы можно обратиться к модулю CPU и через последовательное соединение (RS 232). При этом доступ ограничен тем модулем CPU, интерфейс обслуживания которого в данный момент используется.

  Программы других процессорных модулей

  Схемы CFC для модулей CPU PM5, PM6, для функционального модуля FM 458-1 DP или технологического модуля T400 могут быть очень просто перенесены на модули CPU системы автоматизации SIMATIC TDC.

  Интеграция

  Приводы и децентрализованная периферия соединяются с SIMATIC TDC с использованием интерфейсов PROFIBUS DP с функцией master- или slave-устройства.

  С помощью протокола TCP/IP со скоростями передачи до 100 Мбит/с могут быть объединены в сеть несколько станций SIMATIC, а также систем других производителей и управляющих вычислительных машин.

  Через MPI (Multi-Point-Interface (многоточечный интерфейс)) могут быть присоединены также все компоненты визуализации человеко-машинного интерфейса SIMATIC (SIMATIC HMI), напр., WinCC или устройства управления OP/TD.

  Особенности

  • SIMATIC TDC – это в высшей степени компетентная система в управлении движением и технике регулирования.
  • SIMATIC TDC отличается эффективной и синхронизируемой многопроцессорной обработкой.
