Пускатель SIRIUS, до 12,5..50 kvar
- Заказные данные (34)
- Информационные материалы
Информационные материалы
Управление переменным током
IEC 60947, EN 60947 (VDE 0660)
Контакторы пригодны для использования в любых климатических условиях. Они имеют защиту от прикосновения обслуживающего персонала согласно DIN VDE 0106 Часть 100.

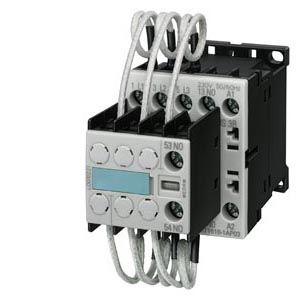

Контакторы 3RT16 для коммутации конденсаторов являются специальным исполнением контакторов программы SIRIUS типоразмеров от S00 до S3. Конденсаторы вначале заряжаются через навесные опережающие замыкающие контакты и резисторы, и только затем происходит замыканик силовых контактов.
Это предотвращает аварийные режимы работы в системах электроснабжения и сваривание контактов.
При помощи контакторов 3RT16 разрешается включение только разряженных конденсаторов. Рекомендация: следует параллельно конденсаторам включать разрядный дроссель, заказной номер No: 4EJ99 00-0EG, смотри "... и что еще Вам необходимо – краткий обзор заказных данных – разного“.
Блоки вспомогательных контактов, устанавливаемые на контакторы для коммутации конденсаторов, содержат три опережающих НО контакта и в случае типоразмера S00 один стандартный НЗ контакт; в случае от типоразмера S0 до S3 один свободный стандартный НО контакт. Типоразмер S00 также содержит другой свободный НО контакт в базовом изделии.
Кроме того, двухполюсный блок вспомогательных контактов может быть установлен сбоку в контакторах 3RT16 47 (варианты контактов 2 NO, 2 NC или 1 NO + 1 NC); тип 3RH19 21-1EA . .. Использование блоков вспомогательных контактов для контакторов 3RT16 17 и 3RT16 27 не допускается.
Коммутирующую способность контакторов базового исполнения 3RT10 при переключении конденсаторов см. в технических данных.
Технические данные
More information
For technical specifications, see https://support.industry.siemens.com/cs/ww/en/ps/16172/td
For FAQs, see https://support.industry.siemens.com/cs/ww/en/ps/16172/faq
For manuals, see https://support.industry.siemens.com/cs/ww/en/ps/16172/man
