SIMATIC MicroComputing

• Информационные материалы

  Информационные материалы

  • Мост между SIMATIC S7-200 и миром компьютеров.

  • Для обработки и визуализации данных S7-200 с помощью стандартных приложений Windows.

  • Базы данных, системы человеко-машинного интерфейса, статистическая обработка данных в среде Excel или модули комплексных математических вычислений.

  Область применения

  SIMATIC MicroComputing поддерживает рентабельные варианты обработки и визуализации данных программируемых контроллеров S7-200 средствами стандартных приложений Windows. Например, Visual Basic, Visual C++ или Excel.

  Наличие целого ряда элементов управления и графических элементов существенно повышает гибкость применения пакета.

  SIMATIC MicroComputing может работать под управлением следующих операционных систем:

  • Windows 95

  • Windows 98

  • Windows Me

  • Windows NT (не поддерживается связь через PC/PPI-кабель)

  • Windows 2000 Professional.

  Дизайн

  Связь

  Поддерживаемая аппаратура	Скорость передачи данных	Поддерживаемые протоколы
  PC/PPI-кабель; подключаемый через COM-порт компьютера	9.6Кбит/с; 19.2Кбит/с	PPI
  CP 5411; ISA-карта для компьютеров	9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1)	PPI, MPI или PROFIBUS
  CP 5511; тип II, PCMCIA-карта для ноутбуков	9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1)	PPI, MPI или PROFIBUS
  CP 5611, PCI-карта (V3 или выше) для компьютеров	9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1)	PPI, MPI или PROFIBUS
  MPI; встроенный в программатор; ISA-карта для компьютера	9.6Кбит/с; 19.2Кбит/с; 187.5Кбит/с; 12Мбит/с1)	PPI, MPI или PROFIBUS





  1) При использовании дополнительного PROFIBUS-модуля EM 277 в S7-200

  Функции

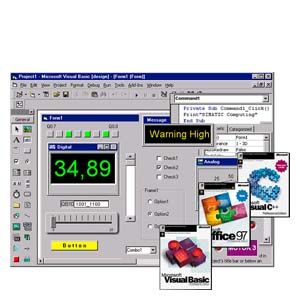

  Интегрированный ActiveX SoftContainer содержит:

  • Элементы управления для визуализации и модификации технологических параметров: для решения задач визуализации и создания интерфейса оператора, которые идеально согласованы с решаемыми задачами и не требуют использования дополнительного программирования.

  • Элементы управления ActiveX-Steuerelemente для использования со всеми OLE-совместимыми приложениями Windows (например, Microsoft Office, Visual Basic, Visual CC++). Технологические параметры могут быть считаны, например, в таблицу Excel и подвергнуты статистической обработке.

  • Целый ряд графических элементов для оформления интерфейса оператора; например, переключатели, слайдеры, массивы светодиодов, поля вывода дискретных сигналов, DIP-переключатели и т.д.

  • Точечные графические объекты с изображениями светодиодов, выключателей, кнопок и т.д.

  • Элементы управления для непосредственного доступа к центральному процессору: данные из памяти центрального процессора могут отображаться и модифицироваться. Дополнительного программирования в среде STEP 7-Micro/WIN32 для этой цели не требуется.

  SIMATIC S7-200 OPC-сервер

  Используется для организации обмена данными с системами визуализации, использующими OPC-сервер. Например, для организации обмена данными с SIMATIC WinCC.
