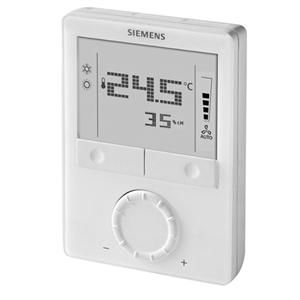

RDG165KN - Room thermostat with KNX communications and built-in humidity sensor and humidity control, AC 24 V, for fan coil units and universal applications, heat pump, fan (1-/ 3-speed, DC), valves (2-point, DC)

• Информационные материалы

  Информационные материалы

  .

  Функции

  RDG165KN

  Room thermostat with KNX communications and built-in humidity sensor and humidity control, AC 24 V, for fan coil units and universal applications, heat pump, fan (1-/ 3-speed, DC), valves (2-point, DC)

  • KNX communications
  • For applications with DC control outputs and DC or 3-speed fan output
  • For applications with 2-position control output with DC fan output
  • 3 multifunctional inputs for keycard contact, external room / return air temperature (QAH11.1, QAA32), heat / cool changeover, Presence detector, window contact on/off, dewpoint monitor, electrical heater enabled, fault contact
  • Operating modes: Comfort, Economy and Protection
  • Automatic or manual EC fan or 1-/3-speed
  • Automatic or manual heating / cooling changeover
  • Adjustable commissioning and control parameters
  • Minimum and maximum setpoint limitation
  • Backlit display
  • Built-in humidity sensor and humidity control



  Application selectable:


  • 2-pipe system
  • 2-pipe system with electrical heater
  • 2-pipe system and radiator / floor heating
  • 4-pipe system
  • 2-stage heating or cooling system

  Технические данные

  Рабочее напряжение	AC 24 V
  Потребляемая мощность	2 VA / 2 Вт
  Диапазон задания уставки	5…40 °C
  Дифференциал переключения	Heating: 0.5…6 K Cooling: 0.5…6 K
  Коммуникация	Bus: KNX (S-Mode und LTE-Mode mit Synco 700)
  Колич. аналоговых входов	2
  Аналоговые выходы	Valve, el. heater: 2; Fan: 1 (ECM)
  Колич. аналоговых выходов	3
  Аналоговый выход, сигнальный	DC 0...10 V
  Аналоговый выход, ток	Max. ±1 мA
  Колич. дискретных входов	1
  Релейные выходы	Valve, compressor or el. heater: 2 outputs, 2-position; Fan: 1- or 3-speed
  Колич. дискретных выходов	3
  Дискретный выход, ток коммутируемой цепи	AC 24...230 V
  Дискретный выход, ток коммутируемой цепи	5 (4) A
  Способ монтажа	Wall mounting with screws
  Класс защиты	IP30
  Размеры (Ш х В х Г)	93 x 128 x 30.8 мм
  Описание	N3191





  Дальнейшая информация

  RUS_511398.pdf
