UP 220/.. - Pushbutton interface
UP 220/.. - Pushbutton interface
- Информационные материалы
Информационные материалы
Name
ID
Описание продукции

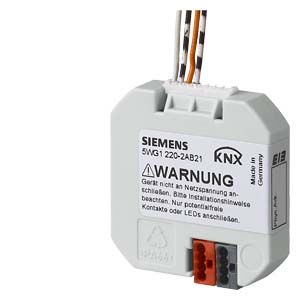

UP220/21
5WG1220-2AB21
Двоичный вход/выход UP 220/21, (клавишный интерфейс), произвольного монтажа, 2 входа/2 выхода на светодиоды, 38х43х18 мм, сигнальные концы до 10 м
UP220D31
5WG1220-2DB31
Клавишный интерфейс, 4 x сигналов сухих контактов, управление светодиодом
Функции
UP 220/..
Pushbutton interface
- Inputs / outputs each configurable for potential-free contacts or for control of an LED
- Generation of the sensing voltage for potential-free contacts
- For inserting into flush-mounting switch and socket boxes with ø = 60 mm
- Inputs max. 10 m cable length, unshielded, twisted
- Input functions: Locking of inputs using blocking objects, Adjustable duration of long button press, Configurable contact type (NO contact/NC contact)
- Transmission parameters: Adjustable cyclic transmission, Configurable transmission in the event of bus voltage recovery
- Short/long button press can be evaluated
- Switching on/off/toggle
- Value transmission 8 Bit, 16 Bit
- Single button dimming
- 2-pushbutton dimming with stop telegram (4 bit)
- 1-/2-pushbutton shutter/blind control
- Szene store and call up scene: 8 Bit, in conjunction with scene module 1 Bit
- Pulse counting with/without limit value monitoring (8 bit, 16 bit, 32 bit)
- 1-pushbutton group control
- Bus-powered electronics
- Integrated bus coupling unit, bus connection via bus terminal
Технические данные
Размеры (Ш х В х Г)
42 x 42 x 8.5 мм
