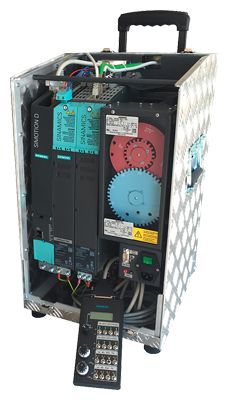

Обучающий стенд SIMOTION D425-2 DP/PN

Область применения

SIMOTION D4x5-2 DP/PN обучающий стенд

Учебный стенд может быть использован для обучения системе управления движением SIMOTION D. Он также подходит для лабараторных исследований.

Дизайн

Стенд оптимизирован по весу и объему
Стенд на роликах, готов к подключению
Рекуперация невозможна
Приводная система содержит:
- Контроллер SIMOTION D425-2 DP/PN сопцианальной платой TB30
- Выпрямитель Smart Line Module 5 кВт (версия для стенда)
- Двойной моторный модуль Double Motor Module 3/3 A
- Синхронный серводвигатель SIMOTICS 1FK7022‑5AK71‑1AG3 с инкрементальным датчиком sin/cos 1 V_pp подключенным через SMC20
- Синхронный серводвигатель SIMOTICS 1FK7022‑5AK71‑1LG3 с абсолютным датчиком IC2048S/R подключенным по интерфейсу DRIVE-CLiQ
- Диск с примерами задач позиционирования
Блок управления для заданного / фактического значения, управление через клеммы
Готовый вариант подключения внешних двигателей, например, асинхронных двигателей, как опция
Промежуточный разъем для быстрого подключения CU320-2, установленной в боковой кронштейн

Обучающий стенд поставляется готовым к использованию с демо проектом и многоосевой лицензией на компакт флеш карте и документацией. В поставку также входит ПО SCOUT и SCOUT TIA.

Технические данные

Степень защиты согласно DIN VDE 0470 Часть 1/ EN 60529/IEC 529	IP20
Напряжение питания	230 В 1 AC/50 Гц
	Сетевой адаптер 115 В 1 AC (USA; не включен в поставку)
Размеры в мм (Ш × В × Г)	320 × 650 × 330
Вес, прим.	34 кг

Дополнительно

Описание	Заказной №.
Адаптер питания 110 В/ 230 В	6AG1064-1AA02-0AA0
