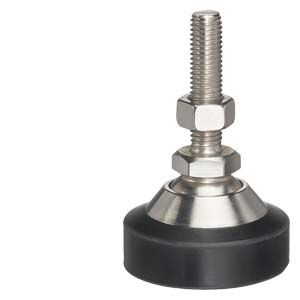

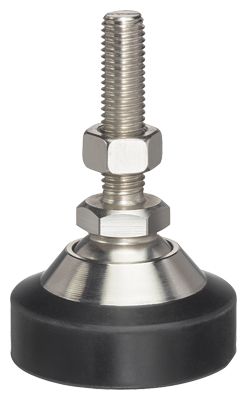

  Lastfuß für SIWAREX WL230 SB-S CA

  Der selbstzentrierende Lastfuß für Wägezellen SIWAREX WL230 SB-S CA eignet sich für den einfachen und schnellen Aufbau von Plattform- und Behälterwaagen. Er bildet zusammen mit der Wägezelle eine selbstzentrierende Lagereinheit. Der Lastfuß übernimmt die direkte Krafteinleitung in die Wägezelle. Der Lastfuß deckt den Nennlastbereich der Wägezellen von 100 kg bis zu 10 t (220.46 lb bis zu 9.84 tn. L) ab.

  Дизайн

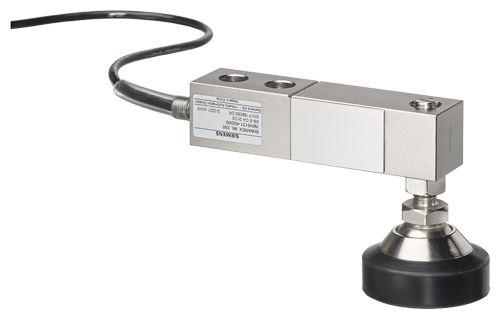

  Lastfuß mit Wägezelle SIWAREX WL230 SB-S CA

  Der Lastfuß wird mit dem Gewindeschaft höhenverstellbar in die Wägezelle eingeschraubt. Das Fußelement besitzt ein Kugelgelenk mit einer in der Wägetechnik üblichen Pendelfunktion.

  Mit dieser Pendelfunktion werden Verspannungen der Wägezellen vermieden. Verspannungen können durch die Montage oder durch Längenänderungen des Lastträgers bei Wärmedehnung entstehen.

  Mit der Gummikappe hat die Lagerung einen rutschfesten Stand.

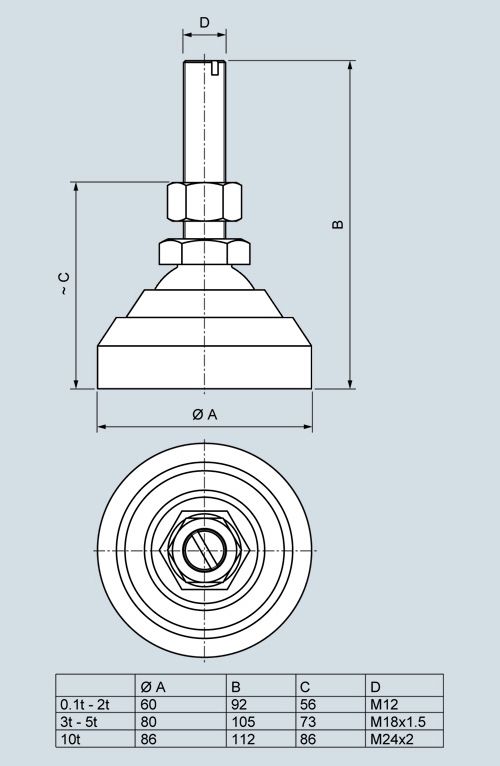

  Чертеж



  Lastfuß SIWAREX WL230 SB-S CA

  Технические данные

  Nennlast t (tn. L)	100 kg ... 2 t (220.46 lb ... 1.97 tn. L)	3 t ... 5 t (2.95 tn. L ... 4.92 tn. L)	10 t (9.842 tn. L)
  Maximale seitliche Auslenkung	±1 mm	±1 mm	±1 mm
  Maximale senkrechte Belastung	30 kN	70 kN	130 kN
