SIMATIC HMI Comfort Panels INOX

• Заказные данные
  (5)
• Информационные материалы

  Информационные материалы

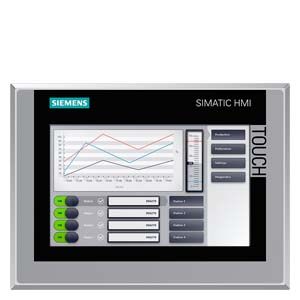

  SIMATIC HMI TP700 Comfort INOX

  Панели с сенсорным экраном и передней панелью из нержавеющей стали разработанные для использования в пищевой и фармацевтической промышленности для управления оборудованием на машинном уровне.

  По этой причине передние поверхности этих панелей сделаны из нержавеющей стали в соответствии с требованиями стандарта DIN EN 1672-2 "Food processing machinery – Safety and Hygiene Requirements".

  Дизайн

  • Широкоформатный дисплей 7" TFT
  • Внешние и монтажные размеры не отличаются от стандартной модели
  • Оптимизированая форма корпуса с минимально выступающей поверхностью
  • Степень защиты передней поверхности IP66K
  • Поверхность из нержавеющей стали со степенью полировки 240 grit
  • Минимальные зазоры и неровности поверхности
  • Мембрана дисплея протестированная для защиты от агрессивных веществ применяемых для дезинфекции
  • Защита поверхности дисплея от пятен и брызг
  • Стандартные для пищевой промышленности уплотнения
  • Надежное и плотное крепление пнаели в монтажном вырезе

  Особенности

  Стандартные панели SIMATIC HMI имеют небольшую толщину и прочную переднюю поверхность и применимы для использования в промышленности при установке на машинном уровне.

  Панели с передней поверхностью из нержавеющей стали лучше присбособлены для установки в условиях работы в пищевой промышленности. Степень защиты IP66K защищает панель от струй воды расходом 100 л/мин и давлением 10 атмосфер на расстоянии от 2.5 до 3 м.

  Оптимизированный профиль передней поверхности практически не выступающий от поверхности шкафа после монтажа панели позволяет жидкости легко стекать вниз.

  Высокие требования стандартов в пищевой промышленности предъявляет такие же требования и к системам управления оборудованием. Имеется множество стандартов, директив и законов на эту тему, но для данного случая важно иметь возможность производить очистку и дезинфекцию рабочих поверхностей с которыми соприкасается персонал управляющий оборудованием.

  Панели с передней поверхностью из нержавеющей стали имеют отполированы со степенью чистоты 240 grit, так что они выглядят очень гладкими. Мембрана покрывающая поверхность дисплея протестирована на защиту от химических реагентов применяемых для дезинфекции, имеет минимально возможные зазоры и неровности в котрых могут поселиться микроорганизмы и служит надежной защитой для дисплея.

  • Более простая очистка поверхности благодаря передней поверхности из нержавеющей стали имеющей гладкую полированную поверхность и минимальные неровности
  • Степень защиты IP66K передней поверхности для повышения надежности
  • Стандартные для пищевой промышленности материалы уплотнений и покрытия дисплея для защиты от загрязнения персоналом
  • Оптимизированный дизайн передней поверхности для стекания жидкости
  • Панель разработана на основе стандарта DIN EN 1672-2
  • Декоративная поверхность пртестрованная от агресивных химических реактивов в соответствии с DIN 42115, Part 2
  • Стандартные для пищевой промышленности уплотнения в соответствии со стандартом FDA 21 CFR 177.2006 и рекомендациями KTW
  • Надежное и плотное крепление панели в монтажном вырезе
  • Внешние размеры, размеры монтажного выреза и функциональность панели не отличается от стандартной модели

  Технические данные

  	SIMATIC HMI TP700 Comfort INOX (другие характеристики не отличаются от стандартной панели SIMATIC HMI TP700 Comfort Panel)
  Общие параметры
  Дисплей	7" TFT широкоформатный дисплей
  Разрешение (пиксели)	800 x 480
  MTBF подсветки экрана (при 25 °C)	около. 80 000 часов
  Блок питания	24 В пост. тока
  Передняя панель
  Материал	Нержавеющая сталь 1.4301, мембрана дисплея на основе полиэстера
  Поверхность	Полированная, 240 grit
  Уплотнения	EPDM, molded part
  Особенности	Декоративная мембрана дисплея
  Внешние условия
  Степень защиты	с передней поверхности: IP66K, тип корпуса  4 и 4x (использование только внутри помещений) сзади: IP20
  Внешняя температура во время работы	0 ... 50 °C
  Относительная влажность	макс. 85% (без конденсации)
  Температура транспортировки/хранения	от -20 °C до +60 °C
  Разрешенияя	CE, C-Tick, KC, cUL, CFM, EX, HAZ.LOC.:CL.I,DIV.2
  Области применения	Пищевая и фармацефтическая промышленности, другие отрасли с гигиеническими требованиями к поверхности
  Размеры
  Внешние размеры (Ш x В в мм)	214 x 158
  Размеры монтажного выреза (Ш x В в мм)	197 x 141
  Глубина монтажа, в мм	67
  Вес	около 1.88 кГ
  Особенности	передняя поверхность INOX, алюминиевые крепления





  Дальнейшая информация

  Варианты заказных модификаций

  • Пользовательский дизайн (эмблемы и надписи фирмы, цвет мембраны)
  • Защита от конденсации и коррозионных газов

  Цены подготовки модификации

  • Специалисты SIMATIC HMI точно определяют модификацию продукта в соответствии с требованиями заказчика.
    Цена включает в себя:
    • единовременные затраты
    • стоимость прототипа
    • цену серийного устройства и
    • общие условия в форме соглашения с заказчиком (например минимальное количество).
  • Разработанное устройство может быть зказано в соответствии с соглашением и присвоенным заказным номером.
