Базовые блоки и модули ввода/вывода

• Информационные материалы

  Информационные материалы

  Базовые блоки

  • Тип A0 базовых блоков с 16 терминалами
    • Терминальный блок светлый
    • Терминальный блок светлый, с 10 дополнительными AUX терминалами (internally jumpered)
    • Терминальный блок темный
    • Терминальный блок темный, с 10 дополнительными AUX терминалами (internally jumpered)
  • Тип A1 базовых блоков для аналоговых температурных модулей с 16 терминалами
    • Терминальный блок светлый
    • Терминальный блок светлый, с 2 x 5 дополнительными терминалами (internally jumpered)
    • Терминальный блок темный
    • Терминальный блок темный, с 2 x 5 дополнительными терминалами (internally jumpered)
  • Тип B0 базового блока цифровых выходных модулей релейных, терминальный блок темный; 12 терминалов и 4 AUX терминала (internally jumpered)

  I/O модули

  • Цифровые I/O модули
    • цифровые входные модули, 8 или 16 каналов
    • цифровые выходные модули, 4, 8 или 16 каналов, включая релейные модули
  • аналоговые I/O модули
    • аналоговые входные модули, 4 канала
    • аналоговые выходные модули, 4 канала

  Дополнительные компоненты

  • крышка базового блока
  • маркировочные этикетки
  • идентификационные этикетки
  • цветные накладки
  • элементы заземления

  Дизайн

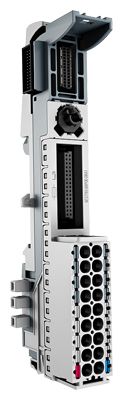

  ET 200SP базовый блок

  Базовые блоки

  I/O модули вставляются в базовые блоки (BU). Все версии базовых блоков соответствующего типа (A0/A1/B0) удовлетворяют этому условию.

  Базовые блоки обеспечиваю электрическое и механическое соединение I/O модулей. Базовые блоки монтируются на стандартную рейку и соединяются между собой боковыми коннекторами.

  Модульный слот имее кодирующий элемет. Кодирующий элемент определяет тип I/O модуля при первой вставке и предотвращает в последующем ошибочную установку модуля другого типа.

  Каждый базовый блок имеет замещаемый терминальный блок. В дополнении к сигнальным терминалам, имеются терминалы (L+ и M) 24 V DC для питания I/O модулей и датчиков. Терминалы занимают небольшое пространство и удобны для монтажа.

  Базовые блоки включают светлые или темные терминальные блоки. Базовые блоки со светлым терминальным блоком (light BUs) отделяет питание шины (P1, P2, and AUX) от предшествующего модуля и таким образом начинает новую потенциальную группу. Питание 24 V DC для I/O модулей и датчиков новой группы (max. 10 A) подключается к P1 (+) и P2 (-) контактам внизу терминального блока (помечены красным и синим цветом). Первый базовый блок от интерфейсного модуля должен всегда быть светлым.

  Базовые блоки с темным терминальным блоком устанавливаются справа от светлого блока. В противоположность светлому, они получают питание через шину (P1, P2 and AUX) от предшествующего модуля и составляют единую потенциальную группу. Следовательно, новый подвод питания необходим только для следующего светлого блока.

  Определенные базовые блоки дополнительно имеют внутренне переключаемые AUX терминалы. Потенциальные до 24 V DC или цепи заземления (PE) могут подключаться к AUX терминалам.

  На базовые блоки типа A1 могут устанавливаться аналоговые модули для определения температуры, которы позволяют производить определение температуры с использованием интегрированного датчика для автоматической компенсации, например, при подключении термопары. Эти базовые блоки также могут включать 2х5 дополнительных терминалов (внутренне переключаемых).

  Дополнительные компоненты для I/O модулей и базовых блоков

  BU крышка

  Неиспользуемый слот базового блока, зарезервированный на будущее, может закрываться защитной крышкой. Крышка шириной 15 или 20 mm выбирантся от типа базового блока. Обеспечивается возможность установки ярлыка.

  Маркировочные этикетки

  Светлосерые маркировочные этикетки для I/O модулей доступны в двух вариантах:

  • Фольга и рулон с 500 полосами, для термального роликового принтера
  • DIN A4 лист бумаги (280 g/m²) с 100 полосами на каждом, для лазерного принтера

  Идентификационные этикетки

  Этикетки поставляются в пачке из 10 листов с 16 полосами на каждом. Используются для идентификации шинных адаптеров, интерфейсных и I/O модулей. Ярлыки надпечатываются на термальном принтере и вствляются в соответствующие модули.

  Пластиковы цветные накладки

  Для предотвращения ошибочной разводки кабелей, эквипотенциальные группы могут помечаться цветными накладками. Они просто вставляются в терминальные блоки. Доступны следующие варианты:

  • зависящие от типа модуля накладки для подключения внешних цепей. Выбор осуществляется в зависимости от цветового кода (CCxx) напечатанного на фронтальной панели I/O модуля. Цветовой код CC00 означает, что цветовых накладок нет для данного I/O модуля.
  • цветные накладки для 10 AUX контактов типа A0 в красном, синем и желто-зеленом исполнении.
  • цветные накладки для 2 x 5 дополнительных контактов типа A1 в красно-синем исполнении.
  • цветные накладки для 4 AUX контактов типа B0 в красном, синем и желто-зеленом исполнении.

  Элементы заземления экранов

  Легко устанавливающиеся заземляющие соединения, состоящие из поддерживающих элементов (вставляется в BU) и терминалов, позволяют осуществлять заземление экранов внешних цепей. Экранированный кабель фиксируется в поддерживающем элементе. Низко-импедансное соединение к заземляющей группе (стандартной монтажной рейке) не требует дополнительных разводок.

  Заземляющие соединения поставляются в пакете из 5 поддерживающих элементов и 5 терминалов.
