Библиотека функциональных модулей AS-интерфейса для PCS 7
- Заказные данные (5)
- Информационные материалы
Информационные материалы
Библиотека функциональных блоков AS-i интерфейса для PCS 7 встраивается в процесс системы управления SIMATIC PCS 7 и расширяет ее для интеграции в сети AS-интерфейса.
В результате, преимущества AS-интерфейса, также как и уменьшение количества внешних проводников для управления датчиками и исполнительными устройствами реализуются в системе основанной на PCS 7.

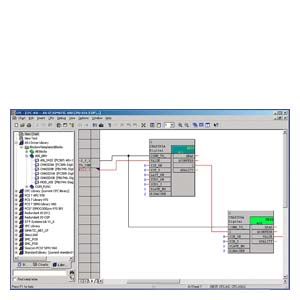

Библиотека содержит модули для доступа к входным/выходным данным ведомого устройства, модули для диагностики AS сети и элементы отображения (фейсплейты) для станции управления PCS 7.
Управляющие устройства AS-интерфейса CP 343-2 и CP 343-2P поддерживаются внутри станции ET 200M, соединенной с шиной PROFIBUS.
Управляющие устройства AS-интерфейса могут работать с обоими цифровыми стандартами AS-интерфейса для обычных ведомых устройств and цифровых A/B устрйоств (согласно AS-интерфейсу спецификации V3.0).
Требования к системе и програмному обеспечению
Библиотеке требуется PCS 7 версии 6.1 или V7.0+SP1.
Варианты поставки и лицензия
Библиотека функциональных блоков AS-i интерфейса для PCS 7 поставляется на CD-ROMе и позволяет пользователю запустить требуемое ПО на станции (одноразовая лицензия) включая ПО для создания AS модулей в системе автоматизации (одноразовая лицензия).
Если модули AS интерфейса используются в дополнительных системах автоматизации, необходимо сообщить номер одноразовой лицензии.
Область применения
Библиотека функциональных блоков AS-интерфейса для PCS 7 используется в ПО основанном на PCS 7, для каждого соединения испольнительного устройства или датчика или другими устройствами подключаемыми по AS-интерфейсу.
Особенности
Использование библиотеки модулей AS-интерфейса предлагает следующие преимущества:
- Гарантированное простое подключение AS-интерфейса в систему PCS 7
- Уменьшение техничеких проблем
- Не требуется дополнительных конфигурационных шагов для подключения к станции управления PCS 7. Это означает, что оптимально гарантирвоана диагностика систем с AS-интерфейсом.
Дальнейшая информация
Программирование и работа с PCS 7 Function Block Library for AS-Interface
http://support.automation.siemens.com/WW/view/en/46504691
