QBM3020.. - Канальный датчик перепада давления, DC 0...10 В
- Информационные материалы
Информационные материалы
Name
ID
Описание продукции
Диапазон измерения
Дисплей
QBM3020-1
S55720-S234
Канальный датчик перепада давления, 0…100 Па
0…100 Па
QBM3020-10
S55720-S237
Датчик перепада давления в воздуховоде, 0…1000 Па
0…1000 Па
QBM3020-10D
S55720-S242
Датчик перепада давления в воздуховоде с дисплеем, 0…1000 Па
0…1000 Па
LCD
QBM3020-1D
S55720-S239
Датчик перепада давления в воздуховоде с дисплеем, 0…100 Па
0…100 Па
LCD
QBM3020-1U
S55720-S233
Канальный датчик перепада давления, -50…50 Па
-50…50 Па
QBM3020-25
S55720-S238
Датчик перепада давления в воздуховоде, 0…2500 Па
0…2500 Па
QBM3020-25D
S55720-S243
Датчик перепада давления в воздуховоде с дисплеем, 0…2500 Па
0…2500 Па
LCD
QBM3020-3
S55720-S235
Канальный датчик перепада давления, 0…300 Па
0…300 Па
QBM3020-3D
S55720-S240
Датчик перепада давления в воздуховоде с дисплеем, 0…300 Па
0…300 Па
LCD
QBM3020-5
S55720-S236
Датчик перепада давления в воздуховоде, 0…500 Па
0…500 Па
QBM3020-5D
S55720-S241
Датчик перепада давления в воздуховоде с дисплеем, 0…500 Па
0…500 Па
LCD
Функции

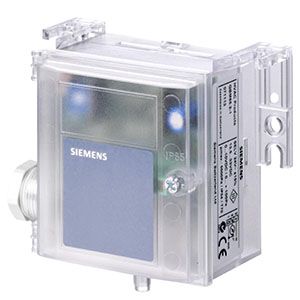

QBM3020..
Канальный датчик перепада давления, DC 0...10 В
Для использования с воздухом или неагрессивными газам, при необходимости в особо точных измерениях и высоких требованиях. С мембранным чувствительным элементом. Доступна версия с цифровым дисплеем и переключаемой характеристикой (линейная или квадратный корень). С характеристикой квадратного корня диапазон измерений можно настраивать.
Технические данные
Рабочее напряжение
AC 24 В; DC 13.5...33 В
Потребляемая мощность
0.5 ВА
Аналоговый выход, сигнальный
DC 0...10 V
Чувствительный элемент
Мембрана давления
Время отклика
<20 мс
Соединение
Соединительные патрубки, 6.2 мм диаметр.
Электрические подключения
Винтовые клеммы
Положение при монтаже
Вертикальная мембрана, ниппели для подключения трубок снизу
Класс защиты
IP54
Размеры (Ш х В х Г)
101 x 86 x 49 мм
Описание
N1916_01
Дальнейшая информация
Дополнительная информация:
Сертификации CE, UL.
В комплект поставки входит соединительная трубка из ПВХ, 2 м.
