Программное обеспечение OPL Software Toolbox

• Информационные материалы

  Информационные материалы

  Эффективный инжиниринг является ключом к коротким срокам разработки и пуска-наладки в упаковочной промышленности и, таким образом для машин, которые могут конкурировать на международных рынках. Проверенные основные функции, также как и технологии, применение и коммуникационные модули, основанные на генераторе проектов ProjectGenerator доступны для упаковочной промышленности. Кроме того, комплексные веб-страницы диагностики, которые генерируются автоматически, существенно облегчают ввод в эксплуатацию и техническое обслуживание.

  Иерархическая модель согласно ISA‑S88 (Make2Pack)

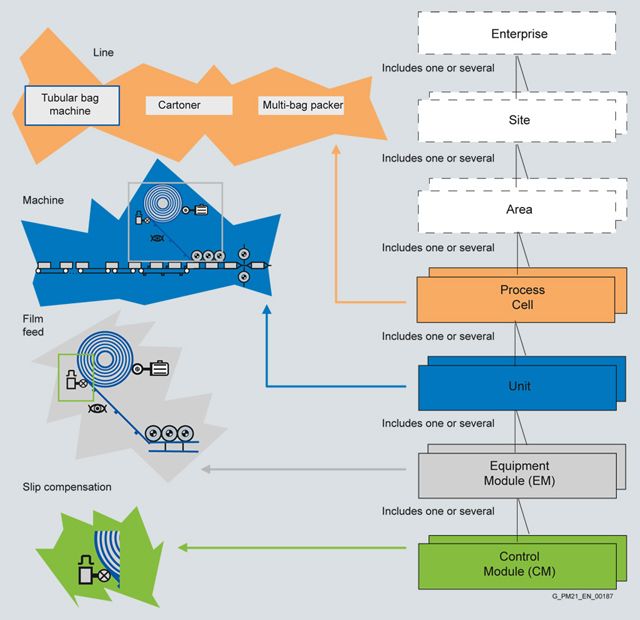

  Пример упаковочной линии, основанный на иерархической модели ISA‑S88 (Make2Pack)

  Генератор проектов позволяет создавать иерархическую модель машины и подходит для использования оборудования модулей, разработанных специально для упаковочной промышленности.

  Вы можете воспользоваться многими из преимуществ использования генератора проектов. Это применимо как к серий машин, где вы можете простым способом внедрить гибкие варианты машин с модульными компонентами, так и к отдельным машинам, которые часто основываются на стандартизированных функциональных блоках.

  На интегрированые основные функции, такие как в проверка загрузки, обработка сообщений предусмотрены в генераторе проектов, часто приходится большая часть программирования и настройки, которые должны, как правило, производиться вручную и могут быть трудоемкими и подвержены ошибкам.

  Иерархическая структура для модульных машин

  Генератор проектов также поддерживает модульность и стандартизацию функций машины посредством так называемых модулей оборудования, которые широко используются, особенно в упаковочной промышленности. Модули оборудования включают в себя отбор пленки, поперечная печать или разматыватель для быстрой модульной конфигурации, например, формовочных / заливных / упаковочных машин, картонажных машин или любой другой производственной машины. В свою очередь, каждый модуль оборудования может также содержать один или более управлчющих модуля, таких как коррекция печатных меток, контроллер температуры.

  Существуют два различных преимущества этой стандартизированной, иерархической структуры: все компоненты, являющиеся частью проекта, используют стандартные интерфейсы и единый протокол связи. Этот уровень стандартизации настолько глубок, что стандартизированный интерфейс, содержащий команды, статус, управление и информацию о тревоге может быть использован для интеграции принципиально различных машин в одной линии и может предоставлять все необходимые данные для визуализации и диагностики на более высокий уровень.

  Программное обеспечение для различных модулей должно быть создано только один раз и может быть выбрано и настроено в генераторе проектов с помощью нескольких кликов мыши. В этом случае модули могут быть просто объектами со стандартизированными интерфейсами или быть в форме полностью программируемых объектов.

  Индивидуальные модули генератора проектов, настроенные для одной машины или для нескольких, могут быть интегрированы в одну производственную линию.

  Индивидуальные расширения

  Основные, технологические и программные модули, предоствленные генератором проектов, охватывают широкий спектр приложений упаковочных машин. Тем не менее, их можно адаптировать и расширить для удовлетворения конкретных требований заказчика. Например, вы можете включить дополнительные функции и пользовательские модули в автоматизированный технологический процесс с генератором проектов.

  Модули оборудования для упаковвоных машин

  Программное обеспечение OPL Toolbox для упаковочных машин снабжает вас комплектом модулей оборудования, с которыми вы можете автоматизировать любое количество различных типов упаковочной машины.

  Примеры:

  • Решения для отливочных, заливных и упаковочных машин
  • Решения для упаковки в картонные коробки
  • Интеллектуальный ремень

  Для получения более детальной информации по решениям для упаковки смотрите следующие страницы.

  Для получения более детальной информации о Генераторе проектов ProjectGenerator смотрите Главу 9 на странице 9/93.
