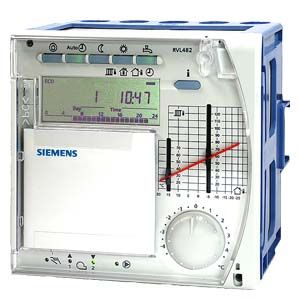

RVL482 - Тепловой контроллер управления температурой котла с модулирующей или двухступенчатой горелкой, с контуром нагрева ГВС

• Информационные материалы

  Информационные материалы

  .

  Функции

  RVL482

  Тепловой контроллер управления температурой котла с модулирующей или двухступенчатой горелкой, с контуром нагрева ГВС

  Ключевые функции
  Погодозависимый контроль температуры потока, с или без влияния температуры помещения, управление котлом и контуром ГВС.
  21 запрограммированных типов установок, могут быть выбраны комбинацией 5 различных типов контуров отопления и 4 контуров ГВС.

  Типы установок. Отопление


  • Управление смесительным клапаном, обслуживающим зону нагрева (отопление)
  • Контроль температуры помещения посредством управления смесительным клапаном и температурой котла, в зависимости от требуемого количества теплоты
  • Контроль отопления посредством упраления смесительным клапаном и котлом, а также минимальное ограничение температуры обратки котла отдельным смесительным клапаном
  • Управление температурой котла в зависимости от запросов на выработку тепла (запросы на тепло передаются по шине)
  • Управление температурой котла в зависимости от запросов на выработку тепла (запросы на тепло передаются по шине), а также минимальное ограничение температуры обратки котла отдельным смесительным клапаном



  Типы установок. ГВС


  • Заполнение бака ГВС загрузочным насосом.
  • Заполнение бака ГВС посредством контроля смесительного клапана
  • Управление нагревом ГВС через теплообменник посредством контроля 2-ходовогоклапана на первичной обратке
  • Управление нагревом ГВС только через погружной электронагреватель
  • DПриготовление горячей воды с использованием солнечного коллектора



  Дополнительные функции
  В дополнение к возможностям контроллеров RVL480 и RVL481, контроллер RVL482 предлагает следующий функционал:


  • 2 входа DC 0 ... 10 В для сигналов спроса на тепло от внешних потребителей
  • Возможность подключения датчика ветра и солнечного коллектора (см. главу описания "Датчики")
  • Управление котлом или циркуляционным насосом
  • Возможность выбора схемы с циркуляционным насосом / байпасным насосом
  • Три 7-дневные программы, каждая поддерживает 3 периода отопления в день

  Технические данные

  Рабочее напряжение	AC 230 V
  Частота	50 Гц
  Потребляемая мощность	9 ВА
  Дискретный выход, ток коммутируемой цепи	AC 24.
  Дискретный выход, ток коммутируемой цепи	2 A
  Размеры (Ш х В х Г)	144 x 144 x 113 мм
  Описание	N2542
