SIMATIC IPC477D

Заказные данные
(12)

SIMATIC IPC477D: Мощные встраиваемые Panel PC – разнообразные конфигурации не требующие обслуживания

Встроенная платформа ПК с высокой промышленной совместимостью для предъявляющих высокие требования задач в области автоматизации на основе ПК
Не требует обслуживания (не имеет вращающихся компонент, таких как вентилятор или жесткий диск)
Прочная конструкция: этот ПК устойчив к самым жестким механическим воздействиям и чрезвычайно надежен в работе
Компактный дизайн
Наличие энергонезависимой встроенной памяти
Высокая степень защиты капиталовложений
Возможность быстрого встраивания

Доступны следующие конфигурации:

встроенные дисплеи
- 12" TFT Touch
- 15" TFT Touch
- 15" TFT Touch/Key
- 19" TFT Touch
- 22" TFT Touch
- 19" TFT Multi-Touch
- 22" TFT Multi-Touch

Область применения

Панельный компьютер SIMATIC IPC477D сконструирован с возможностью установки и использования непосредственно на оборудовании, где требуется комбинация надежности работы в промышленных условиях с открытостью платформы PC (например установка дополнительных плат или подключение таких устройств как принтеры, клавиатуры и т.п.).

Благодаря минимальной глубине монтажа может использоваться для монтажа в ограниченном пространстве.

Этот ПК может использоваться в автоматизации производства, а также в автоматизации технологических процессов и может монтироваться в шкафах управления, пультах управления и в 19-дюймовых стойках шкафов.

Панельный ПК SIMATIC IPC477D является идеальной платформой для автоматизации на основе ПK:

для визуализации на основе ПК с помощью SIMATIC WinCC Advanced или WinCC Professional
управление на основе ПК с использованием SIMATIC WinAC RTX
визуализация на основе SIMATIC WinCC Client для систем распределенного управления и наблюдения
визуализация на основе одиночной станции SIMATIC WinCC для систем распределенного управления и наблюдения (можно вместе с WinCC WebNavigator server)

Фирма Siemens предлагает полный набор стандартных блоков компонентов автоматизации, которые в полной мере сконструированы для взаимодействия.

Дизайн

SIMATIC IPC477D состоит из системного блока и операторской панели.

Общие параметры

Прочный металлический корпус, устойчивый к вибрациям и ударам, обладающий высокой электромагнитной совместимостью
Встроенные графические интерфейсы для дополнительного монитора: DVI-I: VGA (аналоговый) и DVI (цифровой); display port
- Разрешение на интерфейсе Display port: до 1920 x 1200 пикселей / true color / от 60 до 120 Гц
- Разрешение на интерфейсе DVI-I: до 1920 x 1200 пикселей / true color
Интерфейсы:
- 2 x LAN 10/100/1000 Mbit/s Ethernet interface (RJ45)
- 4 x high-speed USB V3.0
- 1 x COM1 (RS232)
Блок питания: 24 В пост. тока (от 19.2 до 28.8 В)

Конфигурации системного блока

Процессор:
- Celeron 827E; 1.4 ГГц, 1.5 MB cache
- Core i3-3217UE; 2 x 1.6 ГГц, 3 MB cache
- Core i7-3517UE; 2 x 1.7 ГГц (turbo boost up to 2.8 GHz), 3 MB cache
Оперативная память в базовой конфигурации 1 Гб (2/4/8 Гб опционально), DDR3 SDRAM
Интерфейсы промышленных сетей
- PROFINET встроенная, 3 x RJ45, совместимая с CP 1616
- PROFIBUS DP/MPI встроенная, совместимая с CP 5622
Аппаратные расширения:
- Вторй интерфейс RS232 (COM2) встроенный
- слот 1 x PCIe (не для конфигурации с 12" TFT Touch)
Привода:
- Твердотельный диск 80 GB как стандарт, надежная альтернатива жесткому диску
- FlashDrive (заменяемый, доступный): 2 Гб, 4 Гб, 8 Гб или 16 Гб
- FlashDrive (внутренний, не доступный снаружи): 2 Гб, 4 Гб, 8 Гб, 16 Гб
- Жесткий диск Serial ATA, 2.5" (не для конфигурации с 12" TFT Touch)
- Оптический привод DVD (не для конфигурации с 12" TFT Touch)
Предустановленные операционные системы:
- Windows 7 Ultimate MUI
- Windows Embedded Standard 7

Компоненты для операторской панели:

Операторские панели доступны в следующих вариантах:

12" Touch

12" TFT цветной дисплей, разрешение 1280 x 800 пикселей
резистивный аналоговый сенсорный экран
Ограничения: нет PCIe, нет HDD, нет DVD, нет бока питания AC, нет интерфейса USB на передней панели

15" Touch

15" TFT цветной дисплей, разрешение 1280 x 800 пикселей
резистивный аналоговый сенсорный экран
интерфейс USB V2.0 (на передней панели)

15" Touch/Key

15" TFT цветной дисплей, разрешение 1280 x 800 пикселей
Touch and membrane keyboard ("cell phone keyboard") and additional 36 function keys
интерфейс USB V2.0 (на передней панели)

19" Touch

19" TFT цветной дисплей, разрешение 1366 x 768 пикселей
резистивный аналоговый сенсорный экран
интерфейс USB V2.0 (на передней панели)

22" Touch

22" TFT цветной дисплей, разрешение 1920 x 1080 пикселей
резистивный аналоговый сенсорный экран
интерфейс USB V2.0 (на передней панели)

Компоненты расширения

может быть установлена 1 PCIe-x4 плата. Максимальное энегопотребление: 5 Ватт
Для подключения дополнительной периферии имеются 4 высокоскоростных порта USB3.0, а также доступны два последовательных порта.

SIMATIC IPC DiagMonitor

Программное обеспечение диагностики, аварийной сигнализации для раннего обнаружения и диагностики проблем ПК
Всеобъемлющий контроль температуры, сторожевое устройство
Счетчик часов рабочего времени для профилактического обслуживания
Встроенные функции регистрации, обширные текстовые сообщения, помощь в режиме онлайн (английский/немецкий)
Возможность общесетевого контроля через SNMP и интерфейс OPC

SIMATIC IPC Image & Partition Creator

Программное инструментальное средство для превентивного копирования содержимого жестких дисков
Быстрое и аккуратное воcстановление системы и данных в разделах жесткого диска; пользовательское программное обеспечение и специальные установки полностью восстанавливаютсях
Программный инструмент для настройки размера разделов жесткого диска

SIMATIC IPC USB FlashDrive

Мобильный носитель данных для SIMATIC PC/PG
Быстрый перенос данных (USB 2.0) и высокая емкость носителя
Ультра-компактный и надежный

SIMATIC IPC Service USB FlashDrive

Мобильный носитель данных для сохранени/восстановления данных
Предустановленный пакет Image & Partition Creator V3.0
· Ультра-компактный и надежный

Замечание:

Для дальнейшей информации, смотрите раздел "Expansion components".

Функции

Диагностика

DiagBase: встроенные, настраиваемые функции мониторинга (выполнение программ/сторожевой таймер, температура внутри корпуса, диагностика CF карт подобно S.M.A.R.T для жестких дисков)
Расширенная диагностика/сообщения по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC по OPC (опция SIMATIC PC DiagMonitor)

Интеграция

Встроенные интерфейсы:

Ethernet
Встроенные интерфейсы Ethernet (10/100/1000 Мбит/с) могут быть использованы для передачи информации и для обмена данными с программируемыми контроллерами, такими как SIMATIC S7 (с помощью пакета программ "SOFTNET S7") .
PROFIBUS встроенный (опция)
Изолированный интерфейс PROFIBUS (12 Мбит/с) может использоваться для подключения децентрализованных полевых устройств или для подключения к SIMATIC S7 (с помощью программных пакетов "SOFTNET для PROFIBUS").
Другие интерфейсы
5 интерфейсов USB (Universal Serial Bus) и один последовательный интерфейс для подключения дополнительных устройств ввода-вывода.

Чертеж

Все размеры в мм. Размеры инсталляционного отверстия приведены в технической спецификации.

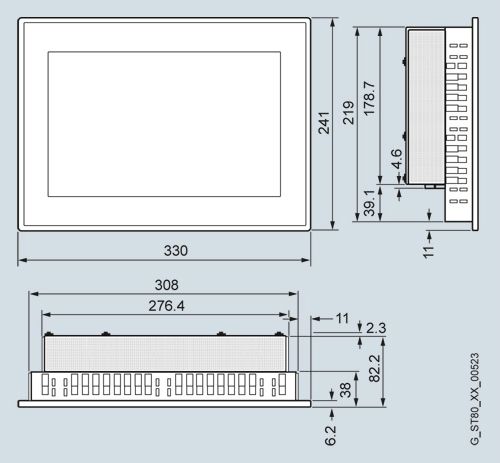

SIMATIC IPC477D 12" Touch device

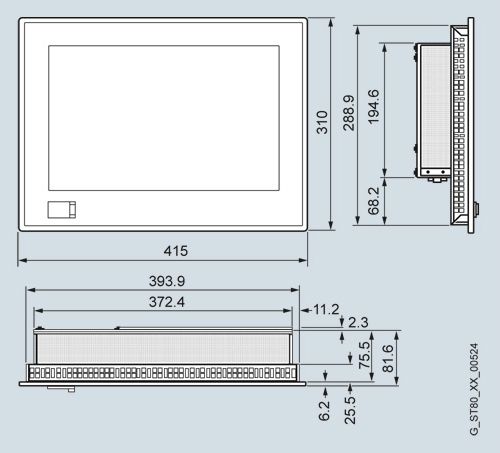

SIMATIC IPC477D 15" Touch device

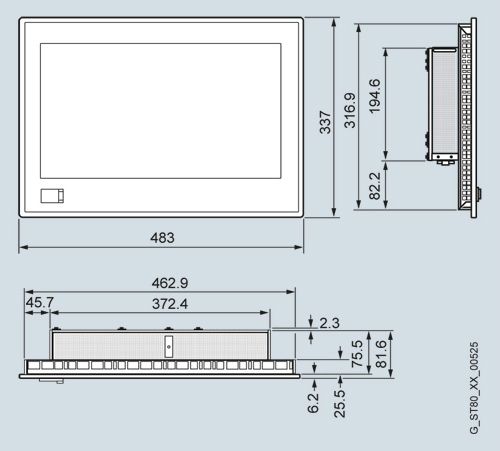

SIMATIC IPC477D 19" Touch device

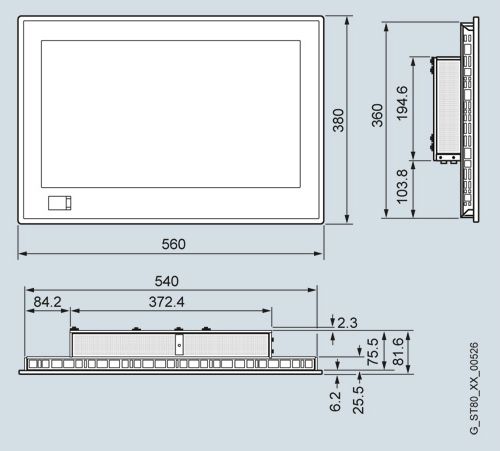

SIMATIC IPC477D 22" Touch device

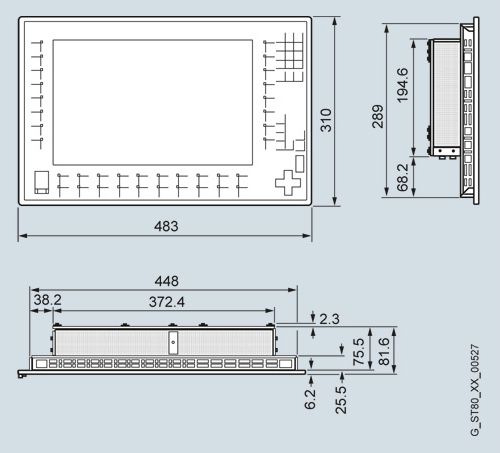

SIMATIC IPC477D 15" Touch/Key device

Особенности

Чрезвычайно высокая промышленная совместимость благодаря надежной конструкции, приспособленной для работы при наличии высокой вибрации и ударных нагрузках
Высокий уровень надежности капиталовложений благодаря гарантированному наличию запасных частей всех компонент (в течение 5 лет по окончании активных продаж)
Великолепная преемственность компонентов для концепций машин с большим сроком службы без затрат на новое проектирование
Экономия времени и затрат благодаря удобной для обслуживания конструкции оборудования:
- интерфейсы USB 2.0 на передней панели и сзади для быстрого и легкого подключения дополнительной периферии
Высокий уровень промышленных функциональных возможностей благодаря встроенным интерфейсам PROFIBUS DP/MPI и 2-х гигабитным интерфейсам Ethernet
Не треующая обслуживания конструкция благодаря отсутствию вращающихся частей (вентилятора и жесткого диска)
Высокая гибкость благодаря возможности расширения (опциональным) таким как PCIe, второй порт RS 232, DVD (не в комбинации с дисплеем 12" TFT Touch)
Сокращение времен простоя благодаря высокому коэффициенту готовности системы
- Эффективная самодиагностика (на основе пакетов DiagBase и SIMATIC IPC DiagMonitor)
- Высокая надежность и безопасность встраиваемой платформы операционной системы
Составная часть системы комплексной автоматизации (TIA):
- Увеличение производительности, сокращение расходов на проектирование, сокращение расходов в течение жизненного цикла
Поставка готовых к работе решений (с предустановленным и сконфигурированным программным обеспечением) для задач визуализации и управления на основе пакетов WinCC flexible, WinCC RT Advanced и/или WinAC RTX и WinCC.

Технические данные

Order number	6AV7240-.A...-....	6AV7240-.B...-....	6AV7240-.C...-....
	SIMATIC IPC 477D, 12" TOUCH	SIMATIC IPC 477D, 15" TOUCH	SIMATIC IPC 477D, 15" TOUCH/KEY
Product type designation
Display
Design of display	TFT	15" TFT display
Screen diagonal			15 in
Resolution (pixels)
● Resolution (WxH in pixel)	1280 x 800	1280 x 800	1280 x 800
General features
● Front panel	12" TFT touch display	15" TFT touch display	15" TFT Touch/Key
Backlighting
● MTBF backlighting (at 25 °C)			50 000 h
Control elements
Input device
● Mouse, at front	No	Front USB 2.0 (500mA)	Front USB 2.0 (500mA)
Keyboard
● Function keys	No		36 with LEDs
● Numeric/alphabetical input
— Alphanumeric keyboard	No		Yes
Touch operation
● Design as touch screen	Yes	Yes	Yes
Installation type/mounting
central design	Yes	Yes	Yes
Distributed design	No		No
Power losses
Power loss in full configuration			24 V DC: max. 56 W, PCIe APCB additionally 5 W
Dimensions
Operator control unit (W x H) in mm			483 mm x 310 mm (19", 7 HU)
● Operator panel width	330 mm	415 mm	483 mm
● Operator panel height	241 mm	310 mm	310 mm
Install. dimensions, centralized design (W x H x D without optical drive) in mm
● Width	310 mm	395 mm	450 mm
● Height	221 mm	290 mm	290 mm
● Depth	83 mm	76 mm	76 mm
Device depth
● additional mounting depth (optical drive)		27 mm	27 mm
Weights
Panel PC in central design, approx.	3 200 g	4 920 g	5.7 kg

Order number	6AV7240-.D...-....	6AV7240-.E...-....
	SIMATIC IPC 477D, 19" TOUCH	SIMATIC IPC 477D, 22" TOUCH
Product type designation
Display
Design of display	TFT
Resolution (pixels)
● Resolution (WxH in pixel)	1366 x 768	1920 x 1080
General features
● Front panel	19" TFT touch display	22" TFT Touch
Backlighting
● MTBF backlighting (at 25 °C)	50 000 h	30 000 h
Control elements
Input device
● Mouse, at front	Front USB 2.0 (500mA)	Front USB 2.0 (500mA)
Keyboard
● Numeric/alphabetical input
— Alphanumeric keyboard	No	No
Touch operation
● Design as touch screen	Yes	Yes
Installation type/mounting
central design	Yes	Yes
Distributed design	No	No
Power losses
Power loss in full configuration	24 V DC: max. 65 W, PCIe APCB additionally 5 W	24 V DC: max. 74 W, PCIe APCB additionally 5 W
Dimensions
Operator control unit (W x H) in mm
● Operator panel width	483 mm	560 mm
● Operator panel height	337 mm	380 mm
Install. dimensions, centralized design (W x H x D without optical drive) in mm
● Width	464 mm	542 mm
● Height	318 mm	362 mm
● Depth	76 mm	76 mm
Device depth
● additional mounting depth (optical drive)	27 mm	27 mm
Weights
Panel PC in central design, approx.	6 400 g	7 kg
