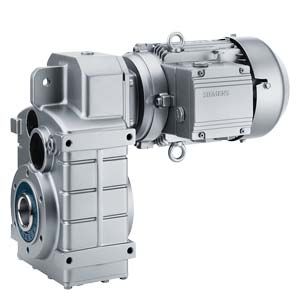

    MOTOX двигатели редуктора с параллельным расположением валов

    Компактное исполнение

    Двигатели с параллельным расположением валов являются современной версией коаксиальных мотор-редукторов. В результате их компактного дизайна они занимают меньше места, чем конусные мотор-редукторы. Ориентированые параллельно валы  могут иметь либо сплошной вал- или в качестве альтернативы полый вал так называемого встроенного редуктора. Это означает, что мотор оптимально интегрирован в ведомое устройства. Устраняются дополнительные компоненты – то есть, например, зубчатые колеса или колеса цепи – для передачи силы для ведомого устройства. Двигатели с параллельным расположением валов представляют экономичное решение в пространстве и весе для всего диапазона коаксиальных мотор-редукторов.

    MOTOX двигатели редуктора с параллельным расположением валов могут достигать мощности в 200 кВт и номинального момента до 20 × 103 Н.

    Мотор-редуктора выпускаются в следующих версиях:

    • Исполнение фланцевое или лапное
    • Исполнение с защитой от опрокидывания
    • Сплошной или полый вал
    • Полый вал со шпонкой, с обжимным диском, зубчатый вал

    Перечень редукторов

    Тип редуктора

    Количество ступеней

    Коэффициент передачи

    Максимальный момент

    FZ.28B, FD.28B

    2, 3

    3.80 ... 280.00

    150 Нм

    FZ.38B, FD.38B

    2, 3

    4.52 ... 280.41

    290 Нм

    FZ.48B, FD.48B

    2, 3

    4.33 ... 268.8

    540 Нм

    FZ.68B, FD.68B

    2, 3

    3.97 ... 296.18

    1 000 Нм

    FZ.88B, FD.88B

    2, 3

    4.77 ... 404.92

    1 900 Нм

    FZ.108B, FD.108B

    2, 3

    5.68 ... 424.49

    3 400 Нм

    FZ.128B, FD.128B

    2, 3

    3.8 ... 447.96

    6 100 Нм

    FZ.148B, FD.148B

    2, 3

    5.39 ... 449.21

    9 000 Нм

    FZ.168B, FD.168B

    2, 3

    5.28 ... 369.26

    14 000 Нм

    FZ.188B, FD.188B

    2, 3

    8.34 ... 403.86

    20 000 Нм

    FZ.208, FD.208

    2, 3

    9.01 ... 242.01

    34 000 Нм



    Более того, двойные редукторные двигатели с 4, 5 и 6 ступенями возможны с коэффициентом передачи i = 299 … 71 388.

    Типичное применение

    Редуктор двигатели с параллельным расположением валов используются ,например, в смесительных установках.
