Реле тормоза

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы

  Реле тормоза позволяет установить соединение между силовым модулем и электромеханическим тормозом двигателя. Тем самым возможно управление тормозом двигателя непосредственно с управляющего модуля.



  Интеграция

  Реле тормоза имеет следующие интерфейсы:

  • контакт переключателя (NO) для управления катушкой тормоза двигателя
  • подключение для специального кабеля (CTRL) для соединения с силовым модулем

  Реле тормоза может быть смонтировано в зоне силовых клемм силового модуля на пластину для экрана.

  В объем поставки реле тормоза входит специальный кабель с разъемом для соединения с силовым модулем.

  Катушка DC 24 В моторного тормоза подключается через внешний источник питания. При DC 24 В необходимы внешние ограничители перенапряжений (к примеру, варистор, диод Transil).

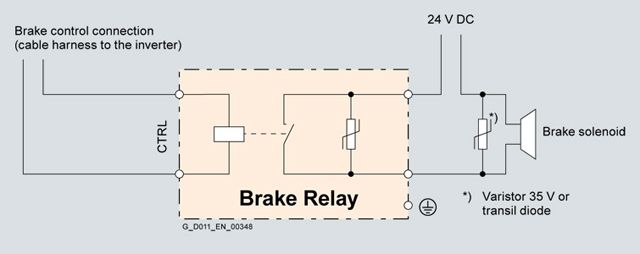

  Пример подключения реле тормоза DC 24 В



  Пример подключения реле тормоза 1 AC 230 ... 400 В

  Технические данные

  	Реле тормоза
  	6SL3252-0BB00-0AA0
  Коммутационная способность замыкающего контакта, макс.	440 V AC / 3.5 A 30 V DC / 12 A
  Сечение вывода, макс.	2.5 мм2
  Степень защиты	IP20
  Размеры
  ширина	68 мм (2.68 дюймы)
  высота	63 мм (2.48 дюймы)
  глубина	33 мм (1.30 дюймы)
  Вес, около	0.17 кг (0.37 фунты)
