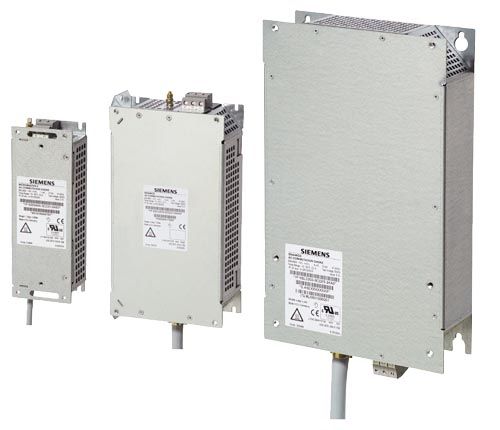

Сетевые дроссели

Заказные данные
(6)

Информационные материалы

Выходные дроссели для силовых модулей типоразмеров FSA и FSB

Выходной дроссель для силовых модулей PM240 типоразмер FSGX

Силовой модуль типоразмера FSB с подстроенным сетевым дросселем и пластиной для подключения экрана

Сетевые дроссели используются для сглаживания пиков напряжения и шунтирования провалов в коммутации. Кроме этого, сетевые дроссели снижают влияние высших гармоник на преобразователь и сеть.

Указание:

Нельзя использовать сетевой дроссель в комбинации с силовыми модулями PM230, PM250 или PM260.

Интеграция

Следующие активные компоненты со стороны сети, компоненты промежуточного контура и активные компоненты со
стороны выхода доступны как опция в соответствующих типоразмерах для силовых модулей:

Имеющиеся опциональные выходные дроссели в зависимости от используемых силовых модулей

	типоразмер
	FSA	FSB	FSC	FSD	FSE	FSF	FSGX
PM230 Силовой модуль (IP54/IP55)
Доступные типоразмеры	✓	✓	✓	✓	✓	✓	–
Активные компоненты со стороны выхода
Выходной дроссель ¹⁾	– ¹⁾	– ¹⁾	– ¹⁾	– ¹⁾	– ¹⁾	– ¹⁾	–
Силовой модуль PM240 со встроенным тормозным прерывателем							без встроенного тормозного прерывателя
Доступные типоразмеры	✓	✓	✓	✓	✓	✓	✓
Активные компоненты со стороны выхода
Выходной дроссель	U	U	U	U	U	S	S
Силовой модуль PM250 с ведомой сетью рекуперацией энергии
Доступные типоразмеры	–	–	✓	✓	✓	✓	–
Активные компоненты со стороны выхода
Выходной дроссель ¹⁾	–	–	– ¹⁾	– ¹⁾	– ¹⁾	– ¹⁾	–
Силовой модуль PM260 с ведомой сетью рекуперацией энергии и встроенным синусоидальным фильтром
Доступные типоразмеры	–	–	–	✓	–	✓	–
Активные компоненты со стороны выхода
Выходной дроссель¹⁾	–	–	–	– ¹⁾	–	– ¹⁾	–

U = подстраивание
S = пристраивание сбоку
– = невозможно

¹⁾ Для силовых модулей PM260 выходных дросселей не требуется, так
как в них уже встроены синусоидальные фильтры.

Технические данные

Напряжение сети 3 AC 380 … 480 В		Сетевой дроссель
		6SE6400-3CC00-2AD3	6SE6400-3CC00-4AD3	6SE6400-3CC00-6AD3	6SL3203-0CD21-0AA0
Ном. ток	A	1.9	3.5	4.8	9
Мощность потерь при 50/60 Гц, около	Вт	6/7	12.5/15	7.5/9	9/11
Подключение к сети U1, V1, W1		клеммы под винт	клеммы под винт	клеммы под винт	клеммы под винт
Подключение к сети	мм²	6	6	6	6
Подключение нагрузки		кабель	кабель	кабель	кабель
сечение вывода		4 × AWG16 (1.5 мм²)	4 × AWG16 (1.5 мм²)	4 × AWG16 (1.5 мм²)	4 × AWG16 (1.5 мм²)
длина, около	м (футы)	0.38 (1.25)	0.38 (1.25)	0.38 (1.25)	0.46 (1.51)
PE-соединение		на корпусе с винтовой шпилькой M5	на корпусе с винтовой шпилькой M5	на корпусе с винтовой шпилькой M5	на корпусе с винтовой шпилькой M5
Степень защиты		IP20	IP20	IP20	IP20
Размеры
ширина	мм (дюймы)	75.5 (2.97)	75.5 (2.97)	75.5 (2.97)	153 (6.02)
высота	мм (дюймы)	200 (7.87)	200 (7.87)	200 (7.87)	290 (11.42)
Глубина	мм (дюймы)	50 (1.97)	50 (1.97)	50 (1.97)	50 (1.97)
Подстраивание возможно		Да	Да	Да	Да
Вес, около	кг (фунты)	0.6 (1.32)	0.8 (1.76)	0.6 (1.32)	3.4 (7.5)
Подходит для силового модуля PM240	Тип	6SL3224-0BE13-7UA0 6SL3224-0BE15-5UA0	6SL3224-0BE17-5UA0 6SL3224-0BE21-1UA0	6SL3224-0BE21-5UA0	6SL3224-0BE22-2 . A0 6SL3224-0BE23-0 . A0
типоразмер		FSA	FSA	FSA	FSB

Напряжение сети 3 AC 380 … 480 В		Сетевой дроссель
		6SL3203-0CD21-4AA0	6SL3203-0CD22-2AA0	6SL3203-0CD23-5AA0	6SL3203-0CJ24-5AA0
Ном. ток	A	11.6	25	31.3	47
Ном. ток при 50/60 Гц, около	Вт	27/32	98/118	37/44	90/115
Подключение к сети U1, V1, W1		клеммы под винт	клеммы под винт	клеммы под винт	клеммы под винт
сечение вывода	мм²	6	6	16	16
Подключение нагрузки		кабель	кабель	кабель	кабель
сечение вывода		4 × AWG16 (1.5 мм²)	4 × AWG10 (2.5 мм²)	4 × AWG10 (2.5 мм²)	4 × 16 mm²
длина, около	м (футы)	0.46 (1.51)	0.49 (1.61)	0.49 (1.61)	0.7 (2.3)
PE-соединение		на корпусе с винтовой шпилькой M5	на корпусе с винтовой шпилькой M5	на корпусе с винтовой шпилькой M5	на корпусе с винтовой шпилькой M5
Степень защиты		IP20	IP20	IP20	IP20
Размеры
ширина	мм (дюймы)	153 (6.02)	189 (7.44)	189 (7.44)	275 (10.83)
высота	мм (дюймы)	290 (11.42)	371 (14.61)	371 (14.61)	455 (17.91)
глубина	мм (дюймы)	50 (1.97)	50 (1.97)	50 (1.97)	84 (3.31)
Подстраивание возможно		Yes	Yes	Yes	Yes
Вес, около	кг (фунты)	3.4 (7.5)	5.2 (11.5)	5.9 (13)	13 (28.7)
Подходит для силового модуля PM240	тип	6SL3224-0BE24-0 . A0	6SL3224-0BE25-5 . A0 6SL3224-0BE27-5 . A0	6SL3224-0BE31-1 . A0	6SL3224-0BE31-5 . A0 6SL3224-0BE31-8 . A0
типоразмер		FSB	FSC	FSC	FSD

Напряжение сети 3 AC 380 … 480 В		Сетевой дроссель
		6SL3203-0CD25-3AA0	6SL3203-0CJ28-6AA0	6SE6400-3CC11-2FD0	6SE6400-3CC11-7FD0	6SL3000-0CE32-3AA0	6SL3000-0CE32-8AA0
Ном. ток	A	63	94	151	186	224	278
Мощность потерь при 50/60 Гц, около	Вт	90/115	170/215	280/360	280/360	240/270	210/250
при 50/60 Гц, около U1, V1, W1		клеммы под винт	клеммы под винт	подключение плоской шиной для кабельного наконечника M10	подключение плоской шиной для кабельного наконечника M10	подключение плоской шиной для кабельного наконечника M10	подключение плоской шиной для кабельного наконечника M10
сечение вывода	мм²	16	50	–	–	–	–
Подключение нагрузки		кабель	кабель	подключение плоской шиной для кабельного наконечника M10	подключение плоской шиной для кабельного наконечника M10	подключение плоской шиной для кабельного наконечника M10	подключение плоской шиной для кабельного наконечника M10
сечение вывода	мм²	4 × 16	4 × 35	–	–	–	–
длина, около	м (футы)	0.7 (2.3)	0.7 (2.3)	–	–	–	–
PE-соединение		на корпусе винтом M8	на корпусе винтом M8	на корпусе винтовой шпилькой M8	на корпусе винтовой шпилькой M8	на корпусе винтовой шпилькой M8	на корпусе винтовой шпилькой M8
Степень защиты		IP20	IP20	IP00	IP00	IP00	IP00
Размеры
ширина	мм (дюймы)	275 (10.83)	275 (10.83)	240 (9.45)	240 (9.45)	270 (10.63)	270 (10.63)
высота	мм (дюймы)	455 (17.91)	577 (22.72)	228 (8.98)	228 (8.98)	248 (9.76)	248 (9.76)
глубина	мм (дюймы)	84 (3.31)	94 (3.70)	141 (5.55)	141 (5.55)	200 (7.87)	200 (7.87)
Подстраивание возможно		Да	Да	Нет	Нет	Нет	Нет
Вес, около	кг (фунты)	13 (28.7)	19 (41.9)	25 (55.1)	25 (55.1)	24 (52.9)	24 (52.9)
Подходит для силового модуля PM240	тип	6SL3224-0BE32-2 . A0	6SL3224-0BE33-0 . A0 6SL3224-0BE33-7 . A0	6SL3224-0BE34-5 . A0 6SL3224-0BE35-5 . A0	6SL3224-0BE37-5 . A0	6SL3224-0BE38-8UA0	6SL3224-0BE41-1UA0
типоразмер		FSD	FSE	FSF	FSF	FSF	FSF

Напряжение сети 3 AC 380 … 480 В		Сетевой дроссель
		6SL3000-0CE33-3AA0	6SL3000-0CE35-1AA0
Ном. ток	A	331	508
Мощность потерь при 50/60 Гц, около	Вт	267	365
Подключение к сети U1, V1, W1		1 х отверстие для M10 предусмотрено для подключения к шине	1 х отверстие для M12 предусмотрено для подключения к шине
Подключение нагрузки		предусмотрено для подключения к шине	предусмотрено для подключения к шине
PE-соединение		винт M6	винт M6
Степень защиты		IP00	IP00
Размеры
ширина	мм (дюймы)	270 (10.63)	300 (11.81)
высота	мм (дюймы)	248 (9.76)	269 (10.59)
глубина	мм (дюймы)	200 (7.87)	212 (8.35)
Подстраивание возможно		Нет	Нет
Вес, около	кг (фунты)	27.8 (61.3)	38.0 (83.8)
Подходит для силового модуля PM240	Тип	6SL3224-0XE41-3UA0	6SL3224-0XE41-6UA0 6SL3224-0XE42-0UA0
типоразмер		FSGX	FSGX
