Тормозные резисторы

• Заказные данные
  (4)
• Информационные материалы

  Информационные материалы

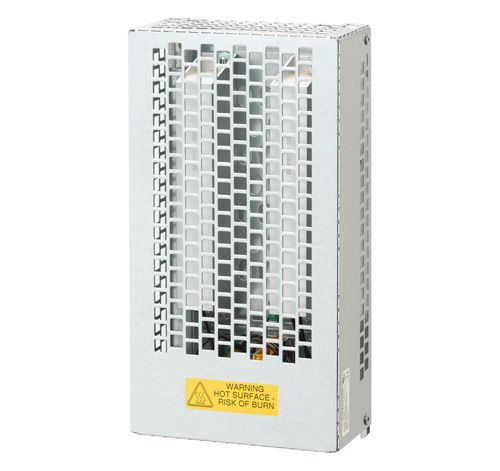

  Тормозной резистор для SINAMICS G120C типоразмер FSB


  Через тормозной резистор гасится избыточная энергия промежуточного контура. Тормозные резисторы предназначены для использования с SINAMICS G120C. SINAMICS G120C имеет встроенный тормозной прерыватель и не может рекуперировать энергию обратно в сеть. Таким образом, для генераторного режима, к примеру, затормаживания массы с высоким моментом инерции, необходимо подключить тормозной резистор, который преобразует возникающую энергию в тепло.

  Тормозные резисторы должны монтироваться горизонтально или вертикально на жаропрочный металлический лист. Резисторы должны монтироваться таким образом, чтобы обеспечить беспрепятственный подвод и отвод воздуха и отсутствие температурного напора. Теплоотвод тормозного резистора не должен мешать охлаждению преобразователя. Каждый тормозной резистор оборудован реле температуры. Реле температуры может обрабатываться для недопущения косвенного ущерба в случае тепловой перегрузки тормозного резистора.

  Характеристика



  Load diagram for the braking resistors

  t_a = 12 s

  t = 240 s

  Технические данные

  Напряжение сети 3 AC 380 … 480 В		Тормозной резистор
  		6SL3201-0BE14-3AA0	6SL3201-0BE21-0AA0	6SL3201-0BE21-8AA0	6SL3201-0BE23-8AA0
  Сопротивление	Ω	370	140	75	30
  Ном. мощность PDB	кВт	0.075	0.2	0.375	0.925
  Пиковая мощность Pmax (продолжительность вкл. 5 %)	кВт	1.5	4	7.5	18.5
  Силовое соединение		наборная клемма	наборная клемма	наборная клемма	наборная клемма
  сечение вывода	мм2	2.5	2.5	2.5	6
  Термореле		NC contact	NC contact	NC contact	NC contact
  контактная нагрузка, макс.		250 V AC/2.5 A	250 V AC/2.5 A	250 V AC/2.5 A	250 V AC/2.5 A
  сечение вывода	мм2	2.5	2.5	2.5	2.5
  PE-соединение
  через наборную клемму		да	да	да	да
  PE-соединение на корпусе		винт M4	винт M4	винт M4	винт M4
  Степень защиты		IP20	IP20	IP20	IP20
  Размеры
  ширина	мм	105 (4.13)	105 (4.13)	175 (6.89)	250 (9.84)
  высота	мм	295 (11.61)	345 (13.58)	345 (13.58)	490 (19.29)
  глубина	мм	100 (3.94)	100 (3.94)	100 (3.94)	140 (5.51)
  Вес, около	кг	1.48 (3.26)	1.8 (3.97)	2.73 (6.02)	6.2 (13.7)
  Подходит для SINAMICS G120C	Тип	6SL3210-1KE11-8..0 6SL3210-1KE12-3..0 6SL3210-1KE13-2..0 6SL3210-1KE14-3..0	6SL3210-1KE15-8..0 6SL3210-1KE17-5..0 6SL3210-1KE18-8..0	6SL3210-1KE21-3..0 6SL3210-1KE21-7..0	6SL3210-1KE22-6..0 6SL3210-1KE23-2..0 6SL3210-1KE23-8..0
  •  типоразмер		FSA	FSA	FSB	FSC
