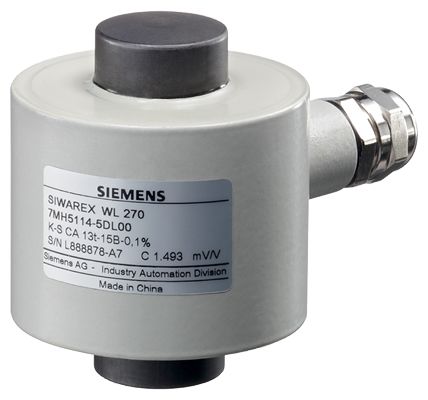

  Кольцевой датчик веса  особенно подходит для использования в контейнерных и бункерных  весах.

  Дизайн

  Измерительный элемент - цилиндр из нержавеющей стали с 4-мя прикрепленными тензоэлементами.  Корпус из окрашенной стали защищает тензоэлементы от окружающей среды.

  Измерительный элемент деформируется нагрузкой, которая воздействует центрально в направлении измерения.  Это приводит к изменению в электрическом сопротивлении тензоэлемнтов, которое измеряется посредством  мостовой схемы.

  Вертикальное смещение зависит от нагрузки и находится в пределах от 0.23 and 2.67  мм.

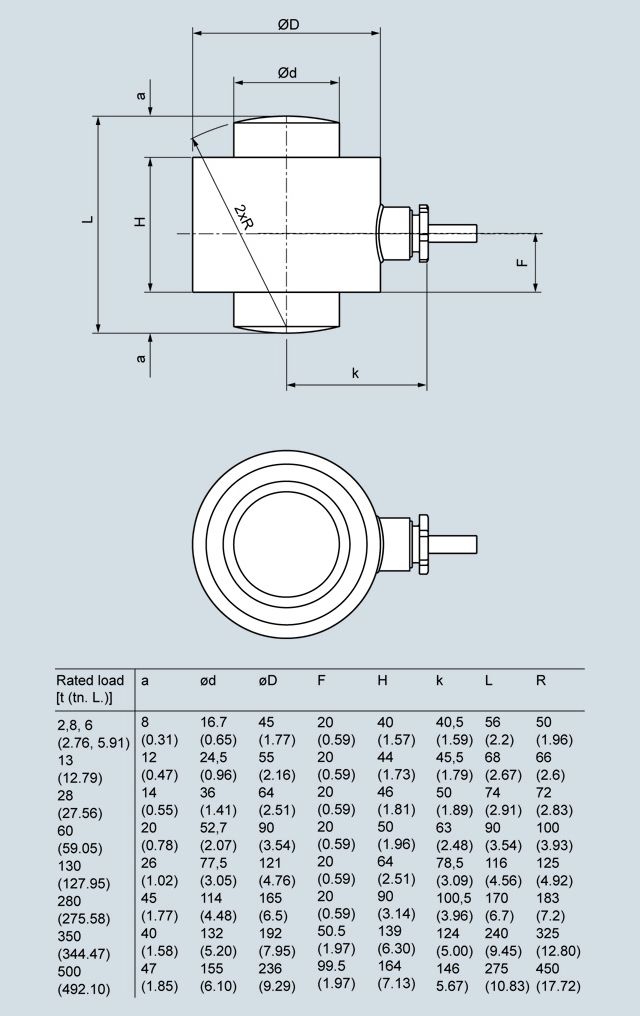

  Чертеж



  НПВ	a	Ød	ØD	H	k	L	R
  2.8, 6 t	8	16.7	45	40	40	56	50
  13 t	12	24.5	55	44	45	68	66
  28 t	14	36	64	46	48	74	72
  60 t	20	52.7	90	50	63	90	100
  130 t	26	77.5	121	64	78	116	125
  280 t	45	114	165	80	100	170	183





  SIWAREX WL270 K-S CA датчик веса, размеры в мм

  Технические данные



  SIWAREX WL270 K-S CA
  Возможное применение		Контейнерные и бункерные весы
  ТИП		Сжатие
  Номинальная/максимальная нагрузка Emax		2.8/6/13/28/60/130/280 т
  Класс точности		0.1 %
  Комбинированная ошибка Fcomb		≤ 0.1 % Cn
  Температурный коэффициент
  Сигнал нуля TKo		≤ ± 0.25 % Cn/5 K
  Значение характеристики TKc		≤ ± 0.25 % Cn/5 K
  Мин. нагрузка Emin		0 % Emax
  Безопасная перегрузка Lu		120 % Emax
  Нагрузка максимальная Ld		300 % Emax
  Безопасная боковая нагрузка LIq		10 % Emax
  Верт. смещение hn при Emax		0.23 ... 2.67 mm
  Напр. питания Usr (референс)		6 V
  Напр. питания (диапазон)		6 ... 12 V
  Переходная характеристика Cn		1.5 mV/V
  Допуск Переходной характеристики  Dc		± 0.5 %
  Допуск нуля Do		≤ ± 1.5 % Cn
  Входное сопротивление Re		275 Ω ± 50 Ω
  Выходное сопротивление  Ra		245 Ω ± 0.2 Ω
  сопротивление изоляции Ris		≤ 20 MΩ
  Номинальный темп. диапазон Btn		-10 ... + 60 °C
  Рабочий темп. диапазон Btu		-20 ... + 70 °C
  темп. диапазон  хранения Bts		-30 ... + 80 °C
  Материал датчика (DIN)		н.сталь, окр. сталь
  Класс защиты DIN EN 60529; IEC 60529		IP66
  Кабельное соединение
  Функция		Цвет
  EXC +		Красный
  EXC -		Белый
  SIG +		Черный
  SIG -		Синий
  Screening		Прозрачный
