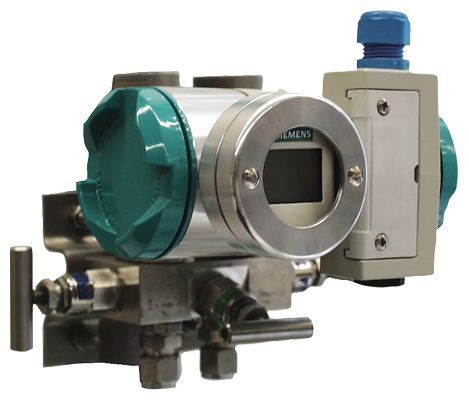

для дифференциального давления и расхода

Заказные данные
(6)
Аксессуары
(53)

Чертеж

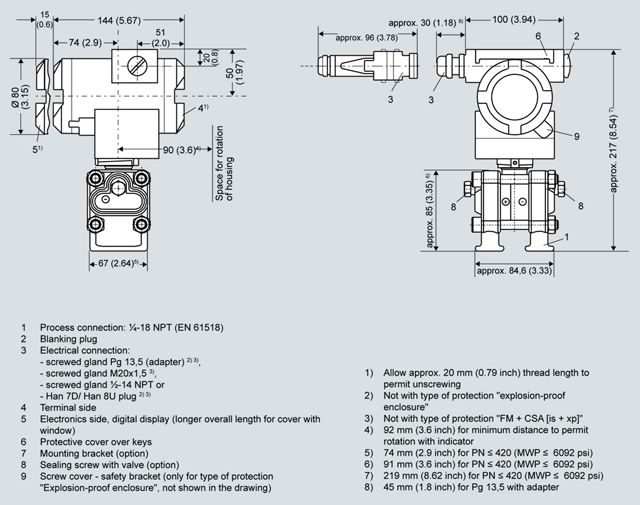

SITRANS P измерительные преобразователи давления, серия DS III HART для дифференциального давления и расхода, размемы в мм

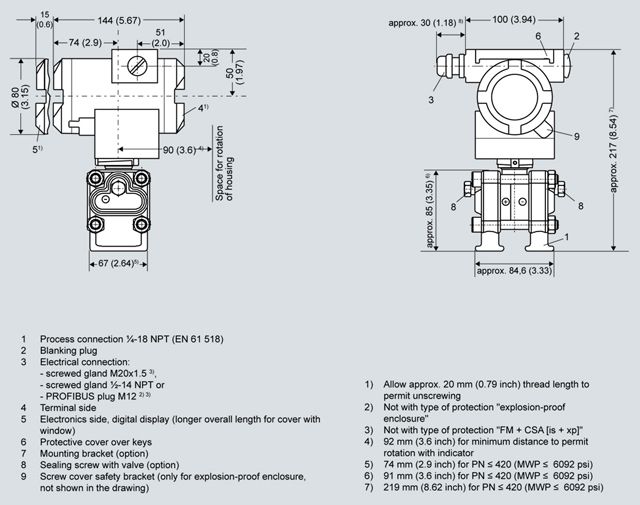

SITRANS P измерительные преобразователи давления, серии DS III PA и FF для дифференциального давления и расхода, опция "H03", размеры в мм

SITRANS P измерительные преобразователи, серии DS III HART для дифференциального давления и расхода с колпачками процесса для вертикальных линий дифференциального давления, размеры в мм

SITRANS P измерительные преобразователи, серий DS III PA и FF для дифференциального давления и расхода с колпачками процесса для вертикальных линий дифференциального давления и с опцией "H03", размеры в мм

SITRANS P измерительные преобразователи,серии DS III для дифференциального давления и расхода с колпачками процесса для вертикальных линий дифференциального давления

SITRANS P измерительный преобразователь, серий DS III и FF для дифференциального давления и расхода с цифровым дисплеем, для вертикальных линий дифференциального давления , размеры в мм

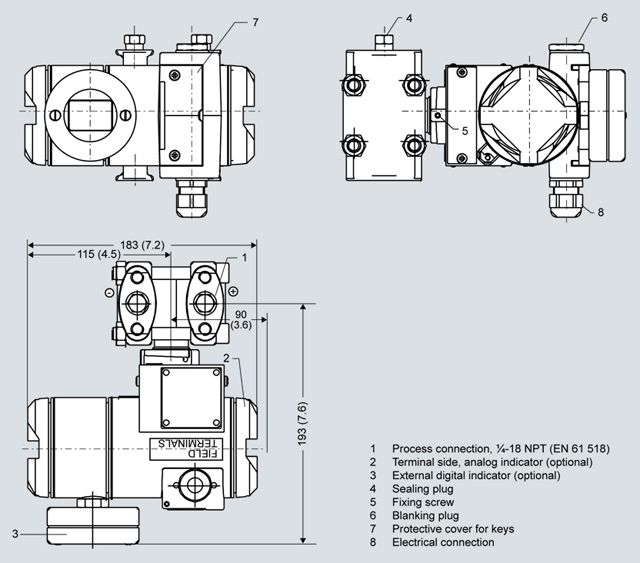

SITRANS P измерительные преобразователи, серии DS III для дифференциального давления и расхода с цифровым дисплеем

Технические данные

SITRANS P, DS III для уровня
	Протокол HART		PROFIBUS PA или Foundation Fieldbus
Вход
Измеряемая величина	Уровень
Интервалы (перенастраиваемые) или номинальный диапазон измерения и макс. допустимое рабочее значение	Шаг	Максимальное рабочее давление	Номинальный диапазон измерения	Максимальное рабочее давление
	1 .. 20 мбар	32 бар	20 мбар	32 бар
	1 .. 60 мбар	160 бар	60 бар	160 бар
	2.5 .. 250 мбар		250 мбар
	6 .. 600 мбар		600 мбар
	16 .. 1600 мбар		1600 мбар
	50 .. 500 мбар		5 бар
	0.3 ..30 бар		30 бар
	2.5 .. 250 мбар	420 бар	250 мбар	420 бар
	6 .. 600 мбар		600 мбар
	16 .. 1600 мбар		1600 мбар
	50 .. 5000 мбар		5 бар
	0.3 .. 30 бар		30 бар
Нижний предел измерения
Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости	-100 % от макс. интервала ( -33% с измерительной ячейкой на 30 бар или 30 мбар абс.)
Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости.	100 % от макс. интервала (для кислородной версии с инертной наполнительной жидкостью; макс. 160 бар изб.)
Выход
Выходной сигнал	4 ... 20 мА		Цифровой сигнал PROFIBUS PA и FOUNDATION Fieldbus
Нижний предел (перенастраиваемый)	3.55 мA, заводская установка на 3.84 мA		-
Верхний предел (перенастраиваемый)	23 мA, заводская установка на 20.5 мA или (опционально) на 22.0 мA		-
Нагрузка
Без связи по протоколу HART	R_B ≤ (U_H - 10.5 В)/0.023 A в Ω, U_H : Напряжение питания в В		-
Со связью по протоколу HART	R_B = 230 ... 500 Ω (SIMATIC PDM) или R_B = 230 ... 1100 Ω (HART Communicator)		-
Шина	-		IEC61158-2
Защита от смены полярности	Защищенный от короткого замыкания и смены полярности. Каждое соединение относительно противоположного с макс. напряжением питания.
Точность измерений	По EN 60770-1
Стандартные условия (все данные по погрешностям всегда указываются относительно установленного интервала)	Возрастающая характеристика, нижний предел диапазона 0 бар, разделительная мембрана из нержавеющей стали, силиконовое масло в качестве наполнительной жидкости, температура внутри помещения 25 °C, r: соотношение диапазонов (r = макс. интервал / установленный диапазон )
Погрешность измерений и установка фиксированной точки (включая гистерезис и повторяемость)
Линейная характеристика			≤ 0,075 %
r ≤ 10	≤ (0.0029 · r + 0.071)%
10 < r ≤ 30	≤ (0.0045 · r + 0.071)%
30 < r ≤ 100	≤ (0.0005 · r + 0.05)%
Квадратичная характеристика (расход > 25 .. 50%)			≤ 0,2
r ≤ 10	≤ 0.2%
10 < r ≤ 30	≤ 0.4%
Долговременный дрейф (изменение температуры ±30 °C )	≤ (0.25 · r)% каждые 5 лет статическое давление макс. 70 бар изб.		≤ 0.25 % каждые 5 лет статическое давление макс. 70 бар изб.
Измерительная ячейка на 20 мбар	≤ (0,2*r) в год		≤ 0.2 в год
Измерительная ячейка на 250, 600, 1600 и 5000 мбар.	≤ (0,125*r) в год		≤ 0,125 в год
Влияние температуры окружающей среды
при -10 ... +60 °C	≤ (0,08 * r + 0,1)%		≤ 0,3%
при -40 ... -10 °C и +60 ... +85 °C	≤ (0,1 * r + 0,15)%/10K (с измерительной ячейкой на 20мбар значение увеличивается вдвое)		≤ 0,25%/10 К
Влияние статического давления
на нулевую точку (PKN)	≤ (0,15 * r)% на 70 бар		≤ 0.15 % на 70 бар
Измерительная ячейка на 20 мбар	≤ (0,15 * r)% на 32 бар		≤ 0.15 % на 32 бар
на диапазон (PKS)	≤ 0,2% на 70 бар		-
Измерительная ячейка на 20 мбар	≤ 0,2% на 32 бар		-
Разрешение измеряемой величины	-		3*10^-5от номинального диапазона измерения
Номинальные условия эксплуатации
Степень защиты (по EN 60529)	IP65
Температура вещества:
Измерительные ячейки с силиконовым маслом в качестве наполнительной жидкости	-40 ... +100 °C
Измерительная ячейка с инертной наполнительной жидкостью	-20 ... +100 °C
Совместно с пылевзрывозащитой	-20 ... +60 °C
Условия окружающей среды
Температура окружающей среды
Цифровой индикатор	-30 ... +85 °C
Температура хранения	-50 ... +85 °C
Климатический класс
Конденсация	Допускается, пригоден для использования в тропиках
Электромагнитаня совместимость
Излучаемые помехи и помехоустойчивость	По EN 61326 и NAMUR NE 21
Конструкция
Вес ( без дополнительных модулей)	≈ 4,5 кг
Материал корпуса	Литой алюминий с низким содержанием меди GD-AlSi 12 или нержавеющая сталь точной отливки, мат. No. 1.4408
Материалы частей, соприкасающихся с измеряемой средой
Разделительная мембрана	Нержавеющая сталь, мат. No. 1.4404/316L, Монель, мат. No. 2.4360, Hastelloy C276, мат. No. 2.4819, тантал или золото
Наполнитель измерительной ячейки	Силиконовое масло или инертная жидкость (макс. значение при измеряемом давлении кислорода 120 бар абс. при 60^оС)
Подключения к процессу	Внутренняя резьба 1/4-18 NTP и фланцевое соединение с крепежной резьбой М10 по DIN 19213 или ⁷/₁₆ - 20 UNF по EN 61518
Материал монтажного кронштейна
Сталь	Листовая сталь, мат. No 1.0330, хромированная
Нержавеющая сталь	Листовая нержавеющая сталь, мат. No 1.4301 (SS 304)
Источник питания U_H
Напряжение на клеммах измерительного преобразователя	10.5 ... 45 V DC 10.5 ... 30 V DC в искробезопасном режиме
Необходим отдельный источник питания на 24 V	-
Напряжение шины
Не Ex	-
С искробезопасностью	-
Потребление тока
Макс. основной ток	-		12.5 mA
Пусковой ток ≤ основной ток	-		Да
Макс. ток в случае сбоя	-		15.5 mA
Электронный модуль отключения системы в случае сбоя (FDE) доступен	-		Да
Сертификаты и допуски
Классификация по PED 97/23/EC
PN 32/160	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (ненадлежащая инженерная практика)
PN 420	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 1 (приложение 1); прописана категория III, модуль оценки совместимости H от TUV Nord
Взрывозащита
Искробезопасность "i"	PTB 99 ATEX 2122
Маркировка	Ex II 1/2 G EEx ia/ib IIB/IIC T6
Допустимая температура окружающей среду	-40 ... +85 °C (-40 ... +185 °F) температурный класс T4; -40 ... +70 °C (-40 ... +158 °F) температурный класс T5; -40 ... +60 °C (-40 ... +140 °F) температурный класс T6
Подключение	К сертифицированным искробезопасным цепям с максимальным значениями: U_i = 30 V, I_i = 100 mA, P_i = 750 mW; R_i = 300 Ω		Источник питания FISCO: U_o = 17.5 V, I_o = 380 mA, P_o = 5.32 W Линейный барьер: U_o = 24 V, I_o = 250 mA, P_o = 1.2 W
Эффективная внутренняя индуктивность/емкость	L_i = 0.4 mH, C_i = 6 nF		L_i = 7 μH, C_i = 1.1 nF
Взрывонепроницаемый корпус "d"	PTB 99 ATEX 1160
Маркировка	Ex II 1/2 G EEx d IIC T4/T6
Допустимая температура окружающей среду	-40 ... +85 °C (-40 ... +185 °F) температурный класс T4; -40 ... +60 °C (-40 ... +140 °F) температурный класс T6
Подключение	К цепям с параметрами: U_H = 10.5 ... 45 V DC		К цепям с параметрами: UH = 9 ... 32 V DC
Пылевзрывозащита для зоны 20	PTB 01 ATEX 2055
Маркировка	Ex II 1 D IP65 T 120 °C Ex II 1/2 D IP65 T 120 °C
Допустимая температура окружающей среды	-40 ... +85 °C
Макс. температура поверхности	120 °C
Подключение	К сертифицированным искробезопасным цепям с максимальными значениями: U_i = 30 V, I_i = 100 mA, P_i = 750 mW, R_i = 300 Ω		Источник питания FISCO: U_o = 17.5 V, I_o = 380 mA, P_o = 5.32 W Линейный барьер: U_o = 24 V, I_o = 250 mA, P_o = 1.2 W
Эффективная внутренняя индуктивность / емкость	L_i = 0.4 mH, C_i = 6 nF
Пылевзрывозащита для зон 21/22	PTB 01 ATEX 2055
Маркировка	Ex II 2 D IP65 T 120 °C
Подключение	К цепям с параметрами: U_H = 10.5 ... 45 V DC; P_max = 1.2 W		К цепям с параметрами: U_H = 9 ... 32 V DC; P_max = 1.2 W
Тип защиты "n" (зона 2)	TÜV 01 ATEX 1696 X		Запланировано
Маркировка	Ex II 3 G EEx nA L IIC T4/T5/T6		-
Взрывозащита по FM	Сертификат соответствия 3008490
Идентификация (XP/DIP) или (IS); (NI)	CL I, DIV 1, GP ABCD T4...T6; CL II, DIV 1, GP EFG; CL III; CL I, ZN 0/1 AEx ia IIC T4...T6; CL I, DIV 2, GP ABCD T4...T6; CL II, DIV 2, GP FG; CL III
Взрывозащита по CSA	Сертификат соответствия 1153651
Идентификация (XP/DIP) или (IS)	CL I, DIV 1, GP ABCD T4...T6; CL II, DIV 1, GP EFG; CL III; Ex ia IIC T4...T6; CL I, DIV 2, GP ABCD T4...T6; CL II, DIV 2, GP FG; CL III

Связь по протоколу HARТ
Связь по протоколу HART	230 ... 1100 Ω
Протокол	HART версия 5.x

Связь по протоколу PROFIBUS PA
Одновременное подключение к ведущему классу 2 (макс.)	4
Установка адреса с помощью	Конфигуратор или кнопки устройства (стандартная настройка адреса 126)
Использование цикличной передачи данных
Байты на выходе	5 (одно измеренное значение) или 10 (два измеренных значения)
Байты на входе	0, 1, или 2 (режим регистратора и функция сброса для измерения)
Внутренняя предваритеоьная обработка
Профиль устройства	Профиль PROFIBUS PA для устройств контроля технологического процесса версия 3.0, Класс B
Функциональные блоки	2
Аналоговый вход
Адаптация к технологическим параметрам клиента	Есть, линейно возрастающая или падающая величина
Электрическое демпфрирование T₆₃, настраиваемое	0 .. 100 с
Функция симуляции	Ввод /Вывод
Режим сбоя	Настраивается (последнее достоверное значение, подстановочное значение, неверное значение)
Контроль предельных значений	Есть, один нижний и один верхний предупредительный предел и один аварийный предел.
Регистратор (сумматор)	Возможен сброс, предварительная настройка , дополнительное направление подсчета, функция симуляции выходных данных регистратора
Режим сбоя	Настраивается (последнее достоверное значение, подстановочное значение, неверное значение)
Контроль предельных значений	Есть, один нижний и один верхний предупредительный предел и один аварийный предел.
Физический блок	1
Блоки преобразователя	2
Блок преобразователя давления
Возможна калибровка с применением двух величин давления	Да
Контроль предельных значений датчика	Да
Определение характеристик резервуара	Макс. 30 узлами
Квадратичная характеристика для измерения расхода	Да
Постепенное подавление объема и точка реализации	Параметризуемый
Функция симуляции для измеренного давления и температуры датчика	Постоянное значение или перепараметризуемая линейно нарастающая функция

Foundation Fieldbus
Функциональные блоки	3 функциональных блока с аналоговым входом, 1 функциональный блок PID
Аналоговый вход
Адаптация к технологическим параметрам клиента	Да, линейно возрастающая или падающая величина
Электрическое демпфрирование T₆₃, настраиваемое	0 .. 100 с
Функция симуляции	Вывод/ввод (возможность блокировки с помощью моста внутри устройства)
Режим сбоя	Настраивается (последнее достоверное значение, подстановочное значение, невеное значение)
Контроль предельных значений	Есть, один нижний и один верхний предупредительный предел и один аварийный предел
Квадратичная характеристика для измерения расхода	Да
PID	Стандартный функциональный блок FF
Физический блок	1 ресурсный блок
Блоки преобразователя	1 ресурсный блок давления с калибровкой, 1 блок преобразователя ЖК-дисплея
Блоки преобразователя давления
Возможность калибровки с применением двух величин давления	Да
Контроль предельных значений датчика	Да
Функция симуляции: измеренная величина давления, температура датчика и температура электроники	Постоянное значение или перепараметризуемая линейно нарастающая функция
