SITRANS P Compact, для избыточного и абсолютного давления

Заказные данные
(2)

Измерительный преобразователь давления SITRANS Р Compact специально создан с учетом требований пищевой и фармацевтической отраслей, а также биотехнологий.

Использование высококачественных материалов гарантирует соблюдение санитарных требований.

Особое внимание уделено высокому качеству поверхности. Благодаря этому в области частей, соприкасающихся с измеряемым веществом, обеспечивается коэффициент шероховатости до R_a = 0,4 мкм (в области сварочного шва R_a < 0,8 мкм). Дополнительно система может быть подвергнута электрополировке поверхностей.

Еще одной особенностью является гигиеническая конструкция технологического соединения на основе различных асептических соединений.Полностью сварной корпус из нержавеющей стали предлагается в версиях со степенью защиты до IP67.

При использовании температурной развязки измерительный преобразователь давления SITRANS Р Compact может эксплуатироваться при рабочих температурах до 200 °С.

Область применения

Использование высококачественных материалов гарантирует соблюдение санитарных требований.

Доступно много версий измерительного преобразователя SITRANS Р Compact. Следовательно, возможна полная адаптация прибора к конкретным условиям эксплуатации.

Дизайн

Электроника герметично закрыта для защиты от влаги, коррозионных сред и вибрации.

Замечания по эксплуатации измерительного преобразователя давления

Атмосферное выравнивание внутреннего давления

Атмосферное выравнивание внутреннего давления измерительных преобразователей SITRANS Р Compact осуществляется следующим образом:

в штекерных версиях через штекерное резьбовое соединение (IP65)
в полевых корпусах с помощью внутреннего керамического фильтра (IP65) или вентилируемого кабеля (IP67)
в версиях с кабельным вводом с помощью вентилируемого кабеля (IP67)

В диапазоне абсолютного давления необходимость в атмосферном выравнивании внутреннего давления отсутствует.

Примечание: Эти степени защиты достигаются только при выполнении следующих условий:

измерительный преобразователь давления правильно установлен
резьбовые соединения прочно закреплены
диаметры кабелей соответствуют номинальным диаметрам прокладки в корпусе

Примечание: Интегрированные функции электромагнитной совместимости эффективны только при правильном заземлении.

Маркировка СЕ

Маркировка СЕ измерительного преобразователя давления подтверждает соответствие указаниям Европейского совета (9/336/ЕС), закона об ЭМС (13.11.1992), а также применимым общим стандартам.

Помехоустойчивая работа в рамках систем и предприятий достигается только при соблюдении спецификаций по экранированию, заземлению, прокладке кабеля и электрической изоляции во время установки и сборки.

Использование в опасных зонах

Примечание: электрическое оборудование в опасных зонах должно устанавливаться и управляться только специальноподготовленным персоналом.

Модификация модулей или соединений ведет к отмене гарантии, в том числе и по взрывозащите.

При работе с искробезопасными сетями убедитесь в наличии эквипотенциального соединения на протяжении всей длины кабеля как в пределах, так и за пределами опасной зоны. Необходимо соблюдение ограничений, указанных в допусках АТЕХ.

Функции

Рабочее давление воздействует на пьезорезистивный полупроводниковый измерительный мост через разделитель давления и наполнительную жидкость. Измерительный преобразователь давления преобразует давление в ток, не зависящий от нагрузки.

Компенсационная сеть гарантирует практически полную независимость выходного сигнала от температуры окружающей среды. Благодаря специальному соединению разделителя давления с минимальным объемом наполнительной жидкости существенно снижается влияние рабочей температуры на выходной сигнал в сравнении с традиционным резьбовым соединением.

Измерительные преобразователи давления могут подключаться к источнику нерегулируемого напряжения пост. тока 10...30 В. Доступны выходные сигналы, типичные для выходных технологий.

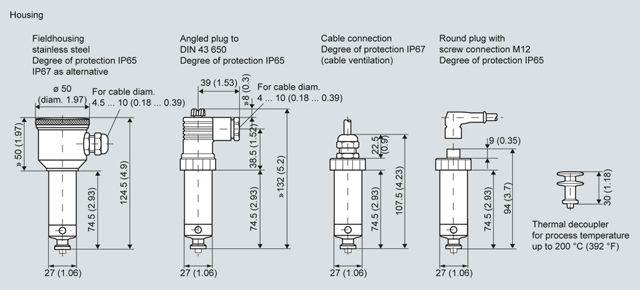

Чертеж

SITRANS P, размеры в мм

Особенности

• Диапазоны измерения от 0...160 мбар до 0...40 бар

• Ошибка линеаризации, включая гистерезис: < +0,2 % от конечного значения диапазона

• Пьезорезистивная измерительная система, вакуумнепроницаемая и защищенная от перегрузки

• Гигиеническая конструкция согласно рекомендациям EHEDG, FDA и QMP

• Качество материалов и поверхностей соответствует санитарным требованиям

• Части, соприкасающиеся с измеряемым веществом, изготовлены из нержавеющей стали; полностью обварены

• Выходной сигнал 4...20 мА (0...20 мА— опция)

• Корпус из нержавеющей стали со степенью защиты IP65 (IP67 —опция)

• Рабочая температура до 200 °С

• Взрывозащита II 2G ЕЕх [ib] ПС Т6 по АТЕХ

• Простота и безопасность очистки

Схема подключения

SITRANS P Compact, схемы соединения

Технические данные

Измерительные преобразователи для пищевой, фармацевтической промышленности и биотехнологий
Принцип работы
Принцип измерения	Пьезорезистивный
Вход
Измеряемая величина	Избыточное или абсолютное давление
Интервал измерения	0 ... 160 мбар ... 0 ... 40 бар
Выход
Выходной сигнал
Двухпроводная техника	4 ... 20 мА
Трехпроводная система	0 ... 20 мA
Точност измерений	по EN 60770-1
Ошибка линеаризации, включая гистерезис (настройка исходной точки)	= 0.2 % от конечного значения диапазона
Погрешность настройки	= ± 0.2 % от конечного значения диапазона
Время отклика	< 20 мс
Влияние температуры окружающей среды
На корпусе
Точка отсчтета	< 0.2 %/10 K от конечного значения диапазона
Интервал измерения	< 0.2 %/10 K от конечного значения диапазона
На подключении к процессу (разделители давления)	Нулевая погрешность (зависит от конструкции)
Разделитель давления фланцевого типа
DN 25 / 1"	4.8 мбар/10 K
DN 32 / 1¼"	2.3 мбар/10 K
DN 40 / 1½"	1.6 мбар/10 K
DN 50 / 2"	0.6 мбар/10 K
Разделитель давления Clamp-on
DN 25 / 1"	9.5 мбар/10 K
DN 32 / 1¼"	4.1 мбар/10 K
DN 40 / 1½"	3.9 мбар/10 K
DN 50 / 2"	3.9 мбар/10 K
Нулевая погрешность, указанная для технологического соединения, должна использоваться как ориентир для стандартной конструкции. По запросу мы производим подробный расчет системы. По запросу доступны системы с сокращенными погрешностями разделителей давления.
Номинальные условия эксплуатации
Условия на месте установки
Положение при монтаже	любое, стандарт - вертикальное
Условия окружающей среды
Температура окружающей среды	-10 ... +70 °C
Температура хранения	-10 ... +90 °C
Рабочая температура	Макс. 200 °C в зависимости от конструкции
Степень защиты (по EN 60529)	IP65, дополнительно IP67
Электромагнитаня совместимость
Уровень создаваемых помех	По EN 50081 часть 1, выпуск 1993 (жилые и промышленные зоны). Прибор не излучает помхи
Устойчивость к шумам	По EN 50082 часть 2, выпуск Март 1995 (промышленные зоны)
Конструкция
Вес (без разделителя давления)
Полевой корпус	прим. 460 г
Корпус со штекером	прим. 200 г
Корпус
Типы конструкции	Полевой корпус IP65 или IP67, с резьбовым соединением Угловой штекер DIN 43650, IP65 Кабельное соединение, IP67 Разъем круглого штекера M12, IP65
Материал	Нержавеющая сталь, мат. No. 1.4404/316L/1.4305
Материал соединительной гайки	Полиамид (при электрическом соединении с использованием штекера или кабеля) Блок электроники залит силиконом Внутренняя вентиляция для диапазонов измерения < 16 бар через резьбу корпуса или соединительный кабель в зависимости от конструкции
Подключение к процессу
Версии	См. "данные по заказу"
Материал соединения	Нержавеющая сталь, мат. No. 1.4404/316L
Электропитание
Напряжение на клеммах измерительного преобразователя	10 ... 30 V DC
Номинальное напряжение	24 V DC
Сертификаты и допуски
Классификация согласно Директиве ЕС по оборудованию, работающему под давлением (DRGL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 1 (приложение); приписана категория III, модуль оценки совместимости H от TÜV Nord
Взрывозащита
Искробезопасность "i"	TÜV 03 ATEX 2099 X
Маркировка	Ex II 2G EEx ib IIC T6
