Информационные материалы
Возможности динамической перегрузки
Обзор функций
Указанный на типовой табличке преобразователя номинальный постоянный ток (максимально допустимый длительный ток) во время работы может превышаться. Для величины превышения и его длительности существуют границы, суть которых разъясняется ниже.
Абсолютная верхняя граница для величины превышающего тока установлена на 1,8-кратном номинальном токе.
Максимальная длительность перегрузки зависит как от временной характеристики тока перегрузки, так и от предыдущей перегрузки и является специфичной для каждого конкретного преобразователя.Каждой перегрузке должна предшествовать недогрузка (фаза нагрузки, в которой с ток < номинального). По истечении времени перегрузки ток нагрузки должен вернуться как минимум на величину ≤ номинального постоянного тока.
Длительность динамической перегрузки может быть подвернута тепловому контролю(I2t контроль). Контроль I 2t рассчитывается исходя из временной характеристики текущего значения тока нагрузки и от временной характеристики эквивалентного значения для нагрева запирающего слоя тиристора от температуры окружающей среды. При этом в расчет берутся собственные особенности преобразователя (например, тепловое сопротивление и временные константы. При включении преобразователя запускается расчет с теми начальными величинами, которые были определены перед последним выключением или пропаданием сетевого напряжения. Условия внешней среды (температура и высота над уровнем моря) учитываются через настройку параметров.
I2t контроль определяет, не превышает ли эквивалентный нагрев запирающего слоя допустимую величину. В качестве реакции на превышение могут быть заданы с помощью параметров два альтернативных варианта:
- Предупреждение с понижением заданного значения тока якоря до номинального постоянного тока или
- Ошибка с отключением прибора
Контроль I2t может быть отключен. В этом случае ток якоря ограничивается на номинальном постоянном токе.
Конфигурация возможности динамической перегрузки
Проектная документация содержит следующую документацию:
- Максимальное время перегрузки tan при пуске с холодной силовой частью и заданной постоянной перегрузкой ,
- Максимальная токовая пауза tab (максимальное время охлаждения) до достижения теплового состояния «холодная» для силовой части , и
- Семейство граничных кривых для определения динамической перегрузки при установившемся, повторно-кратковременном тепловом режиме перегрузки (периодическая пиковая нагрузка)
Замечание: силовая часть определяется как «холодная» тогда, когда достигнутое эквивалентное значение нагрева запирающего слоя тиристора составляет 5% от максимально допустимого значения. Это состояние может быть опрошено через двоичный вход выбора.

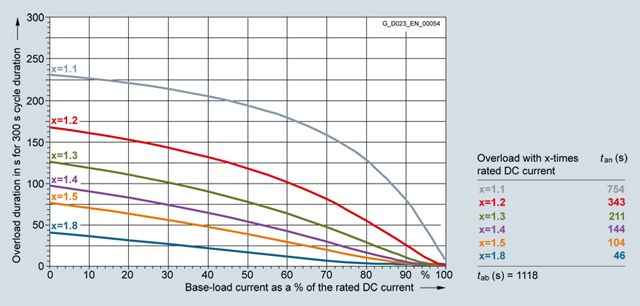

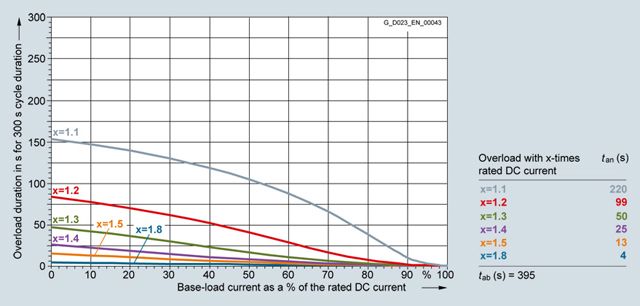

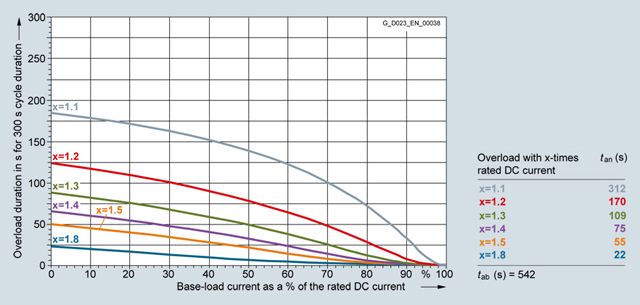

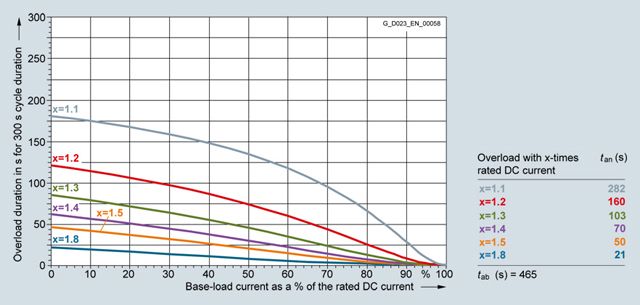

Структура семейства граничных кривых для прерывистой работы с перегрузкой
Семейство граничных кривых ссылается соответственно на время цикла периодического режима перегрузки общей длительностью (временем периода) в 300 сек. Само время цикла делится на два временных отрезка: основная длительность (текущее значение якорного тока ≤ номинального тока) и длительность перегрузки (якорный ток ≥ номинального).
Каждая граничная кривая представляет собой специфичный для преобразователя при соответствующем коэффициенте перегрузки максимальный ток основной нагрузки (граничный ток нагрузки, заданный в % от номинального постоянного тока) в течение минимального времени перегрузки (граничное время перегрузки). Тогда для остаточного времени пика нагрузки допустим максимальный ток, определяемый коэффициентом перегрузки. Если для желаемого коэффициента перегрузки не задана граничная кривая, то следует руководствоваться граничной кривой для следующего коэффициента перегрузки.
Семейство граничных кривых действительно для цикла пиковой нагрузки 300 сек. Простым методом подсчета можно проектировать пиковую нагрузку с большим временем цикла. Это показано ниже на примере двух основных задач.

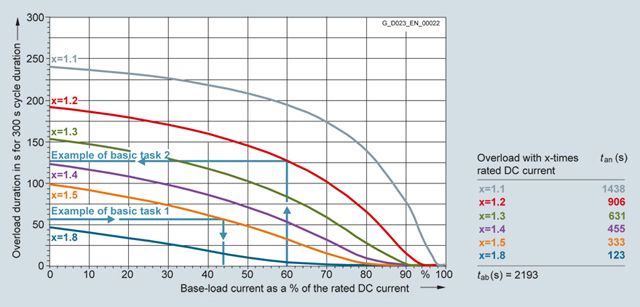

Пример характеристики для основных задач 1 и 2
Основная задача 1
- Дано:
Прибор, продолжительность цикла, перегрузка, продолжительность перегрузки - Найти:
Мин. время базовой нагрузки и максимальный ток базовой нагрузки - Решение:
Время цикла
< 300 с
≥ 300 с
1. Определить кривую
Выбор граничной кривой для данного преобразователя и заданного коэффициента перегрузки
2. Длительность перегрузки300 =
300 с/время цикла × длительность перегрузки
длительность перегрузки300
3. Длительность основной нагрузки300 =
300 с - длительность перегрузки300
4. Длительность основной нагрузки300 < длительность основной нагрузки 300 для макс.тока нагрузки = 0
Да: требуемое время цикла не может быть спроектировано
Нет: читать макс. ток основной нагрузки для длительности перегрузки 300 с граничной кривой
5. Определить процентное соотношение для тока базовой нагрузки
Процентное соотношение для тока основной нагрузки считать с диаграммы
Пример основной задачи 1
- Дано:
- преобразователь 30 A
- длительность цикла 113.2 с
- коэффициент перегрузки 1.45
- длительность перегрузки 20 с
- Найти:
- (мин.) длительность основной нагрузки и
- макс. ток основной нагрузки
- Решение:
- граничная кривая для преобразователя на 30 A
- коэффициент перегрузки 1.5
- продолжительность перегрузки300 = 300 s/113.2 с × 20 с = 53 с →
- максимальный основной ток нагрузки = 44 % Irated = 13.2 A
Основная задача 2
- Дано:
преобразователь, время цикла, коэфф.перегрузки, ток основной нагрузки - Найти:
максимальное время перегрузки, минимальное время нагрузки - Решение:
Длительность цикла
< 300 с
≥ 300 с
1. Определение кривой
Выбор граничной кривой для данного преобразователя и заданного коэффициента перегрузки
2. Макс.время перегрузки =
(время цикла/300 с) × время перегрузки300
300 с - время нагрузки300
3. Мин.время перегрузки =
время цикла - макс.время перегрузки
время цикла - макс.время перегрузки
Пример основной задачи 2
- Дано:
- преобразователь 30 A
- длительность цикла 140 с
- коэфф.перегрузки 1.15
- основной ток нагрузки = 0.6 × Irated = 18 A
- Найти:
- макс.продолжительность перегрузки
- мин.длительность основной перегрузки
- Решение:
- граничная кривая для преобразователя на 30 A
- коэф.перегрузки 1.2
- основной ток нагрузки = 60 % Irated →
- длительность перегрузки 300 = 127 с
- макс.длительность перегрузки = 140 с/300 с × 127 с = 59 с
- минимум длител. основной нагрузки = 140 с - 59 с = 81 с
Длительность основной нагрузки 300 = мин.длительность основной нагрузки 300 с длит.цикла (300 с длит.перегрузки)
Длительность перегрузки300 = макс.длит.перегрузки для 300 с длит.цикла

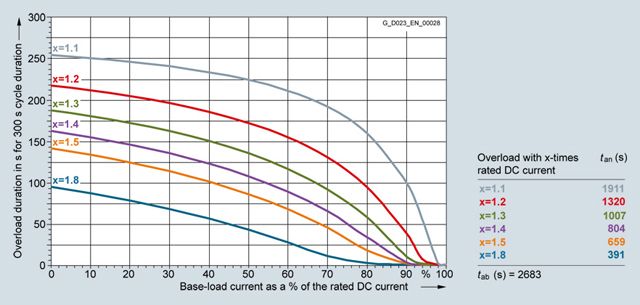

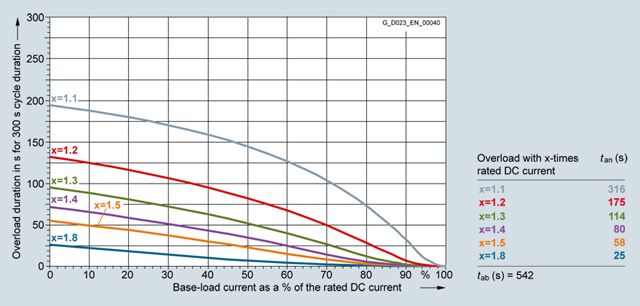

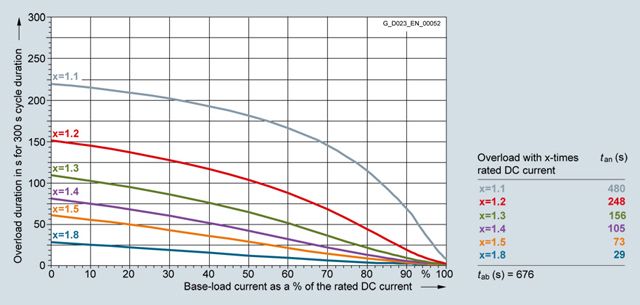

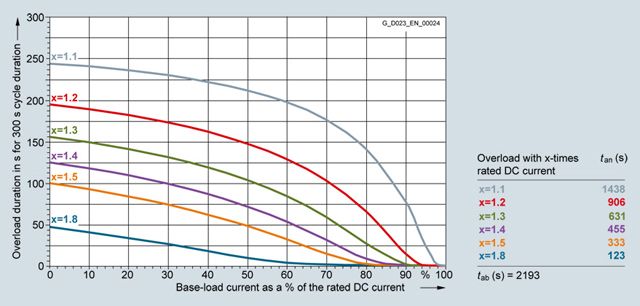

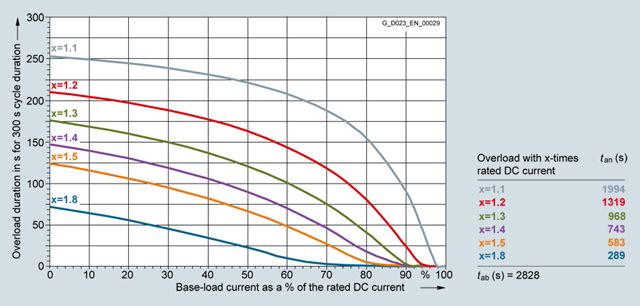

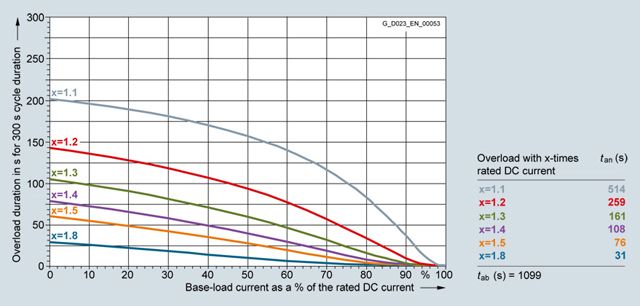

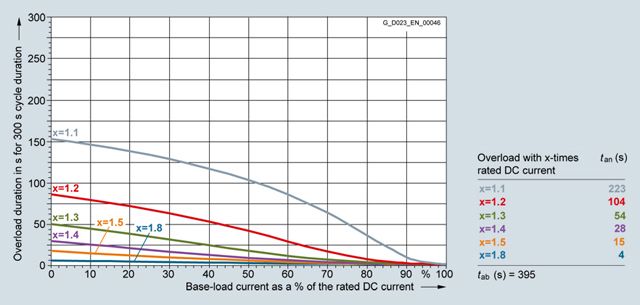

6RA8013-6DV62-0AA0 15 A/четырехквадрантный режим 400 В, 6RA8013-6FV62-0AA0 15 A/четырехквдрантный режим 480 В
6RA8018-6DV62-0AA0 30 A/четырехквадрантный режим 400 В, 6RA8018-6FV62-0AA0 30 A/четырехквадрантный режим 480 В
6RA8025-6DS22-0AA0 60 A/двухквадрантный режим 400 В, 6RA8025-6FS22-0AA0 60 A/двухквадрантный режим 480 В, 6RA8025-6GS22-0AA0 60 A/двухквадрантный режим 575 В
6RA8025-6DV62-0AA0 60 A/четырехквадрантный режим 400 В, 6RA8025-6FV62-0AA0 60 A/четырехквадрантный режим 480 В, 6RA8025-6GV62-0AA0 60 A/четырехквадрантный режим 575 В
6RA8028-6DS22-0AA0 90 A/двухквадрантный режим 400 В, 6RA8028-6FS22-0AA0 90 A/двухквадрантный режим 480 В
6RA8028-6DV62-0AA0 90 A/четырехквадрантный режим 400 В, 6RA8028-6FV62-0AA0 90 A/четырехквадрантный режим 480 В
6RA8031-6DS22-0AA0 125 A/двухквадрантный режим 400 В, 6RA8031-6FS22-0AA0 125 A/двухквадрантный режим 480 В, 6RA8031-6GS22-0AA0 125 A/двухквадрантный режим 575 В
6RA8031-6DV62-0AA0 125 A/четырехквадрантный режим 400 В, 6RA8031-6FV62-0AA0 125 A/четырехквадрантный режим 480 В, 6RA8031-6GV62-0AA0 125 A/четырехквадрантный режим 575 В
6RA8075-6DS22-0AA0 210 A/двухквадрантный режим 400 В, 6RA8075-6DV62-0AA0 210 A/четырехквадрантный режим 400 В, 6RA8075-6FS22-0AA0 210 A/двухквадрантный режим 480 В, 6RA8075-6FV62-0AA0 210 A/четырехквадрантный режим 480 В, 6RA8075-6GS22-0AA0 210 A/четырехквадрантный режим 575 В, 6RA8075-6GV62-0AA0 210 A/четырехквадрантный режим 575 В
6RA8078-6DS22-0AA0 280 A/двухквадрантный режим 400 В, 6RA8078-6DV62-0AA0 280 A/четырехквадрантный режим 400 В, 6RA8078-6FS22-0AA0 280 A/двухквадрантный режим 480 В, 6RA8078-6FV62-0AA0 280 A/четырехквадрантный режим 480 В
6RA8081-6DS22-0AA0 400 A/двухквадрантный режим 400 В, 6RA8081-6GS22-0AA0 400 A/двухквадрантный режим 575 В
6RA8081-6DV62-0AA0 400 A/четырехквадрантный режим 400 В, 6RA8081-6GV62-0AA0 400 A/четырехквадрантный режим 575 В
6RA8082-6FS22-0AA0 450 A/двухквадрантный режим 480 В, 6RA8082-6FV62-0AA0 450 A/четырехквадрантный режим 480 В
6RA8085-6DS22-0AA0 600 A/двухквадрантный режим 400 В, 6RA8085-6FS22-0AA0 600 A/двухквадрантный режим 480 В, 6RA8085-6GS22-0AA0 600 A/двухквадрантный режим 575 В
6RA8085-6DV62-0AA0 600 A/четырехквадрантный режим 400 В, 6RA8085-6FV62-0AA0 600 A/четырехквадрантный режим 480 В, 6RA8085-6GV62-0AA0 600 A/четырехквадрантный режим 575 В
6RA8086-6KS22-0AA0 720 A/двухквадрантный режим 690 В
6RA8086-6KV62-0AA0 760 A/четырехквадрантный режим 690 В
6RA8087-6DS22-0AA0 850 A/двухквадрантный режим 400 В, 6RA8087-6FS22-0AA0 850 A/двухквадрантный режим 480 В
6RA8087-6DV62-0AA0 850 A/четырехквадрантный режим 400 В, 6RA8087-6FV62-0AA0 850 A/четырехквадрантный режим 480 В, 6RA8087-6GV62-0AA0 850 A/четырехквадрантный режим 575 В
6RA8087-6GS22-0AA0 800 A/двухквадрантный режим 575 В
6RA8088-6LS22-0AA0 950 A/двухквадрантный режим 830 В, 6RA8088-6LV62-0AA0 950 A/четырехквадрантный режим 830 В
6RA8090-6GS22-0AA0 1 100 A/двухквадрантный режим 575 В, 6RA8090-6GV62-0AA0 1 100 A/четырехквадрантный режим 575 В
6RA8090-6KS22-0AA0 1 000 A/двухквадрантный режим 690 В, 6RA8090-6KV62-0AA0 1 000 A/четырехквадрантный режим 690 В
6RA8091-6DS22-0AA0 1 200 A/двухквадрантный режим 400 В, 6RA8091-6FS22-0AA0 1 200 A/двухквадрантный режим 480 В, 6RA8091-6FV62-0AA0 1 200 A/двухквадрантный режим 480 В, 6RA8091-6DV62-0AA0 1 200 A/четырехквадрантный режим 400 В
6RA8093-4DS22-0AA0 1 600 A/двухквадрантный режим 400 В, 6RA8093-4DV62-0AA0 1 600 A/четырехквадрантный режим 400 В, 6RA8093-4GS22-0AA0 1 600 A/двухквадрантный режим 575 В, 6RA8093-4GV62-0AA0 1 600 A/четырехквадрантный режим 575 В
6RA8093-4KS22-0AA0 1 500 A/двухквадрантный режим 690 В, 6RA8093-4KV62-0AA0 1 500 A/четырехквадрантный режим 690 В, 6RA8093-4LS22-0AA0 1 500 A/двухквадрантный режим 830 В, 6RA8093-4LV62-0AA0 1 500 A/четырехквадрантный режим 830 В
6RA8095-4DS22-0AA0 2 000 A/двухквадрантный режим 400 В, 6RA8095-4DV62-0AA0 2 000 A/четырехквадрантный режим 400 В
6RA8095-4GS22-0AA0 2 000 A/двухквадрантный режим 575 В, 6RA8095-4GV62-0AA0 2 000 A/четырехквадрантный режим 575 В
6RA8095-4KS22-0AA0 2 000 A/двухквадрантный режим 690 В, 6RA8095-4KV62-0AA0 2 000 A/четырехквадрантный режим 690 ВV
6RA8095-4LS22-0AA0 1 900 A/двухквадрантный режим 830 В, 6RA8095-4LV62-0AA0 1 900 A/четырехквадрантный режим 830 В
6RA8096-4GS22-0AA0 2 200 A/двухквадрантный режим 575 В, 6RA8096-4GV62-0AA0 2 200 A/четырехквадрантный режим 575 В
6RA8096-4MS22-0AA0 2 200 A/двухквадрантный режим 950 В, 6RA8096-4MV62-0AA0 2 200 A/four-quadrant operation 950 V
6RA8097-4GS22-0AA0 2 800 A/двухквадрантный режим 575 В, 6RA8097-4GV62-0AA0 2 800 A/четырехквадрантный режим 575 В
6RA8097-4KS22-0AA0 2 600 A/двухквадрантный режим 690 В, 6RA8097-4KV62-0AA0 2 600 A/четырехквадрантный режим 690 В
6RA8098-4DS22-0AA0 3 000 A/двухквадрантный режим 400 В, 6RA8098-4DV62-0AA0 3 000 A/четырехквадрантный режим 400 В
Типы нагрузки
Чтобы SINAMICS DC MASTER можно было просто согласовывать с тем или иным профилем нагрузки на механизм привода, наряду с индивидуальным определением параметров с помощью граничных кривых динамической перегрузки, можно воспользоваться заранее определенными простыми циклами нагрузки.
Примечание:
Поддержка установленного класса нагрузки преобразователя SINAMICS DC MASTER не контроллируется. Если силовая часть позволяет, то можно даже превысить длительность перегрузки по сравнению с той, которая соответсвует классу нагрузки. Это значит, что защита работающей машины или ее механической части отсутствует!Фактическая допустимая длительность перегрузки всегда выше, чем длительность перегрузки, соответствующая классу нагрузки. SINAMICS DC MASTER преобразователь контроллирует поддержку фактически допустимой длительности перегрузки для силовой части.
Класс нагрузки (параметр)
Нагрузка для преобразователя
Цикл нагрузки
DC I
IDC I длительный (IdN)
DC II
IDC II в теч.15 мин и 1.5 × IDC II for 60 с
DC III
IDC III в теч. 15 мин. и 1.5 × IDC III for 120 с
DC IV
IDC IV в теч.15 мин. и 2 × IDC IV for 10 с
US rating
IUS в теч.15 мин. и 1.5 × IUS for 60 с
Примечание:
При такой настройке для всех типов преобразователей допустимая температура окружающей среды или охлаждающего средства составляет 45 °C.Циклы нагрузки для двухквадрантного режима
Напряжение питания
SINAMICS DC MASTER преобразователь
Tu
Цикл нагрузки
DC I
DC II
DC III
DC IV
US коэффициент
Tu = 45 °Ccontinuous
15 min
100 %60 s
150 %15 min
100 %120 s
150 %15 min
100 %10 s
200 %15 min
100 %60 s
150 %В
Type
°C
A
A
A
A
A
A
A
A
A
400 В 3 AC
6RA8025‑6DS22‑0AA0
45
60
51.4
77.1
50.2
75.3
46.4
92.8
51.4
77.1
6RA8028‑6DS22‑0AA0
45
90
74.4
111
72.8
109
65.4
130
74.4
111
6RA8031‑6DS22‑0AA0
45
125
106
159
103
155
96.3
192
106
159
6RA8075‑6DS22‑0AA0
40
210
164
247
161
242
136
273
157
236
6RA8078‑6DS22‑0AA0
40
280
226
340
219
328
201
402
215
323
6RA8081‑6DS22‑0AA0
40
400
290
435
282
423
244
488
278
417
6RA8085‑6DS22‑0AA0
40
600
462
693
446
669
413
826
443
665
6RA8087‑6DS22‑0AA0
40
850
652
978
622
933
609
1 219
619
929
6RA8091‑6DS22‑0AA0
40
1 200
884
1 326
857
1 286
768
1 537
842
1 263
6RA8093‑4DS22‑0AA0
40
1 600
1 255
1 883
1 213
1 819
1 139
2 279
1 190
1 785
6RA8095‑4DS22‑0AA0
40
2 000
1 477
2 216
1 435
2 152
1 326
2 653
1 404
2 106
6RA8098‑4DS22‑0AA0
40
3 000
2 288
3 432
2 189
3 283
2 164
4 328
2 178
3 267
480 В 3 AC
6RA8025‑6FS22‑0AA0
45
60
51.4
77.1
50.2
75.3
46.4
92.8
51.4
77.1
6RA8028‑6FS22‑0AA0
45
90
74.4
111
72.8
109
65.4
130
74.4
111
6RA8031‑6FS22‑0AA0
45
125
106
159
103
155
96.3
192
106
159
6RA8075‑6FS22‑0AA0
40
210
164
247
161
242
136
273
157
236
6RA8078‑6FS22‑0AA0
40
280
226
340
219
328
201
402
215
323
6RA8082‑6FS22‑0AA0
40
450
320
480
311
466
274
548
306
460
6RA8085‑6FS22‑0AA0
40
600
462
693
446
669
413
826
443
665
6RA8087‑6FS22‑0AA0
40
850
652
978
622
933
609
1 219
619
929
6RA8091‑6FS22‑0AA0
40
1 200
884
1 326
857
1 286
768
1 537
842
1 263
575 В 3 AC
6RA8025‑6GS22‑0AA0
45
60
51.4
77.1
50.2
75.3
46.4
92.8
51.4
77.1
6RA8031‑6GS22‑0AA0
45
125
106
159
103
155
96.3
192
106
159
6RA8075‑6GS22‑0AA0
40
210
164
247
161
242
136
273
157
236
6RA8081‑6GS22‑0AA0
40
400
290
435
282
423
244
488
278
417
6RA8085‑6GS22‑0AA0
40
600
462
693
446
669
413
826
443
665
6RA8087‑6GS22‑0AA0
40
800
607
911
581
872
559
1 118
578
867
6RA8090‑6GS22‑0AA0
40
1 100
804
1 207
782
1 173
689
1 379
766
1 150
6RA8093‑4GS22‑0AA0
40
1 600
1 255
1 883
1 213
1 819
1 139
2 279
1 190
1 785
6RA8095‑4GS22‑0AA0
40
2 000
1 663
2 494
1 591
2 386
1 568
3 136
1 569
2 354
6RA8096‑4GS22‑0AA0
40
2 200
1 779
2 669
1 699
2 549
1 697
3 394
1 678
2 517
6RA8097‑4GS22‑0AA0
40
2 800
2 136
3 204
2 044
3 066
2 022
4 044
2 024
3 036
690 В 3 AC
6RA8086‑6KS22‑0AA0
40
720
553
829
527
791
515
1 031
525
788
6RA8090‑6KS22‑0AA0
40
1 000
737
1 105
715
1 072
639
1 279
702
1 053
6RA8093‑4KS22‑0AA0
40
1 500
1 171
1 757
1 140
1 710
1 036
2 073
1 116
1 674
6RA8095‑4KS22‑0AA0
40
2 000
1 589
2 383
1 522
2 283
1 505
3 011
1 503
2 255
6RA8097‑4KS22‑0AA0
40
2 600
1 992
2 989
1 906
2 859
1 887
3 774
1 876
2 815
830 В 3 AC
6RA8088‑6LS22‑0AA0
40
950
700
1 051
679
1 019
607
1 215
667
1 001
6RA8093‑4LS22‑0AA0
40
1 500
1 171
1 757
1 140
1 710
1 036
2 073
1 116
1 674
6RA8095‑4LS22‑0AA0
40
1 900
1 485
2 228
1 421
2 132
1 396
2 793
1 414
2 121
950 В 3 AC
6RA8096‑4MS22‑0AA0
40
2 200
1 674
2 511
1 603
2 404
1 570
3 141
1 588
2 382
Циклы нагрузки для нереверсивного режима
Напряжение питания
SINAMICS DC MASTER преобразователь
Tu
Цикл нагрузки
DC I
DC II
DC III
DC IV
US rating
Tu = 45 °Cдлительный
15 min
100 %60 s
150 %15 min
100 %120 s
150 %15 min
100 %10 s
200 %15 min
100 %60 s
150 %В
Type
°C
A
A
A
A
A
A
A
A
A
400 В 3 AC
6RA8013‑6DV62‑0AA0
45
15
13.9
20.8
13.5
20.2
12.6
25.2
13.9
20.8
6RA8018‑6DV62‑0AA0
45
30
24.9
37.3
24.2
36.3
22.4
44.8
24.9
37.3
6RA8025‑6DV62‑0AA0
45
60
53.1
79.6
51.8
77.7
47.2
94.4
53.1
79.6
6RA8028‑6DV62‑0AA0
45
90
78.2
117
76
114
72.2
144
78.2
117
6RA8031‑6DV62‑0AA0
45
125
106
159
103
155
95,4
190
106
159
6RA8075‑6DV62‑0AA0
40
210
164
247
161
242
136
273
157
236
6RA8078‑6DV62‑0AA0
40
280
226
340
219
328
201
402
215
323
6RA8081‑6DV62‑0AA0
40
400
300
450
292
438
247
494
285
428
6RA8085‑6DV62‑0AA0
40
600
470
706
453
680
410
820
450
675
6RA8087‑6DV62‑0AA0
40
850
658
987
634
951
579
1 159
626
939
6RA8091‑6DV62‑0AA0
40
1 200
884
1 326
857
1 286
768
1 537
842
1 263
6RA8093‑4DV62‑0AA0
40
1 600
1 255
1 883
1 213
1 819
1 139
2 279
1 190
1 785
6RA8095‑4DV62‑0AA0
40
2 000
1 477
2 216
1 435
2 152
1 326
2 653
1 404
2 106
6RA8098‑4DV62‑0AA0
40
3 000
2 288
3 432
2 189
3 283
2 164
4 328
2 178
3 267
480 В 3 AC
6RA8013‑6FV62‑0AA0
45
15
13.9
20.8
13.5
20.2
12.6
25.2
13.9
20.8
6RA8018‑6FV62‑0AA0
45
30
24.9
37.3
24.2
36.3
22.4
44.8
24.9
37.3
6RA8025‑6FV62‑0AA0
45
60
53.1
79.6
51.8
77.7
47.2
94.4
53.1
79.6
6RA8028‑6FV62‑0AA0
45
90
78.2
117
76
114
72.2
144
78.2
117
6RA8031‑6FV62‑0AA0
45
125
106
159
103
155
95.4
190
106
159
6RA8075‑6FV62‑0AA0
40
210
164
247
161
242
136
273
157
236
6RA8078‑6FV62‑0AA0
40
280
226
340
219
328
201
402
215
323
6RA8082‑6FV62‑0AA0
40
450
320
480
311
466
274
548
306
460
6RA8085‑6FV62‑0AA0
40
600
470
706
453
680
410
820
450
675
6RA8087‑6FV62‑0AA0
40
850
658
987
634
951
579
1 159
626
939
6RA8091‑6FV62‑0AA0
40
1 200
884
1 326
857
1 286
768
1 537
842
1 263
575 В 3 AC
6RA8025‑6GV62‑0AA0
45
60
53.1
79.6
51.8
77.7
47.2
94.4
53.1
79.6
6RA8031‑6GV62‑0AA0
45
125
106
159
103
155
95.4
190
106
159
6RA8075‑6GV62‑0AA0
40
210
164
247
161
242
136
273
157
236
6RA8081‑6GV62‑0AA0
40
400
300
450
292
438
247
494
285
428
6RA8085‑6GV62‑0AA0
40
600
470
706
453
680
410
820
450
675
6RA8087‑6GV62‑0AA0
40
850
658
987
634
951
579
1 159
626
939
6RA8090‑6GV62‑0AA0
40
1 100
804
1 207
782
1 173
689
1 379
766
1 150
6RA8093‑4GV62‑0AA0
40
1 600
1 255
1 883
1 213
1 819
1 139
2 279
1 190
1 785
6RA8095‑4GV62‑0AA0
40
2 000
1 663
2 494
1 591
2 386
1 568
3 136
1 569
2 354
6RA8096‑4GV62‑0AA0
40
2 200
1 779
2 669
1 699
2 549
1 697
3 394
1 678
2 517
6RA8097‑4GV62‑0AA0
40
2 800
2 136
3 204
2 044
3 066
2 022
4 044
2 024
3 036
690 В 3 AC
6RA8086‑6KV62‑0AA0
40
760
598
898
575
863
532
1 065
569
853
6RA8090‑6KV62‑0AA0
40
1 000
737
1 105
715
1 072
639
1 279
702
1 053
6RA8093‑4KV62‑0AA0
40
1 500
1 171
1 757
1 140
1 710
1 036
2 073
1 116
1 674
6RA8095‑4KV62‑0AA0
40
2 000
1 589
2 383
1 522
2 283
1 505
3 011
1 503
2 255
6RA8097‑4KV62‑0AA0
40
2 600
1 992
2 989
1 906
2 859
1 887
3 774
1 876
2 815
830 В 3 AC
6RA8088‑6LV62‑0AA0
40
950
700
1 051
679
1 019
607
1 215
667
1 001
6RA8093‑4LV62‑0AA0
40
1 500
1 171
1 757
1 140
1 710
1 036
2 073
1 116
1 674
6RA8095‑4LV62‑0AA0
40
1 900
1 485
2 228
1 421
2 132
1 396
2 793
1 414
2 121
950 В 3 AC
6RA8096‑4MV62‑0AA0
40
2 200
1 674
2 511
1 603
2 404
1 570
3 141
1 588
2 382
Дальнейшая информация
Для дальнейшей информации, пожалуйста, перейдите по ссылке:
http://support.automation.siemens.com/WW/view/en/81714558
