Расширенная панель оператора AOP30

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы

  AOP30 расширенная панель оператора является дополнительным устройством SINAMICS DC MASTER преобразователя. Она может быть заказана отдельно.  Панель оператора предназначена только для установки вне преобразователя (например, в дверь шкафа до 4 мм, установочный вырез 141,5 × 197,5 мм).

  Расширенная панель оператора обладает следующими свойствами и характеристиками:

  • Графический LCD-дисплей (240 × 64 пикселей) с подсветкой для индикации переменных процессов прямым текстом и гистограммами
  • Светодиодные индикаторы для отображения статуса работы
    • RUN зеленый
    • ALARM желтый
    • FAULT красный
  • Справочная функция, описывающая причины и способы устранения ошибок и аварийных сигналов
  • Время и дата сохраняются благодаря внутренней буферной батарее
  • Пленочная клавиатура с 26 клавишами
    • Клавиатура для управления работой привода
    • Локальный /дистанционный переключатель  для выбора входной точки (приоритет задается либо на панель оператора, либо на клеммный блок пользователя)
    • Цифровая клавиатура для ввода установки или значений параметров
    • Функциональные клавиши для навигации по меню с подсказками
  • RS232 и RS485 интерфейсы
  • Подключение источника питания 24 В
  • Преобразователем можно управлять с помощью AOP30 на расстоянии до 200 м. Кабель со встроенным питанием 24 В стандартной длины можно заказать в качестве аксессуара.
  • Двухуровневая стратегия безопасности для защиты от случайного или несанкционированного изменения настроек.
    • Работа привода  с панели оператора может быть заблокирована  с помощью пароля, обеспечивающего отображение на панели только значений параметров и переменных процессов.
    • Пароль может быть использован для предотвращения  несанкционированного изменения параметров преобразователя.
  • Передняя панель со степенью защиты IP55, задняя - IP20

  AOP30 и привод SINAMICS DC MASTER осуществляют связь через последовательный интерфейс RS485.

  AOP30 может соединяться с  CUD, а также с расширенной CUD  SINAMICS DC MASTER.

  Для работы панели AOP30 необходимо внешнее питание 24 В.



  Распределение кабеля RS485  с 24 В источником питания  CUD – макс.длина кабеля  50 м

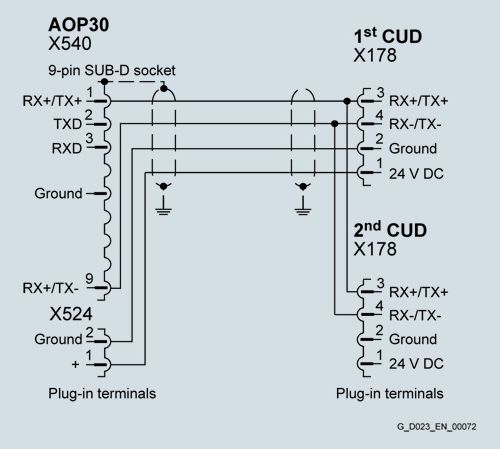

  Распределение кабеля  RS485 при использовании двух CUD (24 V источник питания от одного CUD) – макс.длина кабеля 50 м

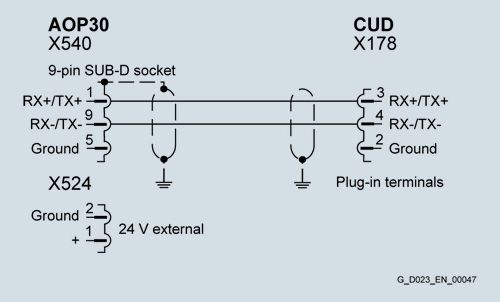

  Распределение кабеля RS485  при питании AOP30 от внешнего источника 24 В DC  – максимальная длина кабеля  200 м





  Распределение кабеля  RS232  для подключения к  AC SINAMICS блоку (не для  SINAMICS DC MASTER!)

  Функции

  Текущее состояние операций, заданные и фактические значения, параметры, индексы, неисправности и сигналы тревоги отображаются на дисплее.

  Немецкий и английский языки установлены на SINAMICS DC-MASTER в качестве стандарта. Дополнительные языки доступны при использовании  карты памяти с соответствующим языковым пакетом.

  Примечание:
   Только панель оператора № 6SL3055-0AA00-4CA4 имеет  второй интерфейс RS485. Предварительные модели не подходят для SINAMICS DC MASTER.

  Дополнительно

  Соединительный кабель с интегрированным вводом 24 В доступен для подключения к AOP через RS485.

  RS485 кабель для подключения к AOP	Длина м	Заказной номер
  к CUD	3	6RY1807-0AP00
  к двум CUD	3	6RY1807-0AP10





  Другие длины кабеля могут быть заказаны с помощью опций.

  Длина кабеля	Заказной код
  5 м	K05
  10 м	K10
  15 м	K15
  20 м	K20
  25 м	K25
  30 м	K30
  35 м	K35
  40 м	K40
  45 м	K45
  50 м	K50





  Примечание:
  При заказе кабеля RS485 с опцией, добавьте суффикс "-Z" к Заказному номеру и заказной код опции.

  Пример заказа кабеля длиной 35 м:
  6RY1807-0AP00-Z
  K35
