  Использование LED световых сигналов для индикации движения жалюзи

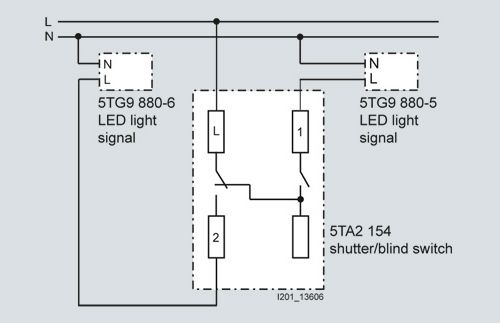

  Пример схемы



  Позиции необходимые для схемы индикации и управления движением жалюзи (на примере DELTA line)

  Наименование	зак.№
  Позиции для функции индикации движения
  LED сигнал, красный	5TG9 880-5
  LED сигнал, зеленый	5TG9 880-6
  Суппорт, 2M, для DELTA line, титановобелый, m-system	5TG2 010
  Рамка, 80-mm, одноместная, титановобелый, DELTA line	5TG2 551-0
  Позиции для функции управления движением
  Жалюзийный выключатель	5TA2 154
  Двойная клавиша, титановобелый, i-system	5TG6 212
  Рамка, 80-mm, одноместная, титановобелый, DELTA line	5TG2 551-0
