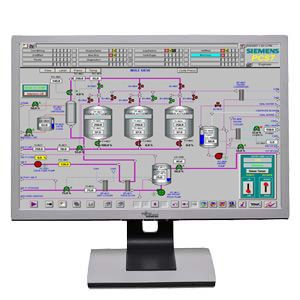

Операторская станция PCS 7/OPEN OS

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Программный пакет PCS 7/OPEN OS предлагается для интеграции сторонних контроллеров в систему управления технологическим процессом SIMATIC PCS 7 V7.1 в строгом стиле архитектуры операторской системы SIMATIC PCS 7. Поддерживаются как одноранговые (из отдельных станций), так и клиент-серверные системы макс. с 12 серверами/резервированными парами серверов и до 32 клиентов.

  Дизайн

  В зависимости от конфигурации операторской системы PCS 7/OPEN OS как отдельных станций или клиент-серверной системы,  необходимы следующие программные компоненты:

  Необходимые компоненты	Архитектура PCS 7/OPEN OS
  	Одноранговая (Одиночные станции)		Клиент-серверная
  			OS-сервер		OS-клиент
  	Нерезерв. (типа OS)	Резерв.  пара (типов OS и ES/OS)	Нерезерв.	Резерв.  пара
  Для интеграции сторонних контроллеров в новую систему управления
  PCS 7/OPEN OS Single Station Pack V7.1	1	1	‑	‑	‑
  PCS 7/OPEN OS Engineering Pack V7.1 (250 POs)2) (вместе с лицензиями OS Runtime для управления техпроцессом)	‑	1	‑	‑	‑
  WinCC/Redundancy V7.01)	‑	1	‑	‑	‑
  RS 232 или Ethernet кабель для внутренних коммуникаций между резервированными станциями1)	‑	1	‑	‑	‑
  PCS 7/OPEN OS Server Pack V7.1 (250 POs)	‑	‑	1	‑	‑
  PCS 7/OPEN OS Redundant Server Pack V7.1 (250 POs)	‑	‑	‑	1	‑
  SIMATIC PCS 7 OS Software Client V7.1 3)	‑	‑	‑	‑	1
  Для интеграции сторонних контроллеров в существующую систему управления
  PCS 7/OPEN OS Runtime Component Option V7.1 (без пакета ПО SIMATIC PCS 7 V7.1)	1	1	1	2	‑
  PCS 7/OPEN OS Engineering Component Option V7.1 2) (без пакета ПО SIMATIC PCS 7 V7.1)	‑	1	‑	‑	‑





  1) Дальнейшую информацию, можно найти в Каталоге ST PCS 7, Глава "Операторские станции", Раздел "OS Дублирование".

  2) Заказные данные в Разделе"Инженерная станция PCS 7/OPEN OS"

  3) Дальнейшую информацию и данные для заказа, можно найти в Каталоге ST PCS 7, Глава "Операторские станции", Раздел "Программное обеспечение для OS".

  Пакеты расширения PowerPacks и другое ПО для операторских станций PCS 7/OPEN OS могут быть заказаны с помошью Каталога ST PCS 7, Главаr "Операторские станции", Раздел "Программное обеспечение для OS".

  Соответствующее базовое аппаратное обеспечение для операторских станций PCS 7/OPEN OS таких как отдельные станции, серверы или клиенты находится в Разделе "Базовые платформы для ES/OS/BATCH/IT" Каталога ST PCS 7.

  Программный пакет PCS 7/OPEN OS Runtime Packages V7.1 (single station/server/redundant server)

  Пакет ПО PCS 7/OPEN OS Runtime Packages V7.1 содержит:

  • PCS 7 OS software runtime V7.1 (250 POs) для одной отдельной ОС-станции, одного ОС-сервера или двух резервированных ОС-серверов (включая WinCC/Redundancy и кабель RS 232, 10 m)
  • PCS 7/OPEN OS runtime software option
  • Лицензии для доступа к данным OPC A&E сервера.

  Программный пакет PCS 7/OPEN OS Runtime Component Option V7.1

  Пакет ПО PCS 7/OPEN OS runtime component option V7.1, устанавливаемый на отдельные ОС-станции или ОС-серверы используется для интеграции сторонних контроллеров в уже существующую систему управления SIMATIC PCS 7 V7.1. Поэтому он не содержит ПО SIMATIC PCS 7 OS Software V7.1, в отличие от программных пакетов PCS 7/OPEN OS Runtime Packages V7.1 для отдельной ОС-станции, ОС-сервера или резервированной пары ОС-серверов.

  Функции

  Программный пакет PCS 7/OPEN OS Runtime Packages V7.1 обеспечивает операторской системе SIMATIC PCS 7:

  • обмен данными со сторонними контроллерами через соответствующие OPC-сервера
  • сохранение собранной информации в единую базу данных
  • организацию и отображение данных процесса и сообщений/тревог в соответствии со сконфигурированной технологической иерархией
  • доступность данных для ОС-клиентов и Центрального Архивного Сервера (CAS)
  • синхронизацию данных между ОС-серверами
