Компактный корпус
- Заказные данные (23)
- Информационные материалы
Информационные материалы

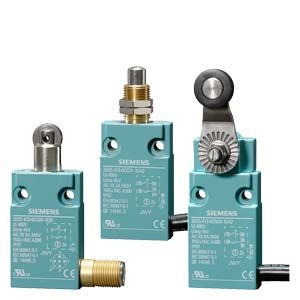

Компактные позиционные выключатели 3SE54, толщиной 16 мм и весом 80 g (без кабеля) - идеальное решение для машин и систем с ограниченным пространством для монтажа аппаратов.
Доступно два варианта выключателей 3SE54:
- Серия 3SE5413, соответствующая европейским стандартам (ширина корпуса 30 mm, расстояние между отверстиями для монтажа выключателя 20 мм).
- Серия 3SE5423 соответствует требованиям американского рынка (ширина 40 мм, расстояние между отверстиями для монтажа выключателя 25 мм).
Корпус и привод двунаправленного действия (twist actuator) - металлические. Степень защиты - IP67.
Предлагаются различные типы приводов:
- Закругленные плунжеры
- Закругленные плунжеры с фиксацией в отверстии
- Закругленные плунжеры с внешним уплотнением
- Плунжеры с роликами
- Роликовые плунжеры с фиксацией в отверстии
- Привод с механизмом двунаправленного действия (Twist levers)
Контактные блоки с быстродействующими (snap-action) контактами 1НО + 1НЗ.
НЗ контакты соответствуют требованиям IEC 60947-5-1 (принудительное размыкание).
Применение в цепях безопасности до категории 4 в соотв. с EN ISO 13849-1.
Подключение аппаратов:
- со встроенным кабелем (длина кабеля 2 или 5 м)
- с разъемом для подключения M12
Характеристики
- Металлический корпус (ширина 30 или 40 мм)
- 2 быстродействующих (snap-action) контакта
- Степень защиты IP67
Объем поставки
- Комплектные устройства с приводами
- Стандартное исполнение с кабелем подключения (длина кабеля 2 м)
- Исполнение с кабелем подключения (длина кабеля 5 м) или разъемом для подключения ( M12)
Особенности
- Компактные габаритные размеры, возможно применение при дефиците пространства для монтажа аппаратов
- Назначение, как у аппаратов типа 3SE51
- Доступны различные варианты приводов
- Привод можно повернуть на 90°
- Комплектные устройства экономят время при монтаже
- Металлический корпус и степень защиты до IP67 позволяют использовать выключатели в промышленности
- Нечувствительны к электромагнитным помехам
