Необходимые принадлежности

• Заказные данные
  (59)
• Информационные материалы

  Информационные материалы

  Опции представленные ниже

  • Фильтры ЭМС класса А
  • Фильтры ЭМС класса В

  • Дополнительные фильтры ЭМС класса В
  • Фильтры класса ЭМС В с низким током утечки

  • LC фильтры
  • Входные дроссели

  • Выходные дроссели
  • Защитные кожухи
  • Предохранители
  • Автоматы

  должны выбираться в соответствии с конкретным преобразователем. Преобразователь и принадлежности к нему должны иметь одинаковое расчетное напряжение.

  Все принадлежности сертифицированы по uL , кроме предохранителей.





  Технические данные

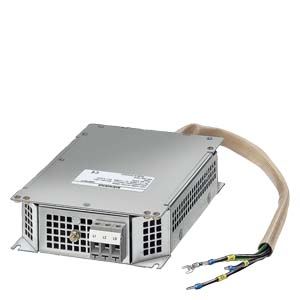

  LC-Фильтр

  Технические данные
  Сетевое напряжение	3 AC 380 В ... 480 В
  Ток (при 40 °C / 50 °C)	типоразмер A		4.5 A/4,1 A
  	типоразмер B		11.2 A/10,2 A
  	типоразмер C		32.6 A/29,7 A
  Ограничение перенапряжений на двигателе	≤1078 В
  Ограничение du/dt	≤500 В/мс
  Частота модуляции	4 kHz
  Макс. частота двигателя	150 Hz
  Макс. длина выходного кабеля	экранированный	200 м
  	неэкранированный	300 м
  Эл. прочность изоляции	Категория перенапряжения III по VDE 0110
  Электромагнитная совместимость	до 200 м длины кабеля двигателя с эмиссией по классу A, EN 55 011 в сочетании с фильтрами на входе преобразователей и неэкранированными кабелями
  Сертификация	CE по руководству для устройств низкого напряжения 73/23/EWG
  Апробация	UL в подготовке
  Механическая прочность	EN 60 068-2-31
  Относительная влажность	95 % влажность воздуха при отсутствии конденсации
  Степень защиты	IP20 (согласно EN 60 529)
  Класс изоляции	H (180 °C)
  Допустимый температурный диапазон	Рабочая температура	-10 °C ... +40 °C (+14 °F ... +104 °F)		100 % Pn
  		... +50 °C (... +122 °F)		80 % Pn
  	Температура хранения	-25 °C ... +70 °C (-13 °F ... +158 °F)
  Допустимая высота	до 2000 м	100 % Pn
  	от 2000 до 4000 м	62,5 % Pn
  Положение при установке	вертикально
  Свободное место                                                при установке	сверху	100 мм
  	снизу	100 мм
  	сбоку	100 мм
  Техника подключения	Вход, кабель или клеммы	1U1, 1V1, 1W1
  	выход, клеммы	1U2, 1V2, 1W2
  Крутящий момент при подключении кабеля	1,5 Нм ... 1,8 Нм
  Масса, приблизительно	Типоразмер A	7 кг
  	Типоразмер B	11 кг
  	Типоразмер C	29 кг









  Максимальная длина выходного кабеля при использовании выходного дросселя

  В данной таблице приведены данные о максимальных допустимых длинах выходного кабеля между

  преобразователем и двигателем при использовании выходного дросселя.



  Типоразмер	Выходной дроссель	Макс. длина кабеля до двигателя при использовании выходного дросселя (экранированный/неэкранированный кабель) Сетевое напряжение
  	Тип	200 В ... 240 В ± 10 %	380 В ... 400 В ± 10 %	401 В ... 480 В ± 10 %
  A	6SE6400‑3TC00‑4AD3	200 м/300 м	-	-
  A	6SE6400‑3TC00‑4AD2	200 м/300 м	150 м/225 м	100 м/150 м
  B	6SE6400‑3TC01‑0BD3	200 м/300 м	150 м/225 м	100 м/150 м
  C	6SE6400‑3TC03‑2CD3	200 м/300 м	200 м/300 м	100 м/150 м
