1FK7 серводвигатели с угловым геликоидальным редуктором

• Заказные данные
  (22)
• Информационные материалы

  Информационные материалы

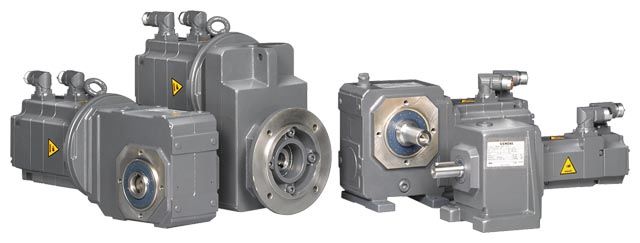

  Мотор-редукторы для сервоприводов состоят из синхронных двигателей 1FK7 и непосредственно присоединенных к ним цилиндрических или конических редукторов.

  Эти мотор-редукторы поставляются в виде готового смонтированного блока с заполненным маслом редуктором.

  Спектр типов охватывает двигатели с цилиндрическим редуктором с 9 типоразмерами, плоские мотор-редукторы с 5 типоразмерами, конические мотор-редукторы с 8 типоразмерами червячные редукторы с 5 типоразмерами. С многочисленными опциями могут реализоваться самые разнообразные возможности установки.

  мотор-редукторы для сервоприводов 1FK7 предназначены для работы без внешней вентиляции и рассеивают возникающие тепловые потери поверхностью корпуса.

  мотор-редукторы 1FK7 вместе с системой приводов SINAMICS S120 образуют эффективную систему с высокой функциональностью. Встроенный датчик для регулирования скорости и положения выбираются в зависимости от применения так же, как для синхронных двигателей 1FK7.

  Область применения

  Мотор-редукторы для сервоприводов 1FK7 оптимальны для применения в общем машиностроении для простых задач позиционирования и непрерывного движения с высокой точностью, например для:

  • Упаковочных машин
  • Штабелеров
  • Машин для обработки дерева, стекла, керамики
  • Разливочных дозирующих устройств
  • Конвейеров

  Особенности

  • Очень компактное исполнение (не требуется муфты между двигателем и редуктором)
  • Не требуют обслуживания и смазки в течение всего срока службы (исключение червячный редуктор)
  • Высокий КПД
  • Малый люфт
  • Меньший шум благодаря косозубому зацеплению
  • Длительный срок службы (исключение червячный редуктор)
  • Пригодны для повторно-кратковременного и непрерывного режимов
  • Недорогое решение по сравнению с планетарными мотор-редукторами

  Опции

  ENG_157211.PDF

  Технические данные

  1FK7 серводвигатели с угловым геликоидальным редуктором
  Номинальное передаточное отношение i ном	4 … 76
  Номинальный момент привода M2	3.8 … 1626 Нм
  Макс. доп. момент ускорения M2макс	22 … 4650 Нм
  Люфт	10 … 12 угл.мин.
  КПД η	94% до 96%
  Механические опции	Сплошной вал, Полый вал со шпонкой Полый вал с зажимом / стяжной шайбой, Фланец Лапы Отверстия с резьбой, Опора крутящего момента









  Дальнейшая информация

  Для проектирования мотор-редукторов и в качестве помощи при выборе и заказе может использоваться инструмент «CAD CREATOR», который содержит все технические данные и габаритные размеры.
  Заказной № CD-ROM.6SL3075-0AA00-0AG0
  В Интернете «CAD CREATOR» доступен по адресу:


  http://www.siemens.com/cad-creator


  Дополнительные мотор-редукторы Siemens можно найти на:


  http://www.siemens.com/sgmdesigner


  Дополнительные мотор-редукторы Siemens можно найти на:





  Пояснения к обозначениям в таблицах выбора
  P2	кВт (л.с.)	Механическая мощность на выходном валу (в режиме S3)
  n2	об/мин.	Частота вращения на выходе редуктора при скорости двигателяn 1 = 3000 об/мин. при горизонтальном положении выходного вала
  M2	Нм	Номинальный момент привода редуктора в режиме S3
  M2макс	Нм	Макс. допустимый момент ускорения редуктора
  iном		Номинальное передаточное отношение редуктора (приближ. десятичное число)
  iточн		Точное передаточное отношение редуктора (для ввода параметров в преобразователь)
  Frдоп	Н	Макс. доп. поперечное усилие на валу
  fB		Коэффициент перегрузки редуктора (отношение макс. доп. момента ускорения к пусковому крутящему моменту двигателя и передаточному отношению)
  Габарит редуктора	C... F... K... S...	Обозначение типа редуктора и габариты редуктора
  ВО	(высота оси вращения)	Двигатель габарит (двигатели 1FK7 являются с высотами оси вращения 36, 48, 63, 80 и 100)
  Краткие обозначения		Краткими обозначениями описываются тип редуктора, габариты, передаточное отношение и механическое исполнение
  Масса	кг	Общая масса с упаковкой мотор-редуктора
