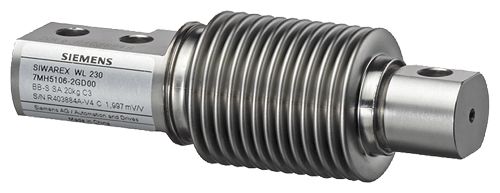

  Весоизмерительная ячейка на базе изгибного стержня, для эксплуатации в небольших резервуарных и платформенных весах.

  Дизайн

  Измерительный элемент представляет собой двойную изгибную полосу из нержавеющей стали, на которой расположены 4 расширительных измерительных полоски (DMS). DMS установлены таким образом, что две из них работают на растяжение, а две других - на сплющивание. За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.

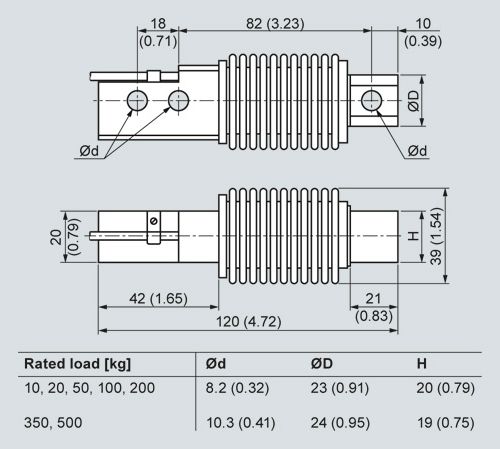

  Чертеж



  Номинальная нагрузка в кг	d [мм]	D [мм]	H [мм]
  10, 20, 50, 100, 200	8.2	23	20
  500	10.3	24	19





  Весоизмерительная ячейка SIWAREXWL 230 BB-S SA, размеры

  Технические данные

  SIWAREX WL 230 BB-S SA
  Возм. области применения	Резервуарные весы, ленточные и платформенные весы
  Конструктивное исполнение	Изгибный стержень
  Ном. нагрузка/макс. нагрузка Eмакс.	10, 20, 50, 100, 200, 500 кг
  Класс точности по OIML R60	C3
  Макс. цена деления nLC	3 000
  Мин. цена деления Vмин
  E макс = 101), 20, 50,100 кг	Eмакс/15 000
  E макс = 200, 500 кг	Eмакс/6000
  Мин. диапазон применения Rмин(LC)
  E макс = 10, 20, 50,100 кг	30 %
  E макс = 200, 500 кг	50 %
  Комбинированная погрешность Fcomb	≤ 0.02 % Cn
  Переменность Fv	≤ 0.017 % Cn
  Возврат нулевого сигнала	не применяется
  Погрешность ползучести Fcr
  30 мин	≤ ± 0.02 % Cn
  Температурный коэффицент
  • Нулевой сигнал TKo	≤ ± 0.017 % Cn/5 K
  • Показатель TKc	≤ ± 0.014 % Cn/5 K
  Минимальная предварительная нагрузка Eмин	0 % Eмакс.
  Макс. рабочая нагрузка Lu	150 % Eмакс.
  Разрушающая нагрузка Ld	300 % Eмакс.
  Макс. поперечная нагрузка LIq	0.01 % Eмакс.
  Номинальный измерительный путь hn при Eмакс.	0.3 мм
  Напряжение питания (диапазон)	5 ... 10 В пост. тока
  Номинальный показатель Cn	2.0 ± 0.02 % мВ/В
  Допуск нулевого сигнала D о	< ± 1.0 % Cn
  Входное сопротивление Re	460 Ω ± 50 Ω
  Выходное сопротивление Ra	350 Ω ± 3.5 Ω
  Сопротивление изоляции Ris	5 000 MΩ при 50 V DC
  Номинальный диапазон температур Btn	-10 ... +40 °C
  Диапазон рабочих температур Btu	-35 ... +65 °C
  Диапазон температур хранения Bts	-35 ... +65 °C
  Материалы чувствительного элемента (DIN)	Нержавеющая сталь
  Степень защиты по DIN EN 60 529; IEC 60 529	IP68
  Макс. момент затяжки крепежных винтов
  E макс = 10, 20, 50, 100, 200 кг	23 Нм
  E макс = 500 кг	70 Нм
  SC-калибровка током	Стандарт
  Кабельная разводка
  Принцип действия	Цвет
  EXC + (питание +)	Зеленый
  EXC - (питание -)	Черный
  SIG + (измерительный сигнал +)	Белый
  SIG - (измерительный сигнал -)	Красный
  Экран	Прозрачный
