  Информационные материалы

  Технология IO-Link позволяет осуществлять подключение стандартных датчиков к IO-Link мастерам. Однако, подключение стандартных датчиков непосредственно к IO-Link мастеру не позволяет полностью использовать потенциал IO-Link. Решение этой проблемы заключается в технологии модулей IO-Link. Использование этой технологии представляет более привлекательное решение по стоимости в сравнении с непосредственным подключением датчиков/приводов.

  Модули I/O IO-Link полезное дополнение к станциям распределенной периферии ET200S.

  Технология модулей I/O  IO-Link расширяет подключение IO-Link от простого метода соединения point-to-point  в направлении распределенных структур. Однако, должно быть отмечено, что длина кабелей подключения к IO-Link не должна превышать расстояние между  IO-Link модулем и мастером 20 м.

  Использование пассивных распределителей с соответствующим комплексом подтверждения ошибок соединения больше не требуется.

  Передача параметров и сигналов диагностики

  Модули I/O IO-Link позволяют дополнительно передавать параметры и сигналы диагностики. С помощью этого, например, параметрировать входы модулей как NC контакты или NO контакты через IO-Link. О перегрузке или коротком замыкании цепи питания датчика система управления получает сигнал через IO-Link мастер.

  Терминалы M8 и M12

  Терминалы M8 и M12 предназначены для подключения датчиков. Подключение к IO-Link  мастеру  производится с использованием стандартного соединительного кабеля M12.

  Область применения

  IO-Link I/O модули применяются там, где ранее использовались пассивные распределители для подключения бинарных датчиков.



  Пример применения: Замена пассивных распределителей модулями IO-Link I/O

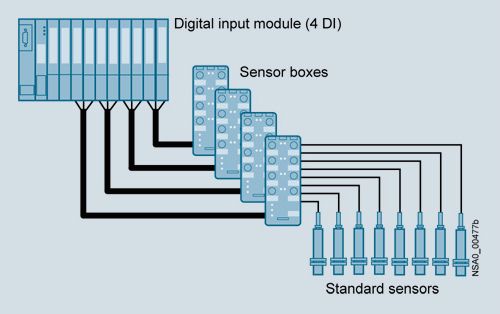

  Прежняя технология с пассивными распределителями.

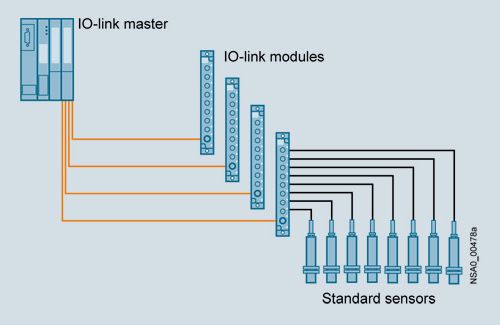

  Технология с модулями IO-Link I/O.

  Особенности

  Применение  IO-Link I/O модулей позволяет получить следующие преимущества:

  • Экономичное использование инновационной технологии IO-Link также для бинарных датчиков/приводов
  • Оптимальное использование всех портов IO-Link мастера
  • Подключение нескольких бинарных датчиков /приводов (элементов управления) к одному порту IO-Link мастера, следовательно, более дешевое подключение бинарных датчиков / элементов управления к системе управления через IO-Link
  • Использование параметров для бинарных датчиков (например, NC контакты, NO контакты и выдержка времени на входе могут быть настраиваемыми)
  • Сокращение протяженности кабельных соединений, и, следовательно, снижение риска ошибок подключения, обходясь без пассивных распределителей
  • Расширение структур распределения при использовании  простого соединения point-to-point
  • Легкая и изящная интеграция датчиков/элементов управления в пределах радиуса 20 м вокруг станции ET200S
  • Возможность передачи параметра и диагностических сигналов (например, датчика перегрузки питания)
  • Возможность использования в тяжелых условиях благодаря компактному исполнению и высокой степени защиты IP67
