Обзор продуктов

Преобразователи частоты для станций распределенной периферии SIMATIC ET 200

Предлагаемые преобразователи частоты являются модулями, предназначенными для полной интеграции в систему ET 200S. Преобразователи доступны в исполнениях со степенью защиты IP20 (серия SIMATIC ET 200S FC) и со степенью защиты IP65 (серия SIMATIC ET 200pro FC).
Широкий диапазон возможностей преобразователей расширяет функциональную область применения модулей в обеих системах (т.е. входа и выходы, технологические модули, контакторы и мягкие пуски). С соответствующим интерфейсным модулем возможно подключение преобразователей ET 200 по шине PROFIBUS и PROFINET а также подключение к PLC.
Функции безопасности могут быть активированы через местное управление или через PROFIsafe.
Обзор основных возможностей преобразователей частоты SIMATIC ET 200S FC приведены в таблице ниже. Полный обзор продуктов, включающий заказные номера и технические данные можно найти в каталоге IK PI « Промышленная связь для автоматизации и приводов» (информация по SIMATIC ET 200pro FC появиться в ближайшее время) и в Интернете по следующей ссылке:

http://www.siemens.com/et200s-fc

http://www.siemens.com/et200pro-fc

	SIMATIC ET 200S FC
Основные возможности	Полная интеграция преобразователя частоты в станции распределенной периферии со степенью защиты IP 20 Простота сборки в систему и низкая вероятность ошибке при монтаже Компактный дизайн Возможность быстрой замены преобразователя без спец. инструментов при необходимости ( «горячая замена» ) Встроенные функции: скалярное управление (V/f), векторное с/без обратной связи по скорости Функция рекуперации благодаря силовой электронике последнего поколения Модульная технология на базе Модулей управления (CU) и силовых блоков (PM) Исполнения преобразователя с встроенной, независимой функцией безопасности не требующей дополнительных внешних подключений
Номинальная мощность	0.75 кВт 2.2 кВт 4.0 кВт
Сетевое напряжение	380 ... 480 В 3 AC +10 % -10 %
Совместимость	Control Unit + Power Module при размерах до 0.75 кВт: 80 мм, иначе 145 мм
Частота сети	47 ... 63 Hz
Перегрузочная способность	• 1.5 x расчетный выходной ток в теч. 60 сек., каждые 300 сек • 2 x расчетный выходной ток в теч. 3 сек., каждые 300 сек
Выходная частота	0 ... 650 Гц
Частота импульсов	8 кГц (стандарт) 2 ... 16 кГц (ступенями 2 кГц)
Диапазоны частот, которые могут быть пропущены	1, программируемый
Эффективность	≥96 %
Последовательный интерфейс	подключение по шине PROFIBUS PROFIBUS через IM151 подключение по шине PROFINET через IM151-3PN подключение к PLC через IM151 CPU и IM151-7 F CPU RS232 интерфейс с USS протоколом и программой STARTER для ввода в эксплуатацию Разъем для Micro Memory Card для установки и загрузки параметров PTC/KTY84 интерфейс Датчики скорости (Sub-D connector) однополюсных HTL инкрементных кодеров Активация встроенных защитных функций с помощью PROFIsafe используя модуль PM-D F PROFIsafe Power Module или Safety Local Power Module PM-D F X1
Соответствие стандартам	UL, cUL, CE and c-tick, соответствует правилам для низкого напряжения 73/23/EEC, соответствует EMC директиве 89/336/EEC
Функции защиты	Соответствие стандартам безопасности категории 3 по EN 954-1 и SIL2 of IEC 61508: • Безопасный крутящий момент • Безопасная скорость • Безопасная остановка 1 Функции «Безопасная скорость» и «Безопасная остановка» сертифицированы для асинхронных электродвигателей. Эти функции не подходят для двигателей со специальным азначением.
Степень защиты	IP20

SIMATIC ET 200S FC
Модули контроля

SIMATIC ET 200S FC

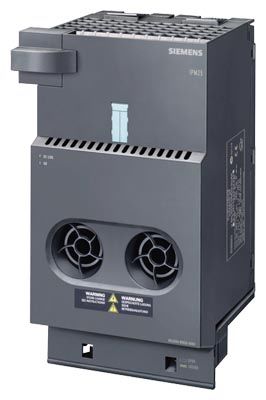

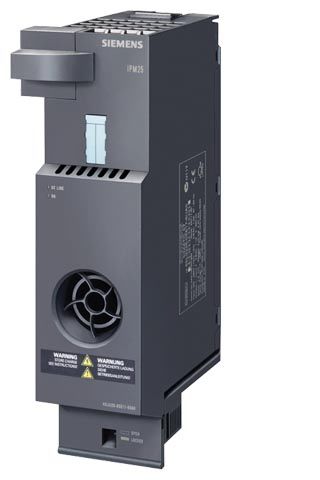

Силовые модули

	SIMATIC ET 200pro FC
Основные возможности	Полная интеграция преобразователя частоты в станции распределенной периферии со степенью защиты IP65 Простота сборки в систему и низкая вероятность ошибки при монтаже Возможность быстрой замены преобразователя без спец. инструментов Встроенные функции: скалярное управление (V/f), векторное с/без обратной связи по скорости Функция рекуперации благодаря силовой электронике последнего поколения Исполнения преобразователя с встроенной, независимой функцией безопасности не требующей дополнительных внешних подключений
Номинальная мощность	1.1 кВт (при 0 ... 55 °C температуре окружающей сети) 1.5 кВт (при 0 ... 45 °C температуре окружающей сети)
Сетевое напряжение	380 ... 480 В 3 AC +10 % -10 %
Совместимость	155 мм
Частота сети	47 ... 63 Гц
Перегрузочная способность	1.5 x расчетный выходной ток в теч. 60 сек., каждые 300 сек 2 x расчетный выходной ток в теч. 3 сек., каждые 300 сек
Выходная частота	0 ... 650 Гц
Частота импульсов	4 кГц (стандарт) 2 ... 16 кГц (ступенями 2 кГц)
Диапазоны частоты, которые могут быть пропущены	1, программируемый
Эффективность	≥96 %
Последовательный интерфейс	• Подключение по шине PROFIBUS через IM154-1 и IM154-2 • Скоро возможно подключение по шине PROFINET через IM154-4PN и подкдлючение к IM154-8 CPU • Оптический интерфейс с USS протоколом для кабеля RS232 • Контрольный сигнал для электромеханического тормоза 180 В DC • Разъем для Micro Memory Card (MMC) для установки и загрузки параметров • PTC/KTY84 интерфейс для температурного мониторинга • Активация встроенных защитных функций с помощью Safety Local Isolator Module F RSM или посредством F-Switch PROFIsafe
Соответствие стандартам	UL, cUL, CE and c-tick, соответствует правилам для низкого напряжения 73/23/EEC, соответствует EMC директиве 89/336/EEC
Функции защиты	Соответствие стандартам безопасности категории 3 по EN 954-1 и SIL2 of IEC 61508: Безопасный крутящий момент Безопасная скорость Безопасная остановка 1 Функции «Безопасная скорость» и «Безопасная остановка» сертифицированы для асинхронных электродвигателей. Эти функции не подходят для двигателей со специальным значением.
Степень защиты	IP65

SIMATIC ET 200pro FC
Стандартный преобразователь

SIMATIC ET 200pro FC Failsafe
Станция ET 200pro с двумя установленными преобразователями частоты

SINAMICS G110 преобразователь частоты

SINAMICS G110 – это частотный преобразователь с базовым набором функций для промышленного применения в приводах, требующих регулирования скорости. В таблице представлен обзор его основных свойств. Последняя техническая документация (каталоги, установочные размеры, сертификаты, руководство пользователя и инструкции по эксплуатации) доступны в каталоге D 11.1 и в интернете:

http://www.siemens.com/sinamics-g110.

	SINAMICS G110
Основная область применения	SINAMICS G110 идеальный частотный преобразователь для маломощных приводов. Может быть использован для большого круга промышленного применения в приводах с разнообразными скоростями. Чрезвычайно компактный преобразователь SINAMICS G110 обеспечивает регулирование скорости по скалярному закону управления при питании от однофазной сети с напряжением (200 …240В).
Диапазон мощности	0.12 кВт ... 3.0 кВт
Напряжение питающей сети	200 В ... 240 В 1 AC, ±10 %
Типы сетей	IT, TN, TT
Частота сети	50/60 Гц
Выходная частота	0 Гц ... 650 Гц
Законы управления	V/f линейная зависимость (M~n) V/f квадратичная зависимость (M~n2) V/f программируемая зависимость
Фиксированные частоты	3, программируемые
Частота диафрагмирования	1, программируемая
Цифровые входы	3 программируемых цифровых входа 24 V DC
Аналоговые входы	1 для установки 0 В дo 10 В, масштабируемый или для использования как 4-цифровой вход
Выход	1 цифровой выход 24 V DC
Интерфейс	RS485 интерфейс для подключения USS протокола
Функциональность	Автоматический перезапуск при пропадании или ошибке по напряжению Простота в подключении Быстрое токоограничение для безаварийной работы Возможность параметрирования кривой разгона и торможения
Функции защиты от	• пониженного напряжения • перенапряжения • замыкания на землю • короткому замыканию • блокировки двигателя • I 2 t тепловой защиты двигателя • перегрева преобразователя • перегрева двигателя
Подключаемые двигатели	Асинхронные двигатели
Степень защиты	IP20
Метод охлаждения ≤ 0.75 кВт преобразователи > 0.75 кВт преобразователи	Охлаждение с помощью радиатора с ребрами методом конвекции; также доступны иные исполнения Специальное охлаждение (встроенный вентилятор)
Соответствие стандартам	Соответствие нормам электромагнитной совместимости CE, сертифицирован по UL по cUL, c-tick

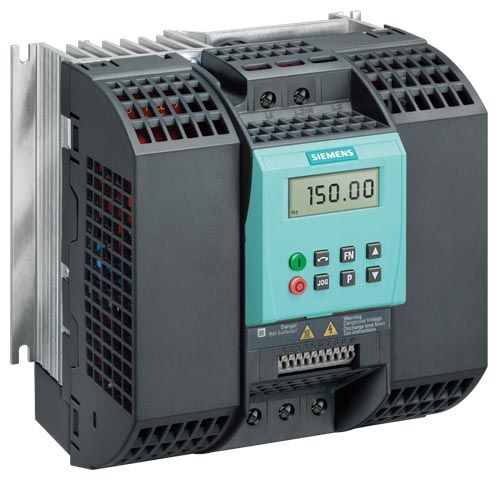

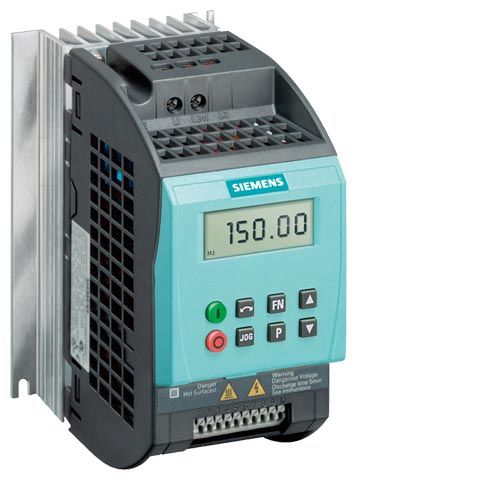

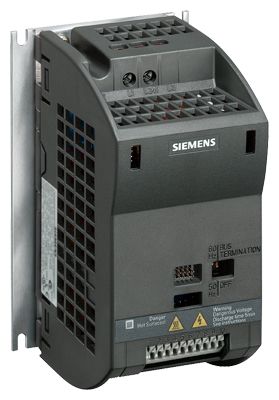

SINAMICS G110 образец

MICROMASTER 410/420/430/440 преобразователи частоты

Преобразователи MICROMASTER от Siemens являются прекрасным дополнением электродвигателей. В таблице представлен обзор свойств этих преобразователей. Для детального обзора продуктов, включая коды заказов, технические данные и пояснения см. каталог DA 51.2.
Для получения самой новой информации о преобразователях частоты MICROMASTER 410/420/430/440 зайдите по ссылке:

http://www.siemens.com/micromaster.

	MICROMASTER 410	MICROMASTER 420	MICROMASTER 430	MICROMASTER 440
Основная область применения	«Идеальное решение с минимальной ценой»Преобразователь предназначен для регулирования скорости вращения стандартного трехфазного асинхронного двигателя при наличии только однофазной питающей сети. Основная область применения: насосы, вентиляторы, привода автоматических дверей, привода рекламных счетов скидка 1)	"Универсальный преобразователь" Для регулирования скорости вращения стандартных приводов и решения задач автоматизации технологического процесса. Основная область применения: конвейеры, упаковочные машины, насосы, вентиляторы	"Специалист по насосам и вентиляторам" Программное обеспечение оптимизировано для решения типовых задач	Благодаря наличию режима векторного управления (с/без обратной связи по скорости) преобразователь может использоваться для решения задач, требующих применения приводов с большим диапазоном регулирования. Область применения: в текстильной, пищевой промышленностях, конвейеры, экструдеры.
Диапазон мощности	0.12 кВт ... 0.75кВт	0.12 кВт ... 11 кВт	7.5 кВт ... 250 кВт	0.12 кВт ... 250 кВт
Напряжение питающей сети	100 В ... 120 V 1 AC 200 В ... 240 V 1 AC	200 В ... 240 V 1 AC 200 В ... 240 V 3 AC 380 В ... 480 V 3 AC	380 В ... 480 В 3 AC	200В ... 240 В 1 AC 200 В ... 240 В 3 AC 380 В... 480 В 3 AC 500 В ... 600 В 3 AC
Законы управления	• V/f характеристики • Параметрируемые входы V/f • FCC (прямое управление протоколом)	• V/f характеристики • Параметрируемые входы V/f • FCC (прямое управление протоколом)	• V/f характеристики • Параметрируемые входы V/f • FCC (прямое управление протоколом)	• V/f характеристики • Параметрируемые входы V/f • FCC (прямое управление протоколом) • векторное управление
Технологический регулятор		Встроенный ПИ регулятор	Встроенный ПИД регулятор	Встроенный ПИД регулятор (автоподстройка)
Цифровые и аналоговые выходы	3 цифровых выхода 1 аналоговый выход	3 цифровых выхода 1 аналоговый выход	6 цифровых выходов 2 аналоговых выхода 1 PTC/KTY выход	6 цифровых выходов 2 аналоговых выхода 1 PTC/KTY выход
Выход	1 релейный выход	1 аналоговый выход 1 релейный выход	2 аналоговых выхода 3 релейных выхода	2 аналоговых выхода 3 релейных выхода
Интерфейс	Возможно подключение к LOGO! Или SIMATICS7-200	Лучше всего подходит для решения задач с SIMATIC S7-200, SIMATIC S7-300/400 (TIA) or SIMOTION	Лучше всего подходит для решения задач автоматизации SIMATIC S7-200, SIMATIC S7-300/400 (TIA) or SIMOTION	Лучше всего подходит для решения задач автоматизации SIMATIC S7-200, SIMATIC S7-300/400 (TIA) or SIMOTION
Дополнительные возможности	• Естествен охлаждение (радиатор) • Простое включение и быстрый ввод в эксплуатацию)	• BICO технология • Встроенный электормеханический тормоз	• Режим энергосбережения • Контроль нагрузки (определение «сухого хода» насоса) • Каскадный запуск двигателей	• 3 набора параметров • Встроенный тормозной блок (до 75 кВт) • BICO технология

Образцы MICROMASTER 410/420/430/440

Решения для распределенной периферии-
MICROMASTER 411/COMBIMASTER 411 преобразователи и моторы-редукторы

Преобразователи частоты и моторы-редукторы MICROMASTER 411/COMBIMASTER 411 от Siemens доступны как решения для распределенной периферии. В таблице представлен обзор основных свойств этих продуктов. Полную информацию о продукте включая код заказа, технические характеристики и описания можно найти в каталоге DA 51.3 MICROMASTER 411/COMBIMASTER 411.
Самая последняя информация доступна в Интернете по ссылкам:

http://www.siemens.com/combimaster или
http://www.siemens.com/gearedmotors.

	MICROMASTER 411	COMBIMASTER 411	Моторы-редукторы
Основная область применения	Преобразователь для распределенной периферии может использоваться для решения задач, требующих применения приводов с большим диапазоном регулирования. Основная область применения: насосы, вентиляторы, конвейеры и т.д		Цилиндрический мотор-редукор 2KG31, 2KG36, 2KG41, 2KG46	Плоский 2KG32, 2KG42	Конический 2KG33, 2KG43	Цилиндрический с червячной передачей 2KG34	Червячный 2KG35
Диапазон мощности	0.37 кВт ... 3 кВт		0.09 кВт ... 45 кВт			0.09 кВт ... 7.5 кВт	0.09 кВт ... 1.5 кВт
Напряжение питающей сети	380 В ... 480 В 3 AC		230/400 VΔ/Y; 500 VΔ/Y; 400/690 VΔ/Y
Типоразмер преобразователя	CSB CSC	71 ... 100 90/100	63 ... 225			63 ... 132	63 ... 90
Виды исполнения		IMB3 IMB5 IMV1 (с защитной крышкой) IMV1 (с защитной крышкой) IMB14 (со стандартным фланцем) IMB14 (со специальным фланцем) IMB35	Исполнение на лапах Фланцевое исполнение	Исполнение на лапах Фланцевое исполнение
Степень защиты	IP65	IP55	IP55 (IP65, IP56)
Дополнительные технические характеристики	• V/f характеристики • Параметрируемые входы V/f • FCC (прямое управление протоколом) • PI встроенный регулятор • 3 цифровых входа • 1 аналоговый вход • 1 релейный выход • Встроенный тормозной блок • Полная совместимость с ECOFAST системами при специальном исполнении для контроля напряжения и быстрого перезапуска.		Алюминий или чугун Крутящий момент 82... 20000Нм	Алюминий или чугун Крутящий момент 150... 20000Нм	Алюминий или чугун Крутящий момент 130... 20000Нм	Алюминий или чугун Крутящий момент 120... 1590Нм	Алюминий или чугун Крутящий момент 50...185Нм

Образец MICROMASTER 411

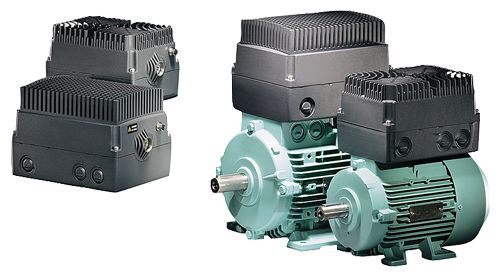

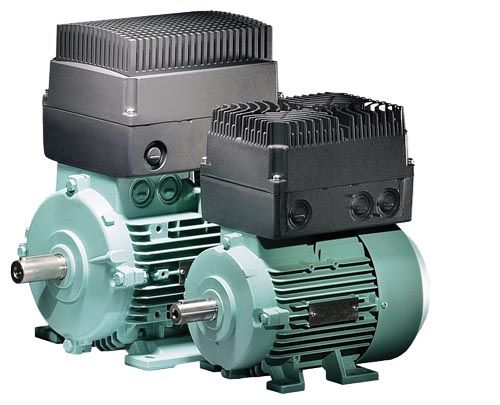

Образец COMBIMASTER 411

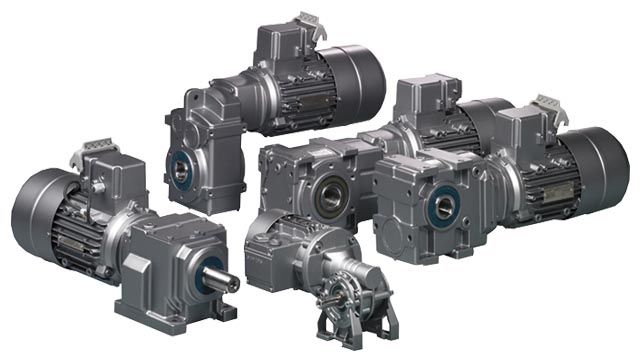

Образцы двигателей

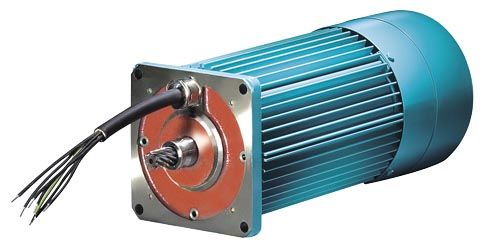

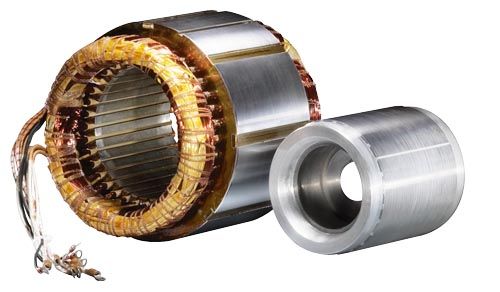

Двигатели изготавливаемые на заказ

В дополнение к большому выбору продуктов из наших каталогов, мы также предоставляем двигатели изготовленные на заказ.
Мы разрабатываем уникальные двигатели, изготавливаем и поставляем образцы в соответствии с Вашими индивидуальными требованиями.
За дополнительной информацией Вы можете обратиться в любой офис компании Siemens как в Германии, так и по всему миру. см. раздел "Контакты офисов всемирной сети Siemens"
Пожалуйста, укажите детали.

Мы представляем Вашему вниманию список двигателей, которые уже были изготовлены по индивидуальным заказам наших клиентов:

• Высокоскоростные двигатели для текстильной промышленности и компрессоров
• Двигатели с жидкостным охлаждением
• Синхронные генераторы
• Двигатели для деревообрабатывающей промышленности
• Морозоустойчивые двигатели для холодильных камер/компрессоров
• Вращающиеся двигатели для работы в тяжелых условиях
• Двигатели для насосов со специальным валом/специальными материалами
• Однофазные двигатели для промышленного использования
• Двигатели для работы с увеличенными мощностями/увеличенным размером

Морозоустойчивые двигатели для холодильных камер

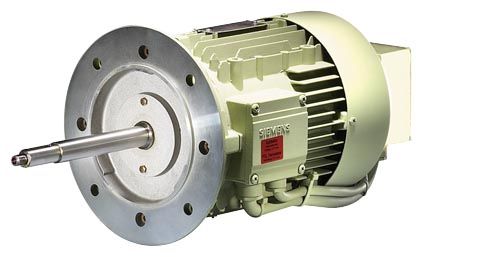

Двигатели для насосов со специальным валом/специальными материалами

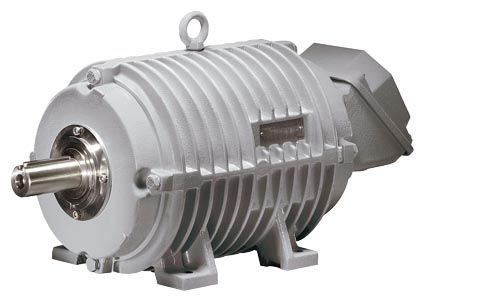

Вращающиеся двигатели для работы в тяжелых условиях

Асинхронные электродвигатели

NEMA motors

Для соответствия национальным спецификам рынков США, Канады и Мексики, мы производим низковольтные электродвигатели согласно стандартам NEMA для большого круга технологического применения. Это включает разработку двигателей согласно акту US, EPACT (определенные минимальные стандарты эффективности), также двигателей согласно NEMA (максимальные уровни эффективности). Наши двигатели NEMA обеспечивают высокую надежность в работе и максимальный срок службы. Разработанные и сконструированные для больших нагрузок двигатели NEMA успешно работают в тяжелейших промышленных условиях строго в соответствии с международными стандартами качества ISO 9001; с максимальной работоспособностью, надежностью и эффективностью.
Подробную информацию включая коды заказа и технические характеристики, вы можете найти в каталоге D 81.2 U.S./Canada по ссылке:

http://www.sea.siemens.com/motors.

	NEMA-Motoren (NEMA = National Electrical Manufacturers Association)
Типоразмер	NEMA размер 56 ... 449
Диапазон мощности	0.25 л.с. ... 500 л.с.
Число полюсов	2/4/6/8
Диапазон напряжения	230/460/575 В 3 AC
Частота	60 Гц, 50 Гц по запросу
Типы исполнения	Исполнение на лапах, фланец типа D , фланец типа C, фланец типа P
Покрытие	Чугун, алюминий или сталь
Метод охлаждения	Поверхностно-охлаждаемый или со встроенной вентиляцией
Температурный класс	F при использовании по темп. классу B
Обзор моделей	Двигатели общего назначения
	Определенные минимальные стандарты эффективности или NEMA максимальные уровни эффективности
	Стандартные электродвигатели общего промышленного назначения
	Алюминиевое или чугунное исполнение
	Двигатели для работы в тяжелом режиме
	Минимальные стандарты эффективности или NEMA стандарты
	Чугунное исполнение
	Двигатели для работы в экстремальных климатических условиях
	Двигатели для работы в тяжелом режиме IEEE841
	Уровни эффективности рекомендуемые IEEE которые превосходят стандарты EPACT
	Двигатели для использования в нефтехимической промышленности (согласно IEEE841)
	Чугунное исполнение
	Взрывоустойчивые двигатели
	Уровни эффективности равны или превосходят EPACT
	Модели в соответствии с категорией 1, классом I, группой D и классом II, групп F&G
	Модели в соответствии с категорией 1, классом I, групп C&D

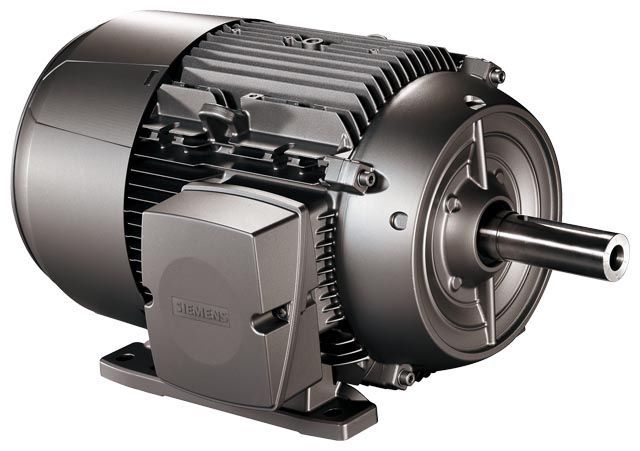

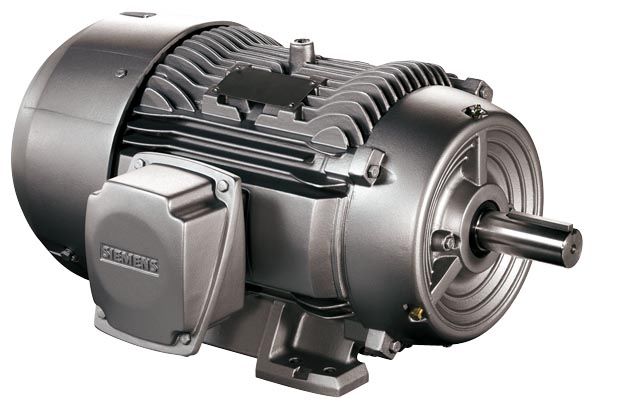

Образец NEMA двигателя, тяжелый режим SD100, чугун

Образец NEMA двигателя, общее назначение GP10A, алюминий
