AirLINE Ex: Пневмоострова интегрированные с ET 200iSP

• Информационные материалы

  Информационные материалы

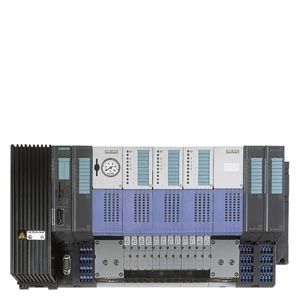

  AirLINE Ex 8650 представляет собой пневмоостров, специально разработанный для ET 200iSP, распределенных систем SIMATIC PCS 7 и используется для процесса управления и  в зонах повышенной опасности Zone 1/21. Благодаря интеграции пневмораспределителей в станцию ET 200iSP , электрические I/O функции расширены пневмораспределителями  3/2 или 5/2.

  Пневмоострова снижают стоимость по электромонтажу и соответствующей документации. Они сохраняют пространство, сокращают потери энергии и самонагрев.

  Типичные приложения пневмоостровов находятся в таких отраслях как: биотехнология, фармацевтика и химия.



  Примечание:
  Как составная часть ET 200iSP, пневмоостров AirLINE Ex 8650 может быть использован в SIMATIC PCS 7 V6.1 or V7. Он подключается с помощью 152-1 интерфейсного модуля, станции ET 200iSP. Это поддерживается с помощь. Generic Station Description (GSD), Electronic Device Description (EDD) и Hardware Support Package (HSP).



  Дизайн

  Пневмоостров AirLINE Ex 8650, собирается из частей, состоящих из терминального модуля, функционального модуля и пневматического модуля.

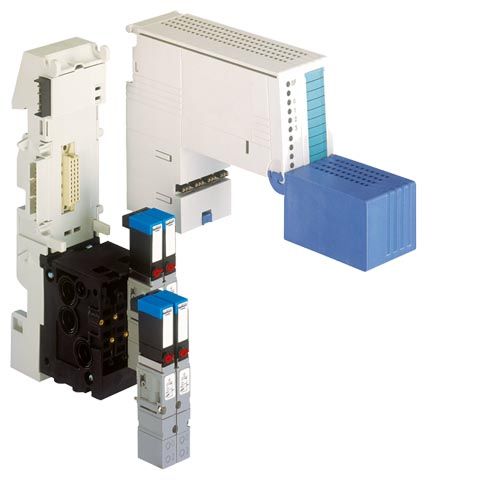

  Пневмосекция включает в себя терминальный модуль с электроразводкой, оснащенный основным электронным модулем (вверху) и пневматическим модулем (внизу), на котором установлены клапаны.



  Пневмосекция

  Клапаны и их электронные модули электробезопасные (EEx-i). Для целей обслуживания они легко вынимаются и заменяются спереди пневмоострова.

  Пневмоостров AirLINE Ex 8650 питается сжатым воздухом через воздушные каналы, отработанный воздух выходит таким же образом. Соединительные прокладки заканчиваются с каждой стороны модулями  ET 200iSP. Пневмосекции могут совмещаться между собой с двумя возможными расходами воздуха 300 л/мин и 700 л/мин.

  В зависимости от конфигурации, питающие элементы могут быть  продолжены, используя следующее пневматическое соединение для промежуточного питания. Это дает возможность гарантировать подачу воздуха для всех клапанов, даже в критических ситуациях и сделать сегменты для различных давлений.

  Конфигуратор от Bürkert Fluid Control Systems может помочь Вам в процессе выбора комбинаций из компонентов, сделать документацию, спецификацию, размеры и различные диаграммы для Вашей конфигурации.

  Функции

  Пневмоостров AirLINE Ex 8650 может быть использован для реализации 3/2 и 5/2 функций распределения для управления клапанами, реверсивных и нереверсивных пневмоцилиндров, линейных или вращательных приводов и т.д. Пневмосекции с расходами 300 л/мин или 700 л/мин ведут себя как дискретные выходные модули. Они преобразуют электрический управляющий сигнал в пневматический выходной сигнал.

  Клапаны имеют низкое энергопотребление и позволяют переключения с высоким давлением за короткий промежуток времени. Имеется опциональная возможность принудительного ручного управления. Доступны версии с нереверсивными клапанами или с раздельной подачей воздуха для использования с расширенными диапазонами давлений. Конфигурация может быть индивидуально адаптирована, используя элементы глушителей или  отсечки давления.

  Свыше 88 функций могут быть сконфигурированы в зависимости от типов используемых клапанов.

  Электронные модули пневмосекций отображают статус модуля (групповые ошибки) и статус канала (канал открыт/закрыт) на  светодиодах. Статус и счетчик циклов переключений может быть прочитан через PROFIBUS.

  Технические данные

  AirLINE Ex
  Max. number of valve functions	88 (depending on type of valve)
  Max. width of complete station	1070 mm
  Rated flow	300 l/min or 700 l/min
  Pressure range	0 … 8 bar
  Ambient temperature in operation
  Horizontal installation	0 … 55 °C
  All other mounting positions	0 … 50 °C
  Ambient temperature during storage	-40 … +70 °C
  Degree of protection	IP 30
  Approvals	KEMA 06 ATEX 0092, KEMA 06 ATEX 0093, IEC Ex KEM 07.0032, IEC Ex KEM 07.0033, FM available soon
