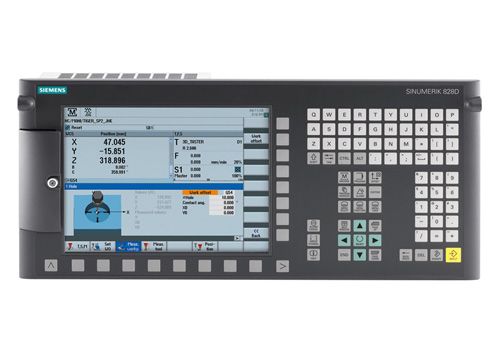

SINUMERIK 828D PPU 261.3/PPU 281.3, горизонтальное исполнение

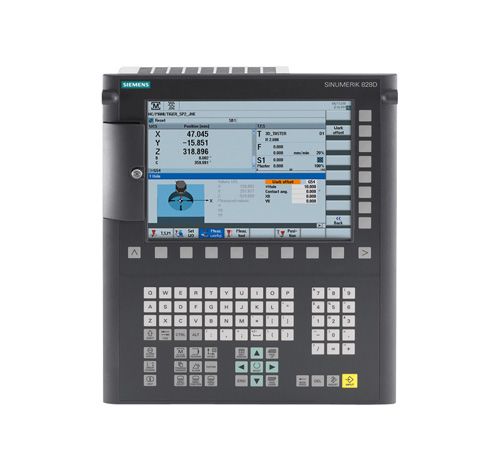

SINUMERIK 828D PPU 260.3/PPU 280.3, вертикальное исполнение

SINUMERIK 828D это моноблочная система ЧПУ, объединяющая в одном устройстве все компоненты СЧПУ:

ЧПУ, PLC, HMI
полная клавиатура СЧПУ
регулятор для 6 приводов

Двигатели могут подключаться напрямую через DRIVE-CLiQ к цифровой приводной системе. В комбинации с модульным исполнением приводной системы SINAMICS S120 получается простая и надежная конструкция с минимальным объемом межсоединений компонентов.

Точно подобранный набор функций системы ЧПУ для стандартных токарных и фрезерных станков отвечает всем требованиям мелко- и крупносерийного производства. Специально подобранные системные параметры для токарной и фрезерной технологии позволяют значительно сократить расходы на ввод станка в эксплуатацию.

Моноблочная система ЧПУ крепится с задней стороны с помощью специальных элементов, входящих в объем поставки.

Функции

моноблочная СЧПУ со специализированным программным обеспечением для токарной и фрезерной технологии
варианты панели оператора для горизонтального и вертикального корпуса
встроенная полная клавиатура ЧПУ (QWERTY) с короткоходовыми клавишами
карта CompactFlash, USB- и Ethernet-интерфейс на панели оператора
дополнительный Ethernet-интерфейс на задней стороне СЧПУ для подключения к сети предприятия
встроенный контроллер на основе набора команд SIMATIC S7-200 с программирование на языке LAD (ladder logic programming )
интерфейс ввода/вывода на основе PROFINET для подключения периферии контролера и станочного пульта
соединение для GSM/GPRS-модема: Easy Message (опция)
лицензируемые опции ЧПУ
до 6 осей/шпинделей
до 8 осей/шпинделей PPU 280.3/PPU 281.3 и SINAMICS NX10.3
до 10 осей/шпинделей с PPU 280.3/PPU 281.3 и SINAMICS NX15.3 для токарной технологии advanced G-Tech advanced
1 аналоговый шпиндель
1 канал обработки/группа режимов работы
2 канала обработки с PPU 280.3/PPU 281.3 и SINAMICS NX15.3 для токарной технологии advanced (базовый объем) и G-Tech advanced
встроенное управление инструментом с контролем стойкости инструмента
графическое программирование технологических переходов ShopTurn/ShopMill (опция)
интерфейс пользователя SINUMERIK Operate, идентичный SINUMERIK 840D sl
проектируемые экраны пользователя SINUMERIK Integrate Run MyScreens (Easy Screen)
встроенный метод архивации данных для простого обновления данных

Интеграция

Следующие компоненты могут быть подключены к SINUMERIK 828D:

2 электронных маховичка¹⁾
мини-РПУ с маховичком
3 модуля ввода/вывода PP 72/48D PN / PP 72/48D 2/2A PN
станочный пульт SINUMERIK MCP 310 USB или MCP 483 USB
SINUMERIK MCP Interface PN
GSM/GPRS-модем
мультифункциональные измерительные устройства SENTRON PAC
приводная система SINAMICS S120 через DRIVE-CLiQ
числовой модуль управления SINAMICS NX10.3 (не с PPU 260.3/PPU 261.3 для токарной технологии и G-Tech)
числовой модуль управления SINAMICS NX15.3 (не с PPU 280.3/PPU 281.3 для токарной технологии advanced и G-Tech advanced)

¹⁾ Третий маховичок может быть подключен через MCP Interface PN. Использование: Manual machine.

Обзор соединений of SINUMERIK 828D

Дополнительную информацию о кабелях можно найти в разделе "Соединительная техника MOTION-CONNECT".

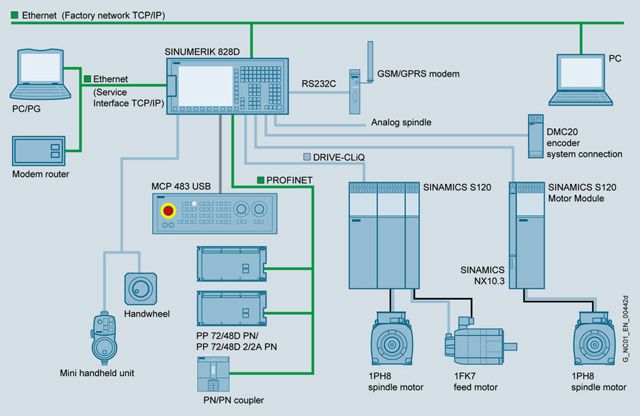

Обзор соединений SINUMERIK 828D с SINAMICS S120

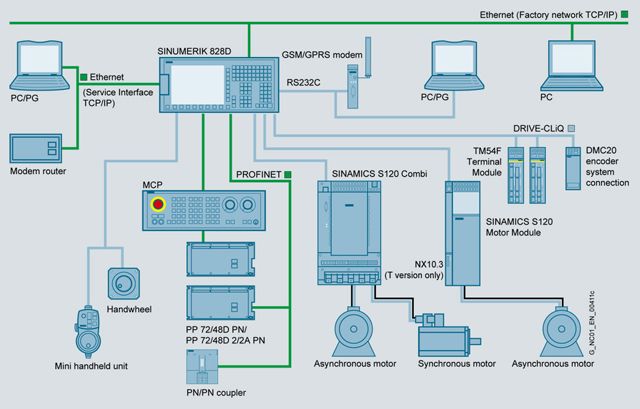

Обзор соединений SINUMERIK 828D с SINAMICS S120 Combi

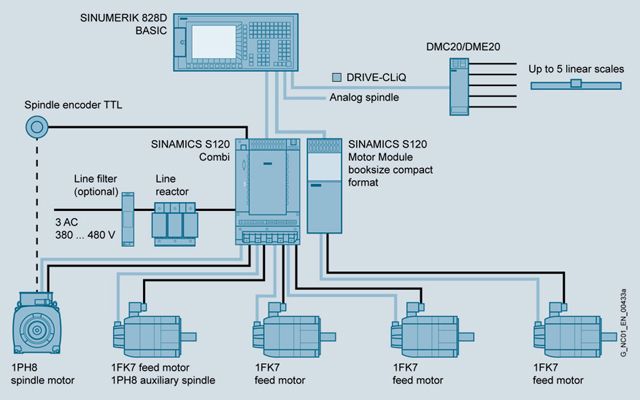

Обзор соединений SINUMERIK 828D BASIC с SINAMICS S120 Combi

Конфигурация

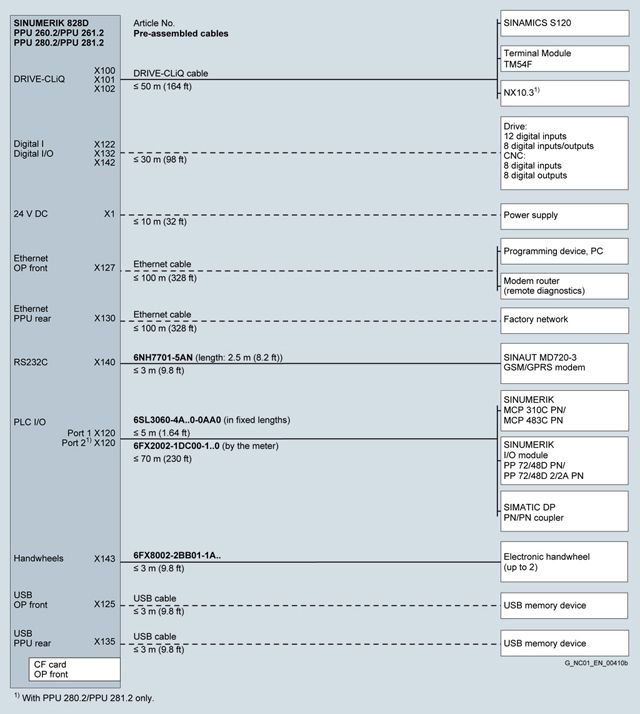

Обзор подключений для SINUMERIK 828D

Особенности

Преимущества для оператора станка

высококачественные, надежные панели оператора из магниевого литья под давлением
удобное управление благодаря встроенной полной клавиатуре СЧПУ (QWERTY) с короткоходовыми клавишами
простой обмен данными благодаря интерфейсам USB и Ethernet на панели оператора
простое управление через ПО ShopMill/ShopTurn
Advanced Surface: наилучшее качество поверхности детали при минимальном времени обработки благодаря оригинальным мощным функциям ЧПУ
динамические элементы: оптимальное управление действиями оператора с помощью анимированных экранов для ввода данных
простой прямой набор на логографических языках на клавиатуре ЧПУ
Easy Message: встроенный радио-модем для автоматического контроля за ходом процесса с помощью мобильной связи
Easy Extend: гибкое использование агрегатов станка, например, A-оси/делительной головки
планировщик техобслуживания: информирование о текущих задачах по ТО на основе установленных интервалов ТО

Преимущества для изготовителя станка

высокое качество системы благодаря сокращению числа аппаратных интерфейсов
Safety Integrated на базе привода для выполнения требований Директивы по машинному оборудованию
упрощение системы благодаря специальному технологическому системному ПО
снижение затрат на ввод в эксплуатацию благодаря предустановке системных параметров
автоматическое конфигурирование системы через простую периферию PLC
планировщик техобслуживания: встроенный планировщик для интервалов ТО станка
Easy Archive: встроенный метод архивации для оптимального управления обновлениями ввода в эксплуатацию
Easy Extend: встроенный мастер для опциональных агрегатов станка
простое программирование PLC с поддержкой пиктограмм и комментариев в СЧПУ
отсутствие затрат для дилеров и изготовителей станков благодаря бесплатному ПО для программирования контроллера
устранения дефектов в течение 24 месяцев, начиная со 2-ого ввода в эксплуатацию, для компонентов системы согласно описанию услуг OSS

Технические данные

Order number		6FC5370-5AA30-0AA0	6FC5370-6AA30-0AA0	6FC5370-7AA30-0AA0	6FC5370-8AA30-0AA0
product brand name		SINUMERIK	SINUMERIK	SINUMERIK	SINUMERIK
Product type designation		828D	828D	828D	828D
Product designation		PPU 261.3	PPU 260.3	PPU 281.3	PPU 280.3
Design of operator panel		Horizontal	Vertical	Horizontal	Vertical
mounting position of operating panel		Vertical	Vertical	Vertical	Vertical
Supply voltage for DC	V	24	24	24	24
● Relative negative tolerance at 24 V	%	20	20	20	20
● Relative positive tolerance at 24 V	%	15	15	15	15
Active power consumption maximum	W	60	60	60	60
Buffering time in the event of power failure	ms	3	3	3	3
● Note		20 ms with SITOP smart power supply	20 ms with SITOP smart power supply	20 ms with SITOP smart power supply	20 ms with SITOP smart power supply
Umweltkategorie gemäß IEC 60721-3-3		Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).

●
— Degree of protection front		IP65	IP65	IP65	IP65
— Protection class on the front Note		With closed front cover	With closed front cover	With closed front cover	With closed front cover
● Degree of protection rear		IP20	IP20	IP20	IP20
Relative humidity at 25 °C (77 °F), during
● storage	%	10 ... 100	10 ... 100	10 ... 100	10 ... 100
● transport	%	5 ... 95	5 ... 95	5 ... 95	5 ... 95
● operation	%	5 ... 90	5 ... 90	5 ... 90	5 ... 90
Ambient temperature, during
● storage	°C (°F)	-25 ... +55 (-13 ... +131)	-25 ... +55 (-13 ... +131)	-25 ... +55 (-13 ... +131)	-25 ... +55 (-13 ... +131)
● transport	°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
● operation
— front	°C (°F)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)
— rear	°C (°F)	0 ... 55 (32 ... 131)	0 ... 55 (32 ... 131)	0 ... 55 (32 ... 131)	0 ... 55 (32 ... 131)
Height	mm (in)	220 (8.66142)	380 (14.96063)	220 (8.66142)	380 (14.96063)
Width	mm (in)	483 (19.01575)	310 (12.20472)	483 (19.01575)	310 (12.20472)
Depth	mm (in)	105 (4.13386)	105 (4.13386)	105 (4.13386)	105 (4.13386)
Net weight	kg (lb (avoirdupois))	4.5 (9.9208)	4.5 (9.9208)	4.5 (9.9208)	4.5 (9.9208)
Certificate of suitability		CE, cULus	CE, cULus	CE, cULus	CE, cULus

Дальнейшая информация

The following hardware components are only available in a package and cannot be ordered individually:

SINUMERIK 828D PPU 281.3/ PPU 280.3

When the package is delivered, the CompactFlash card containing the system software is already installed in the SINUMERIK.

For more information, please contact your Siemens branch.
