SIPLUS RIC Compact: Модульные внешние станции удаленного управления

Заказные данные
(1)

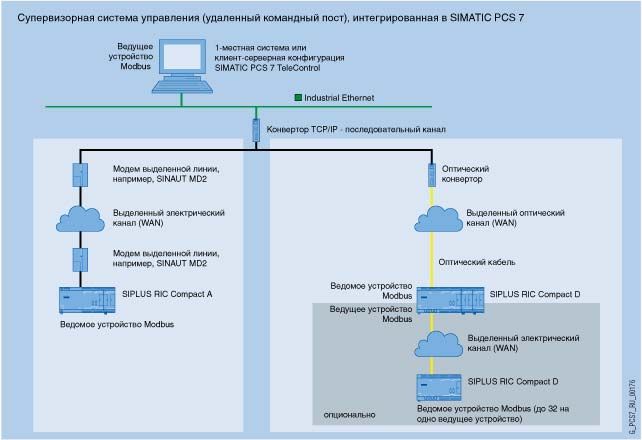

Пример конфигурации системы удаленного управления с SIPLUS RIC Compact и последовательной Modbus-коммуникацией

Система телеметрии для управления и мониторинга удаленных заводов обычно состоит из системы диспетчерского управления и одной или нескольких удаленных внешних станций для автоматизации соответствующих заводов или цехов. Это преимущественно используется в нефте и газе, очистных сооружениях, производстве и распределении энергии и транспортных участках. Внешние станции иногда подвергаются экстремальным климатическим воздействиям.

В конфигурационных примерах систем удаленного управления, внешние станции реализованы используя SIPLUS RIC (Remote Interface Control). Система удаленного управления бесшовно интегрирована в SIMATIC PCS 7 process control system, используя SIMATIC PCS 7 TeleControl. Внешние станции SIPLUS RIC Compact могут коммуницировать с центром управления посредством Modbus протокола через последовательное соединение удаленного управления использую различные среды передачи сигнала (электрические/оптические). Вскоре будут доступны другие коммуникации (Ethernet TCP/IP) и коммуникационные протоколы (например IEC 870‑5‑101 или IEC 870‑5‑104).

Требуемое оборудование для построения удаленного соединения, например конвертер между TCP/IP и Modbus, оптический конвертер FO, специальные модемные линии, электрические или оптические линии и пр. акессуары, не включены в этот каталог.

SIPLUS RIC Compact модульная система с интегрированными входами/выходами, подобранными для внешних станций систем дистанционного управления. Это крайне необходимо для контроля на местах небольших участков завода с небольшим или средним объемом данных.

Note:
SIPLUS RIC Compact может использоваться с SIMATIC PCS 7 V7 и SIMATIC PCS 7 TeleControl.

Область применения

SIPLUS RIC Compact может быть использован в качестве внешней станции системы удаленного управления как для управления даннными, так и для управления и мониторинга широкого спектра распределенных процессов. Особенно широкое поле применения находится в следующих областях:

Вода & сточные воды

Контроль и мониторинг воды, резервуаров и насосных станций
Управление процессом и функциональными данными

Нефть & газ

Контроль и мониторинг клапанными блоками
Коммуникация для компрессорных станций
Контроль газовых/нефтяных скважин и установок для нагнетания газа/воды
Контроль и мониторинг нефтепереработки и резервуарных станций

Энергоснабжение

Дистанционное управление и мониторинг энергоснабжения
Контроль разъединителей

Транспорт

Контроль и мониторинг систем управления движением
Мониторинг туннелей
Дистанционное управление и мониторинг железнодорожных станций

Дизайн

SIPLUS RIC Compact разработан со степенью защиты IP20, базирующийся на основных модулях A или D в которых интрегрированные входы/выходы могут быть гибко расширены с помощью 4-х субмодулей (DI16/AI8/CO16) в зависимости от задачи. Модули разработаны для размещения в корпусах или шкафах и монтажа на DIN рейку друг за другом. Шина I/O основного модуля соединяется с субмодулями посредством соединительного кабеля через отверстие справа от основного модуля.

Особенности:

Компактное исполнение с различным питанием и интегрированными входами/выходами
Модули из прочной нержавейки, нечувствительные к электромагнитным воздействиям и коррозии
Электрическое (RS 232) или оптическое подсоединение (основной модуль FO) для соединения с центром управления
Защита от высокого напряжения свыше 3.5 kV на стороне процесса
Рабочий диапазон температур от -40 до +70 °C
LED дисплей
MTBF: 130 000 ч.

Благодаря высокой защищенности модулей SIPLUS RIC Compact от климатических условий, нет необходимости заботиться о поддержании температуры в шкафу и системы вентиляции. Это позволяет сохранить много места в шкафу, использовать компактный UPS или солнечные батареи для локального питания.

Основные модули

Модули SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO (справа)

SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO модули имеют одинаковые размеры: 140 x 240 x 83 (В x Ш x Г in mm). Основные различия:

		SIPLUS RIC Main LAN	SIPLUS RIC Main FO
Питание:	24 … 110 V DC	Есть	Нет
Питание:	110 … 230 V AC	Нет	Есть
Встроенные входы/выходы	Дискретные входы	16	16
	Релейные выходы	16 x 1‑pole/8 x 2‑pole; выходной ток до 8 A	16 x 1‑pole/8 x 2‑pole; выходной ток до 8 A
	Релейные входы	Нет	4
Встроенные интерфейсы	RS 232 для модема	1	1
	Оптоволоконный	Нет	2
	Ethernet RJ45 (10/100)	1	Нет
	I/O bus для субмодулей	1	1
	RS 232 для обслуживания	1	1

Отличия между SIPLUS RIC Main LAN and FO

Субмодули

SIPLUS RIC Sub CO16 (слева), DI16 (в центре) и AI8 (справа)

SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO модули могут быть расширены с помощью следующих субмодулей:

SIPLUS RIC Sub DI16: 16 дискретных входов 24 ... 110 V DC, 2 группы по 8 входов
- Запись сообщений с разрешением 1 ms
- Типы сообщений: одиночное сообщение, двойное сообщение, быстрые контакты, медленные счетчики
- Настраиваемые параметры для каждого типа сообщений, например деактивация дребезга
- Настраиваемый временной фильтр для последующей обработки сигналов: 1/2/4/8/16/32/64 ms
SIPLUS RIC Sub AI8: 8 аналоговые токовые входы (0 ... 20 mA), изолированные, самокалибрующиеся
- Параметризуемые входные диапазоны: ± 2.5 mA, ± 5 mA, ± 10 mA, ± 20 mA or 4 ... 20 mA
- Разрешение 12 бит + знак
- Точность ± 25 °C: ± 0.25%
- Определение разомкнутой цепи в диапазоне 4 ... 20 mA
SIPLUS RIC Sub CO16: 16 релейные выходы, изолированные
- Импульсные/непрерывные команды
- 16 бит выходная уставка
- Ток коммутации до 5 A

Все описанные субмодули имеют одинаковые размеры: 140 x 60 x 83 (В x Ш x Г в мм)

Дальнейшая информация

Siemens AG

Würzburger Str. 121
90766 Fürth
Germany

Phone: +49 911 750 - 4790
Fax: +49 911 750 - 9917

E-mail: siplus-ric.automation@siemens.com

http://www.siemens.com/siplus-ric
