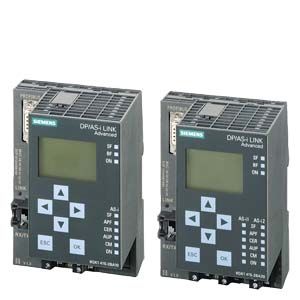

Расширенный DP/AS-i LINK

• Заказные данные
  (2)
• Аксессуары
  (8)
• Информационные материалы

  Информационные материалы

  • Компактный сетевой переход между PROFIBUS (ведомое DP устройство) и AS-Interface
  • Одно или два ведущих устройства AS-Interface (по спецификации AS-Interface V3.0) для подключения до 62 ведомых устройств AS-Interface к каждому ведущему устройству и встроенной поддержкой передачи аналоговых величин
  • Встроенный мониторинг замыканий жил кабеля AS-Interface на землю
  • Простое выполнение операций диагностики и запуска непосредственно на месте установки с использованием графического дисплея и клавиатуры или через Web интерфейс с использованием стандартного браузера
  • Оптимальная интеграция в системы Totally Integrated Automation с помощью STEP 7, интеграция в инструментальные средства проектирования других производителей с помощью GSD файла
  • Вертикальная интеграция (стандартный Web интерфейс) через Industrial Ethernet
  • Питание через кабель AS-Interface, отсутствие необходимости использования дополнительного блока питания
  • Сохранение параметров настройки в съемном модуле C-PLUG, замена модулей DP/AS-i LINK Advanced без повторного конфигурирования системы

  Область применения

  Модуль DP/AS-i LINK Advanced выполняет функции ведомого устройства PROFIBUS DPV1 (по EN 50 170) и ведущего устройства AS-Interface (в соответствии со спецификацией AS-Interface V3.0 по EN 50 295). Он позволяет получать доступ к данным AS-Interface со стороны PROFIBUS DP.

  Ведущее устройство PROFIBUS DP способно выполнять циклический обмен данными ввода-вывода с AS-Interface. Ведущее DP устройство, поддерживающее службы асинхронного обмена данными, позволяет дополнительно использовать вызовы ведущего устройства AS-Interface. Таким образом, модуль DP/AS-i LINK Advanced является идеальным решением для построения систем распределенного ввода-вывода, в которых AS-Interface выступает в качестве подсети сети PROFIBUS DP.

  Модуль DP/AS-i LINK Advanced выпускается в версиях с одним или двумя интерфейсами ведущих устройств AS-Interface.

  Модуль DP/AS-i LINK Advanced с двумя интерфейсами ведущих устройств AS-Interface обеспечивает возможность независимой работы двух сегментов сети AS-Interface.



  Подключение AS-Interface к PROFIBUS через DP/AS-i LINK Advanced с одним или двумя встроенными интерфейсами ведущего устройства AS-Interface

  Особенности



  • Малые времена запуска системы за счет конфигурирования сети с клавиатуры и вывода результатов проверок на дисплей. Поддержка выполнения указанных операций через Web интерфейс
  • Снижение времени простоя и обслуживания за счет выполнения операций диагностики с выводом результатов на дисплей или Web интерфейс
  • Снижение затрат на монтаж, поскольку питание прибора выполняется через кабель AS-Interface и нет необходимости применять дополнительный блок питания
  • Снижение затрат на проектирование за счет удобного конфигурирования ведомых устройств производства Siemens из среды HW-Config (STEP 7) с использованием механизма Drag&Drop

  Дальнейшая информация

  Руководства по эксплуатации доступны для скачивания в интернете по адресу

  http://support.automation.siemens.com/WW/view/de/22502958/133300
