Интерфейсный модуль IM154-8 PN/DP CPU

Заказные данные
(1)
Аксессуары
(80)

Контроллер ввода-вывода PROFINET IO.
Работа в системах PROFINET CBA (Component based Automation).
PROFINET proxy для интеллектуальных приборов PROFIBUS DP в системах PROFINET CBA.
Предварительная обработка данных на уровне станции ET 200pro, функциональные возможности CPU 315-2 PN/DP.
Выполнение функций ведомого устройства PROFIBUS DP.
Быстрое и простое программирование из среды STEP 7.

Для работы интерфейсного модуля необходима микро карта памяти (ММС), заказываемая отдельно.

Область применения

Интеллектуальный интерфейсный модуль IM 154-8 CPU обладает функциональными возможностями центрального процессора CPU 315-2 PN/DP и способен работать в режиме контроллера ввода-вывода сети PROFINET IO.

Станция ET 200pro с модулем IM 154-8 CPU может использоваться в качестве автономной системы автоматизации:

Конвейерных систем и распределительных устройств.
Подъемных станций.
Систем позиционирования.

Наличие встроенного интерфейса PROFIBUS позволяет использовать IM 154-8 в режиме ведущего или ведомого DP устройства. Функциональные возможности центрального процессора позволяют использовать ET 200pro не только в сетевых конфигурациях, но и в автономном режиме. Степень защиты IP67 обеспечивает возможность установки станции непосредственно на управляемом оборудовании вне шкафов управления.

Дизайн

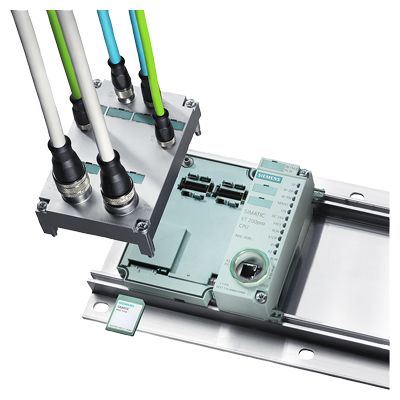

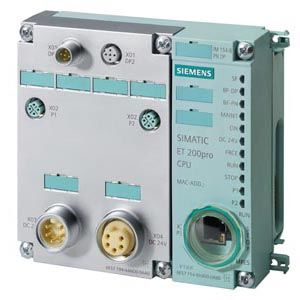

Интеллектуальный интерфейсный модуль IM154-8 CPU состоит из двух частей:

Электронного модуля IM154-8 PN/DP CPU (6ES7154-8AB00-0AB0) и
Соединительного модуля CM IM PN DP M12 7/8” (6ES7194-4AN00-0AA0).

Эти части заказываются независимо друг от друга.

Интерфейсный модуль IM154-8 CPU характеризуется следующими показателями:

3 порта PROFINET (2 x M12, 1 x RJ45).
2 порта MPI/PROFIBUS (вход и выход, M12).
Встроенный центральный процессор с функциональными возможностями CPU 315-2 PN/DP.
Переключатель RUN/STOP и порт RJ45 PROFINET под защитным уплотнительным колпачком.
Слот для установки микро карты памяти, закрываемый соединительным модулем.

Функции

Буфер диагностических сообщений;
сохраняет информацию о 500 последних ошибках и событийных прерываниях для диагностических целей.
Необслуживаемое сохранение данных;
при перебоях в питании станции центральный процессор автоматически сохраняет все оперативные данные (до 128 Кбайт) и использует их для продолжения выполнения программы после восстановления питания.

Настраиваемые параметры

STEP 7 позволяет выполнять конфигурирование и настройку параметров центрального процессора, а также варианты его реакции на различные события:

Время рестарта/ цикла выполнения программы:
Определение максимального времени цикла выполнения программы и нагрузки на центральный процессор.
Тактовые биты:
Установка адреса.
Уровень защиты:
Определение прав доступа к программе и данным.
Системная диагностика:
Определение порядка обработки и состава диагностических сообщений.
Прерывания сторожевого таймера:
Установки периода срабатывания сторожевого таймера.
Прерывания по дате и времени:
Установка стартовой даты и времени, а также периодичности повторения прерываний.
Интерфейс ведущего/ ведомого устройства PROFIBUS DP:
Установка адресов сетевых устройств системы распределенного ввода-вывода.
Интерфейс PROFINET:
настройка параметров синхронизации времени с использованием процедур NTP.
Интерфейс MPI:
Определение адресов сетевых узлов.

Индикация и информационные функции

Индикаторы состояний и ошибок:
Светодиоды индикации ошибок аппаратуры, программы, времени, операций ввода-вывода и сетевого обмена данными, а также оперативных состояний. Например, RUN, STOP или рестарт. Аварийных сообщений и связи/ активности сети PROFINET.
Тестовые функции:
использование программатора для отображения значений сигналов в ходе выполнения программы, модификации значений переменных независимо от хода выполнения программы, считывания содержимого стековой памяти.
Информационные функции:
использование программатора для получения информации об объеме свободной памяти, режиме работы центрального процессора, степени занятости рабочей и загружаемой памяти, текущих временах цикла выполнения программы, просмотра содержимого буфера диагностических сообщений в текстовом формате.

Встроенные коммуникационные функции

PG/OP функции связи
Передача общих данных.
Базовые функции S7 связи.
Функции S7 связи.
Функции S5-совместимой связи.
Маршрутизация (роутинг).
Протокол PROFIBUS DP в режиме ведущего/ ведомого устройства.
Открытый обмен данными через TCP/IP, UDP и ISO-на-TCP (RFC1006).
Контроллер ввода-вывода PROFINET IO.
PROFINET CBA

Системные функции

Центральный процессор обеспечивает поддержку широкого набора системных функций для выполнения операций диагностики, настройки параметров, синхронизации, измерения временных интервалов и т.д. Детальная информация о наборе поддерживаемых системных функций приведена в соответствующей технической документации.

Технические данные

	6ES7154-8AB01-0AB0 IM154-8PN/DPCPU
Версия продукта
Версия аппаратуры	01
Версия операционной системы	V3.2
Программное обеспечение конфигурирования	STEP 7 V5.5 или выше
Цепь питания
Номинальное напряжение питания	=24 В
Потребляемый ток, типовое значение	350 мА
Потребляемый ток, типовое значение без учета нагрузки	250 мА; CPU в режиме STOP
Импульсный ток включения, типовое значение	2 A
I²t, типовое значение	0.25 A²·с
Потери мощности, типовое значение	8.5 Вт
Память
Рабочая память:
встроенная	384 Кбайт
расширение	Нет
Загружаемая память:
вид	Микрокарта памяти (ММС)
емкость, не более	8 Мбайт
Сохранение данных при перебоях в питании:
поддержка	Есть
без буферной батареи	Есть
Программные блоки CPU
Общее количество блоков	1024 (DB, FC, FB)
Блоки данных DB:
количество, не более	1 024, диапазон номеров: 1 ... 16000
размер, не более	64 Кбайт
Функциональные блоки FB:
количество, не более	1 024, диапазон номеров: 0 ... 7999
размер, не более	64 Кбайт
Функции FC:
количество, не более	1 024, диапазон номеров: 0 ... 7999
размер, не более	64 Кбайт
Организационные блоки OB:
размер, не более	64 Кбайт
Глубина вложения блоков:
на приоритетный класс	16
дополнительно с OB обработки ошибок	4
Время выполнения
Логических операций, не менее	0.05 мкс
Операций со словами, не менее	0.09 мкс
Арифметических операций с фиксированной точкой, не менее	0.12 мкс
Арифметических операций с плавающей точкой, не менее	0.45 мкс
Счетчики и таймеры
S7 счетчики:
количество	256
сохраняющие состояния при перебоях в питании	C0 ... C255, настраивается
по умолчанию	C0 ... C7
диапазон счета	0 ... 999, настраивается
IEC счетчики:
наличие	Есть
тип	SFB
S7 таймеры
количество	256
сохраняющие состояния при перебоях в питании	T0 ... T255, настраивается
по умолчанию	Нет
диапазоны выдержек времени	10 мс ... 9990 с, настраиваются
IEC таймеры:
наличие	Есть
тип	SFB
Область памяти данных
Флаги:
количество, не более	2 048 байт
сохраняющие состояния при перебоях в питании	MB 0 ... MB 2047, настраивается
количество тактовых битов	8
Блоки данных:
сохраняющие состояния при перебоях в питании	Есть, настраивается
по умолчанию	Есть
Объем локальных данных:
на приоритетный класс, не более	32 768 байт на уровень/ 2048 байт на блок
Адресное пространство
Адресное пространство ввода-вывода:
общее	2 048 байт
для вывода	2 048 байт
из них в системе распределенного ввода-вывода:
для ввода	2 048 байт
для вывода	2 048 байт
Область отображения процесса:
для ввода, настраивается	2 048 байт
для вывода, настраивается	2 048 байт
для ввода по умолчанию	128 байт
для вывода по умолчанию	128 байт
Области отображения подпроцессов	1, с PROFINET IO длина данных пользователя ограничена 1600 байтами
Количество дискретных каналов, не более:
ввода	16 384
вывода	16 384
из них ввода в системе локального ввода-вывода	128
из них вывода в системе локального ввода-вывода	64
Количество аналоговых каналов, не более:
ввода	1 024
вывода	1 024
из них ввода в системе локального ввода-вывода	64
из них вывода в системе локального ввода-вывода	64
Аппаратная конфигурация
Количество монтажных стоек, не более	1
Количество модулей на стойку, не более	16 модулей расширения, длина станции не более 1 м
Количество ведущих DP устройств:
встроенных	1
Время и дата
Часы реального времени:	Аппаратные
защита батареей и синхронизация	Есть
отклонение за сутки, не более	10 с
Счетчик моточасов:
количество	1
диапазон счета	0 ... 2³¹ часов (при использовании SFC 101)
разрешение	1 час
сохранение состояния при перебоях в питании	Есть, необходим перезапуск после каждого рестарта
Синхронизация времени:
через MPI, ведущее устройство	Есть
через MPI, ведомое устройство	Есть
через DP, ведущее устройство	Есть
через DP, ведомое устройство	Есть
через Ethernet с поддержкой NTP	Есть, как клиент
Функции S7 сообщений
Количество станций, регистрирующих S7 сообщения, не более	16
Диагностические сообщения процесса	Есть
количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более.	300
Функции тестирования и отладки
Состояния/ управление:
отображение состояний/ управление переменными	Есть
переменные	Входы, выходы, биты данных, блоки данных DB, таймеры, счетчики
количество переменных, не более	30
из них с отображением состояний, не более	30
из них с управлением переменными, не более	14
Принудительная установка	Есть
Блок состояний	Есть
Пошаговое выполнение программы	Есть
Количество точек прерывания	4
Буфер диагностических сообщений:
количество записей, не более	500, из них 100 последних записей с защитой от перебоев в питании
настройка	Нет
количество одновременно считываемых записей	10 ... 499, настраивается
Функции мониторинга
Светодиоды индикации состояний	Есть
Коммуникационные функции
PG/OP функции связи	Есть
Обмен пакетами глобальных данных (GD):	Есть
количество сквозных пакетов GD, не более	8
количество пакетов GD, не более	8
количество принимаемых пакетов GD, не более	8
количество передаваемых пакетов GD, не более	New Row
размер пакета GD, не более	22 байт
размер консистентного пакета GD, не более	22 байт
Базовые функции S7 связи:	Есть
объем данных пользователя на задание, не более	76 байт
объем консистентных данных пользователя на задание, не более	76 байт; 76 байт (с X_SEND или X_RCV), 64 байта (с X_PUT или X_GET в режиме сервера)
Функции S7 связи:	Есть
в режиме S7 сервера	Есть
в режиме S7 клиента	Есть, через интерфейс PROFINET и загружаемые функциональные блоки
объем данных пользователя на задание	См. интерактивную помощь STEP 7 (общие параметры SFB/FB и SFC/FC для S7 функций связи)
Web сервер:	Есть
количество HTTP клиентов	5
конфигурируемые пользователем интернет-страницы	Есть
Открытый обмен данными через Industrial Ethernet:
TCP/IP	Есть
количество соединений, не более	8
объем данных на соединение, не более	32 768 байт; 1460 байт для соединений типа 01Н, 32768 байт для соединений типа 11Н
поддержка нескольких пассивных соединений через один порт	Есть
ISO-на-TCP (RFC1006)	Есть
количество соединений, не более	8
объем данных на соединение, не более	32 768 байт
UDP	Есть
количество соединений, не более	8
объем данных на соединение, не более	1 472 байта
Количество соединений:
общее	16
используемое для PG функций связи	15
используемое для OP функций связи	15
используемое для базовых функций S7 связи	14
используемое для маршрутизации	X1 в режиме MPI: не более 10; X1 в режиме ведущего DP устройства: не более 24; X1 в режиме ведомого DP устройства (в активном состоянии): не более 14; X2 в режиме PROFINET: не более 24
PROFINET CBA (при установленной коммуникационной нагрузке)
установленная коммуникационная нагрузка	50 %
количество удаленных партнеров по связи	32
количество функций ведущий/ ведомый	30
общее количество соединений ведущий/ ведомый	1 000
объем данных на все входные соединения ведущий/ ведомый, не более	4 000 байт
объем данных на все выходные соединения ведущий/ ведомый, не более	4 000 байт
количество внутренних соединений в приборах и PROFIBUS соединений	500
объем данных на все внутренние соединения в приборах и PROFIBUS соединения, не более	4 000 байт
объем данных на соединение, не более	1 400 байт
удаленные соединения с асинхронным обменом данными:
минимальный интервал сканирования	500 мс
количество входных соединений	100
количество выходных соединений	100
объем данных на входные соединения, не более	2 000 байт
объем данных на выходные соединения, не более	2 000 байт
объем данных на соединение, не более	1 400 байт
удаленные соединения с циклическим обменом данными:
минимальный интервал в передаче данных	1 мс
количество входных соединений	200
количество выходных соединений	200
объем данных на входные соединения, не более	2 000 байт
объем данных на выходные соединения, не более.	2 000 байт
объем данных на соединение, не более	450 байт
асинхронный обмен HMI переменными через PROFINET:
количество станций, регистрирующих HMI переменные (PN OPC/iMap)	3; 2x PN OPC/1x iMap
время обновления HMI переменных	500 мс
количество HMI переменных	200
объем данных на все HMI переменные, не более	2 000 байт
функции PROFIBUS proxy:
количество подключаемых PROFIBUS приборов	16
объем данных на соединение, не более	240 байт
1-й интерфейс
Тип интерфейса	Встроенный интерфейс RS 485
Гальваническое разделение цепей	Есть
Функции:
MPI	Есть
ведущее DP устройство	Есть
ведомое DP устройство	Есть
PtP соединения	Нет
MPI:
службы:
PG/OP функции связи	Есть
маршрутизация	Есть
обмен глобальными данными	Есть
базовые функции S7 связи	Есть
S7 функции связи	Есть
S7 функции связи в режиме клиента	Нет
S7 функции связи в режиме сервера	Есть
скорость обмена данными, не более	12 Мбит/с
Ведущее DP устройство:
службы:
PG/OP функции связи	Есть
маршрутизация	Есть
обмен глобальными данными	Нет
базовые функции S7 связи	Есть
S7 функции связи	Есть
S7 функции связи в режиме клиента	Нет
S7 функции связи в режиме сервера	Есть
поддержка режима равного удаления	Есть
изохронный режим	Есть
SYNC/FREEZE	Есть
активация/ деактивация ведомых DP устройств	Есть
непосредственный обмен данными между ведомыми DP устройствами	Есть
DPV1	Есть
скорость обмена данными, не более	12 Мбит/с
количество ведомых DP устройств, не более	124
адресное пространство:
для входов, не более	2 048 байт
для выходов, не более	2 048 байт
объем данных пользователя на ведомое DP устройство:
для ввода, не более	244 байт
для вывода, не более	244 байт
Ведомое DP устройство:
службы:
маршрутизация	Есть
обмен глобальными данными	Нет
базовые функции S7 связи	Нет
S7 функции связи	Есть
S7 функции связи в режиме клиента	Нет
S7 функции связи в режиме сервера	Есть
непосредственный обмен данными между ведомыми DP устройствами	Есть
DPV1	Нет
скорость обмена данными, не более	12 Мбит/с
объем памяти приемопередатчика:
для ввода	244 байт
для вывода	244 байт
количество адресных областей, не более.	32
объем данных пользователя на адресную область, не более	32 байт
2-й интерфейс
Тип интерфейса	PROFINET
Гальваническое разделение цепей	Есть
Встроенный коммутатор	Есть
Количество портов	3
Автоматическое определение скорости обмена данными в сети	Есть
Автоматическая настройка на скорость обмена данными в сети	Есть
Автоматическая кроссировка подключаемых кабелей	Есть
Автоматическое реконфигурирование кольцевой сети:	Есть
типовое время реконфигурирования сети	200 мс
количество станций в кольце, не более	50
Изменение IP адресов во время работы	Есть
Функции:
MPI	Нет
ведущее DP устройство	Нет
ведомое DP устройство	Нет
клнтроллер PROFINET IO	Есть
прибор PROFINET IO	Есть
PROFINET CBA	Есть
открытый обмен данными через Industrial Ethernet	Есть
Web сервер	Есть
Контроллер PROFINET IO:
службы:
PG/OP функции связи	Есть
маршрутизация	Есть
S7 функции связи	Есть
изохронный режим	Есть
открытый обмен данными через Industrial Ethernet	Есть; через TCP/IP, ISO на TCP, UDP
скорость обмена данными, не более	100 Мбит/с
количество подключаемых приборов ввода-вывода, не более	128
количество подключаемых приборов ввода-вывода с поддержкой режима RT, не более	128
из них в одной линии, не более	128
количество подключаемых приборов ввода-вывода с поддержкой режима IRT и опции высокой гибкости, не более	128
из них в одной линии, не более	61
количество подключаемых приборов ввода-вывода с поддержкой режима IRT и опции высокой производительности, не более.	64
из них в одной линии, не более	64
поддержка режима IRT	Есть
приоритетный запуск приборов ввода-вывода	Есть
количество приборов ввода-вывода, не более	32
активация/ деактивация приборов ввода-вывода:	Есть
количество одновременно активируемых/ деактивируемых приборов ввода-вывода, не более	8
замена приборов ввода-вывода во время работы (порты партнера)	Есть
количество приборов ввода-вывода на инструмент	8
замена приборов без использования носителей данных	Есть
адресное пространство:
для входов, не более	2 048 байт
для выходов, не более	2 048 байт
объем данных пользователя на адресное пространство, не более
с передачей за один цикл, не более.	1 024 байт
Прибор PROFINET IO:
службы:
PG/OP функции связи	Есть
S7 маршрутизация	Есть
S7 функции связи	Есть, с загружаемыми функциональными блоками, до 14 конфигурируемых соединений, до 32 экземпляров
изохронный режим	Нет
открытый обмен данными через IE	Есть, через TCP/IP, ISO на TCP и UDP
поддержка режима IRT	Есть
поддержка протокола PROFIenergy	Есть, с SFB 73/74, подготовленными для стандартного FB PROFIenergy для интеллектуального прибора ввода-вывода
поддержка функций общего прибора ввода-вывода	Есть, обеспечение доступа со стороны двух контроллеров PROFINET IO
объем памяти приемопередатчика:
для ввода, не более	1 440 байт на контроллер с общим прибором ввода-вывода
для вывода, не более	1 440 байт на контроллер с общим прибором ввода-вывода
субмодули
количество субмодулей, не более	64
объем данных на субмодуль, не более	1 024 байт
Открытый обмен данными через Industrial Ethernet:
количество соединений, не более	8
номера локальных портов, используемых системой	0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65534, 65535
поддержка функций контроля активности соединений	Есть
Изохронный режим
Изохронный режим	Есть
Программирование
Языки программирования:
STEP 7	Есть
LAD	Есть
FBD	Есть
STL	Есть
SCL	Есть
CFC	Есть
GRAPH	Есть
HiGraph®	Есть
Набор команд	См. список инструкций
Глубина вложения скобок, не более	8 уровней
Защита ноу-хау:
парольная защита программы	Есть
[Fehlender Merkmalstext TAK_ABT745_001_000]	Есть
Системные функции (SFC)	См. список инструкций
Системные функциональные блоки (SFB)	См. список инструкций
Гальваническое разделение цепей
Внутренней шины и электроники	Нет
Внутренней шины и других цепей	Есть
Питания и других цепей	Есть
Стандарты, одобрения, сертификаты
Марка CE	Есть
Одобрение CSA	Нет
C-TICK	Есть
cULus	Есть
Одобрение FM	Нет
Габариты и масса
Габариты (Шх Вх Г) в мм	135х 130х 65
Масса	720 г
