Контакторы 5TT5 8

• Заказные данные
  (51)
• Информационные материалы

  Информационные материалы

  Контакторы 20, 25, 40 и 63 A

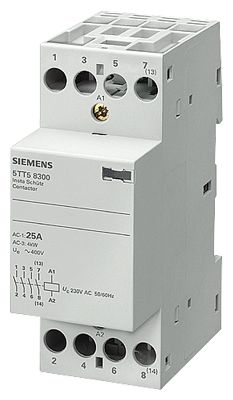

  Контакторы 5TT5 8 оснащены магнитной системой переменного тока и отвечают самым строгим требованиям при очень большом количестве коммутационных циклов и продолжительном сроке службы. Блок−контакты в вариантах: 2 замыкающих, 1 замыкающий контакт/1 размыкающий контакт могут устанавливаться с правой стороны корпуса без применения инструментов. При использовании клеммных крышек устройства можно также пломбировать.


  Эксплуатационное положение контакторов 5TT5 8
  Допускается установка устройства в положениях, показанных на приведенном ниже рисунке (0° до 90°, 270° до 0°).

  Отвод тепла
  Если в распределительный шкаф устанавливаются рядом нескольких контакторов с магнитной системой переменного тока, то
  для номиналов 25 A, 40 A и 63 A в диапазоне допустимых температур окружающей среды до 55 °C не существует никаких ограничений. Для номинала 20 A в температурном диапазоне до 40 °C после каждого третьего контактора необходимо вставить распорную деталь 5TG8 240, а в диапазоне температур свыше 40 °C до 55 °C после каждого второго.

  Ручное приведение в действие функцией O/I/AUTO

  Испытания электроустановок без подачи управляющего напряжения
  Контакторы с функцией O/I/AUTO позволяют при помощи ручного приведения в действие испытывать электроустановки без подачи управляющего напряжения.
  Автоматический сброс управляющим сигналом
  Подачей управляющего сигнала на клеммы A1 и A2 контакторы могут быть переведены из продолжительного режима работы
  (положение „I“) обратно в автоматический режим (положение „AUTO“).







  Особенности



  • Экстремально долгий срок службы - свыше 3 миллионов переключений
  • Доп.контакты могут быть на всех моделях  - даже на 20 A типе.





  • Insta контакторы с O/I/Auto функцией позволяют контролировать цепь без подавания напряжения управления.



  Дальнейшая информация

  ENG_130814.PDF
