Стационарные системы считывания кодов

Стационарные системы считывания кодов имеют или высокопроизводительные считывающие устройства, или систему считывания кодов на основе ПК. У автономных считывающих устройств данные обрабатываются в сканере, а затем посылаются в компьютер верхнего уровня с использованием одного из существующих протоколов связи. Эти устройства считывают различные двумерные (2D) коды, а также одномерные (1D) штрих-коды. Система на основе ПК – это быстрая, мощная система считывания различных двумерных кодов (2D), одномерных (1D) штрих-кодов и OCR (распознавание текстов). Многие считывающие устройства, включая систему считывания кодов на основе ПК, используют контроль (верификацию) матриц данных для управления процессами.

SIMATIC HawkEye 1500

Устройства SIMATIC HawkEye 1500 – это мощные стационарные считывающие устройства для кодов матриц данных и штрих-кодов. Специальный формат в размере интеллектуальной камеры делает HawkEye 1500 идеальной заменой сканеров штрих-кодов. Несложная настройка и современные возможности программирования способствуют одновременно удобству использования и универсальности применения. Серия HawkEye 1500 может проверять качество печати кодов матриц данных и штрих-кодов при наличии дополнительной лицензии на верификацию.

SIMATIC VS130-2

Система SIMATIC VS130-2 разработана специально для чтения кодов матриц данных (DMC) ECC200 и различных одно- и двумерных кодов в промышленной среде. Полный пакет включает в себя освещение, анализирующее устройство, датчик и кабели. Они устанавливаются и вводятся в действие одним движением руки. Ими так легко управлять, что не требуется никаких обучающих курсов, а система скорее "обучена", чем запрограммирована, так что даже необученный персонал может использовать их немедленно. Благодаря стандартизованным интерфейсам датчики изображения могут быть легко встроены в автоматику предприятия. Для простых конвейерных агрегатов имеется автономное решение без дополнительного ПЛК.

Основные различия

	SIMATIC HawkEye 1500	SIMATIC VS130-2
Корпус	Компактный (IP40) со встроенным освещением	Модульный (головка датчика и лампы), IP65
Ввод в действие и эксплуатация	Программное обеспечение для настройки, QuicSet, инструменты для регулировки, язык: G	Встроенный web-сервер, встроенные элементы управления для оператора, автоматическая оптимизация параметров, языки: E/G/F/I/S/CH
Обмен данными	Ethernet (ASCII), RS232	PROFIBUS, Ethernet (Profinet)
Производительность	до 30 деталей/сек	до 35 деталей/сек
Верификация	AIM, верификатор DPM фирмы Siemens	AIM

SIMATIC DMx AutoID+

SIMATIC DMx AutoID+ - это быстродействующая, мощная система считывания кодов для различных двумерных (2D) кодов, одномерных (1D) штрих-кодов и OCR (распознавания текстов). В ней имеется встроенная опция верификации для всех символов матриц данных, которая используется для анализа всех важных параметров кодов из каждого отдельного кода матриц данных в реальном времени. Быстрая обработка изображений и программный интерфейс для Windows NT/98/2000/XP превращает DMx AutoID+ в систему, гибкую, мощную и все же легкую в обращении, идеальную для любых приложений, в которых используется ПК. Современные функции обработки изображений делают возможным для DMx AutoID+ справляться даже с наиболее сложными проблемами автоматической идентификации и чтения, также и на чрезвычайно высоких скоростях. Основные интерфейсы ввода/вывода, высокие скорости передачи и многие функции программирования могут быть установлены таким образом, что этот сканер кодов может согласованно работать с любой программой чтения данных.

Область применения

Автомобильная промышленность
- точечная маркировка на различных компонентах силовой передачи автомобиля (головки цилиндров, блоки цилиндров, распределительные коробки и т.д.)
- лазерная маркировка на различных компонентах силовой передачи автомобиля (распределительные валы, коленчатые валы, поршни, шатуны, компоненты трансмиссии и т.д.)
- лазерная маркировка на электронных компонентах автомобиля, печатных платах или корпусах
Авиакосмическая промышленность
- точечная маркировка на лопатках газовой турбины
- точечная маркировка на различных легированных деталях авиационных двигателей
Медицинские устройства
- лазерная маркировка на электронных стимуляторах сердца и других имплантируемых устройствах
- лазерная маркировка на компонентах и корпусах различных медицинских устройств
Электроника
- лазерная маркировка на компонентах накопителей на жестких дисках, чувствительных к электростатическому разряду
Полупроводниковые приборы
- лазерная маркировка на печатных платах и схемах на гибкой подложке
- лазерная маркировка на упакованных полупроводниковых устройствах, радиаторах и распределителях тепла

Интеграция

Устройства кодосчитывания SIMATIC MV420 / 440 имеют стандартные интерфейсы PROFINET и ASM . Кроме того, коммуникационные интерфейсы, таких как Ethernet и RS232 доступны непосредственно на устройстве.

С помощью интерфейсов, могут быть использованы следующие коммуникационные сервисы:

Используемые коммуникационные сервисы	Интерфейс
PROFINET IO (FB79)	через встроенный PROFINET интерфейс
PROFINET IO (FB45, PIB)	через коммуникационный модуль RF180C (ASM)
PROFIBUS DP V0/1 (FB45, PIB)	через коммуникационный модуль ASM 456 (ASM)
TCP/IP нативный	через встроенный PROFINET интерфейс

Через ASM все коммуникационные модули, например, для подключения сети PROFIBUS, могут быть использованы.Интерфейс ASM совместим со всеми доступными модулями связи электрически и с учетом протокола. Подключение через коммуникационный модуль позволяет легко переключаться между оптическим считывания кода с SIMATIC MV420 / 440 и RFID читателей, просто пересоединения. Программирование ПЛК выполняется с помощью функциональных блоков, которые доступны для SIMATIC и SIMOTION. Преимущество подключения SIMATIC MV420 / 440 с модулем связи является то, что равномерное программный интерфейс доступен для широкого спектра типов ПЛК и сетевые системы. Кроме того, полный кабель портфель для интерфейса ASM доступно. В то же время, как соединены через модуль связи в процессе передачи (чтения результата), PROFINET интерфейс устройства также могут быть использованы для отдельного интерфейса с HMI или пульта управления.

Интеграция SIMATIC MV420 / MV440 с помощью коммуникационного модуля SIMATIC RF180C

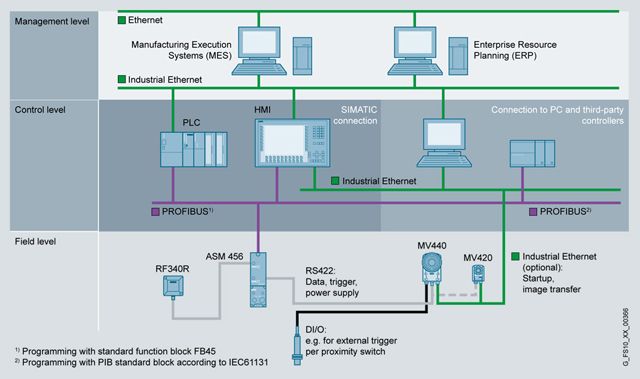

Интеграция SIMATIC MV420 / MV440 с помощью коммуникационного модуля АSМ 456

Интеграция SIMATIC MV420 / MV440 с контроллером 3х поставщиков

Интеграция SIMATIC MV420 / MV440 с прямым подключением к PROFINET или Ethernet
