Мотор-шпиндель 2SP1 ECS
›
Мотор-шпиндель 2SP1 ECS

Мотор-шпиндель 2SP1 ECS

  • Заказные данные
    (12)
  • Информационные материалы

    Информационные материалы

    Линия моторшпинделей ЕСS 2SP1 это компактные стандартные моторшпиндели для фрезерных станков, которые являются альтернативой шпинделям с ременной передачей и используются как для черновой обработки, так и для чистовой обработки одновременно.

    Мотор-шпиндель 2SP1 содержит все классические элементы мотор-шпинделя, такие как узел крепления инструмента, механизм крепления и расцепления инструмента, подшипники шпинделя, подходящие для амортизации усилий обработки, двигатель привода с водяным охлаждением, кожух шпинделя для крепления и датчики для пошагового перемещения и контроля над сменой инструмента.

    Моторизованные шпиндели поставляются в 2 диаметрах 200 мм (7.87 дюйма) (2SP120) и 250 мм (9.84 дюйма) (2SP125) и имеют разную градацию крутящего момента и скорости для согласования с подходящим семейством фрезерных станков. Мотор-шпиндели идеально подходят для уровней производительности SINAMICS S120.

    Полный спектр продуктов мотор-шпинделей 2SP1 был разработан совместно с фирмой «Weiss Spindeltechnologie GmbH» и производятся на ее заводах.

    Область применения

    Основной областью применения моторшпинделей ECS являются шпиндели главного движения для простых фрезерных станков и обрабатывающих центров в серийном производстве.

    Моторшпиндели 2SP120 предназначены для легкообрабатываемых сплавов с небольшими моментами и высокой скоростью обработки.

    Моторшпиндели 2SP125 характеризуются высоким моментом вращения. Предназначены для обработки стали и чугуна.

    Дизайн

    Шпиндели двигателя 2SP1 ECO имеют прочную конструкцию.

    В зависимости от версии существуют следующие опции шпинделей двигателя:

    • Разные инструментальные патроны
    • Внутреннее охлаждение инструмента
    • Внешнее охлаждение инструмента

    Характеристика

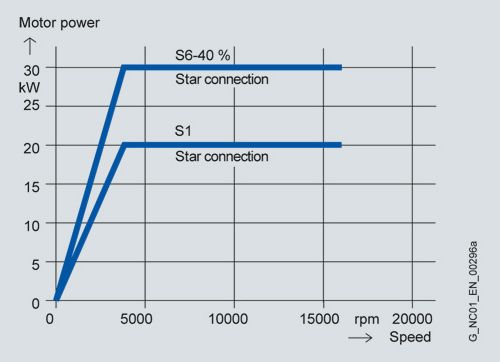

    Графики изменения скорости/мощности


    Моторшпиндели 2SP1 с асинхронными двигателями (переключение

    звезда/треугольник)



    Моторшпиндели 2SP1 с синхронными двигателями

    Интеграция

    Шпиндели двигателя ECS в основном могут использоваться с:

    • SINAMICS S120
    • SINUMERIK 802D sl
    • SINUMERIK 840Di sl
    • SINUMERIK 840D sl с NCU 710.1/ NCU 720.1/ NCU 730.1

    Вместе со шпинделями двигателя ECS нужно использовать модуль VPM 120 в синхронном исполнении, смотри описание встраиваемых двигателей 1FE1.

    Чертеж

    ENG_124296.PDF

    Особенности

    Моторшпиндели 2SP1 ECS по сравнению с обычными решениями с ременной передачей предлагают пользователю следующие существенные преимущества:

    • компактное шпиндельное решение "all inclusiv" ("все включено") в шпиндельной бабке
    • небольшое количество компонентов и простой монтаж
    • рентабельное стандартное решение по сравнению с современными решениями с ременной передачей
    • передача вращения с высокой жесткостью
    • высокие моменты вращения и скорости и тем самым высокая производительность, благодаря высокой мощности резания и сокращению вспомогательного времени
    • более высокая скорость и более короткое время разгона по сравнению с обычными ременными или редукторными решениями
    • рентабельное пневматическое устройство разжима инструмента или, как опция, быстрое гидравлическое устройство разжима инструмента
    • поставка системы по всему миру включая механику шпинделя из одних рук - от Сименс

    Технические данные

    Имя продукта

    Мотор-шпиндели 2SP120 ECS

    Мотор-шпиндели 2SP125 ECS

    Стандартные функции

    Кожух

    Катридж с фланцевым креплением

    Катридж с фланцевым креплением

    Позиция эксплуатации

    Горизонтальная/вертикальная

    Горизонтальная/вертикальная

    Инструментальная оправка

    HSK A63

    SK 40 для инструментов с асимметричными уплотнительными кольцами

    Устройства для зажима инструмента

    • Расцепление с помощью пневматического цилиндра, 6 бар
    • Зажим с помощью блока чашеобразных пружин
    • Расцепление с помощью пневматического цилиндра, 6 бар
    • Зажим с помощью блока чашеобразных пружин

    Скорость, макс.

    15,000 об/мин

    10,000 об/мин

    Смазка подшипников

    Консистентная смазка, постоянная смазка

    Консистентная смазка, постоянная смазка

    Уплотнение подшипника спереди

    Запирающий воздух 1 ... 1.5 м3/ч, уровень фильтрации 8 мкм

    Запирающий воздух 1 ... 1.5 м3/ч, уровень фильтрации 8 мкм

    Очистка сужения инструмента

    Сжатый воздух через затяжной винт 5 ... 6 бар

    Сжатый воздух через затяжной винт 5 ... 6 бар

    Изоляция обмотки статора в соответствии с EN 60034-1 (IEC 600034-1)

    Класс температур F для входной температуры охлаждающего средства 25 °C (77 °F)

    Класс температур F для входной температуры охлаждающего средства 25 °C (77 °F)

    Класс защиты в соответствии с IEC 60034-5

    IP64 (в рабочей области)
    IP53 (за фланцем шпинделя)

    IP64 (в рабочей области)
    IP53 (за фланцем шпинделя)

    Рекомендуемая входная температура охлаждающего средства, прибл.

    25 °C (77 °F) (в зависимости от окружающей температуры)

    25 °C (77 °F) (в зависимости от окружающей температуры)

    Система измерения

    Система измерения с полым валом, инкрементная, sin/cos 1 VPP 256 имп/об с нулевой отметкой

    Система измерения с полым валом, инкрементная, sin/cos 1 VPP 256 имп/об с нулевой отметкой

    Стандартная защита - контроль температуры

    • Датчик температуры двигателя KTY84-130
    • PTC для полной термической защиты
    • NTC PT3-51F
    • NTC K227
    • Датчик температуры двигателя KTY84-130
    • PTC для полной термической защиты
    • NTC PT3-51F
    • NTC K227

    Контроль состояния зажима

    Датчики (аналоговые)

    • Инструмент зажат
    • Затяжной винт в позиции расцепления
    • Зажим без инструмента
    • Датчики (цифровые)
    • Позиция расцепляющего клапана

    Датчики (цифровые)

    • Инструмент зажат 1)

    Водяное охлаждение

    • Макс. 5 бар, 10 л/мин
    • Макс. 25% средство защиты от коррозии Clariant Antifrogen N или Tyfocor
    • Уровень фильтрации 100 мкм
    • Макс. 5 бар, 10 л/мин
    • Макс. 25% средство защиты от коррозии Clariant Antifrogen N или Tyfocor
    • Уровень фильтрации 100 мкм

    Подключение средств





    • Охлаждение

    2 x штекерных соединения шлангом, Ø 12 мм/10 мм (0.47 дюйма/0.39 дюйма)

    2 x G 1/2 (Ø 9 мм (0.35 дюйма))

    • Запирающий воздух

    1 x G 1/8 радиальный/Ø 5 мм (0.20 дюйма) осевой

    1 x G 1/8 (Ø 8 мм (0.31 дюйма))

    • Воздух для очистки сужения

    1 x G 1/4

    1 x G ¼

    • Расцепление инструмента

    1 x G 1/4

    1 x M16 x 1.5

    • Зажим инструмента

    1 x G 1/8

    1 x G 1/8

    Электрические подключения

    • Питание по кабелю 1.5 м (4.92 фута)
    • Датчики через сигнальный штекер
    • Питание по кабелю1.5 м (4.92 фута)
    • Датчики через сигнальный штекер

    Опции

    Внутреннее охлаждение инструмента

    • 50 бар, до 54 л/мин
    • Уровень фильтрации 50 мкм
      в соответствии с -/16/13 ISO 4406
    • 1 x G1/4 охлаждающее средство
    • 1 x G1/8 утечка
    • 50 бар, до 54 л/мин
    • Уровень фильтрации 50 мкм
      в соответствии с -/16/13 ISO 4406
    • 1 x G1/4 охлаждающее средство
    • 1 x G1/8 утечка

    Внешнее охлаждение инструмента

    • кольцо с 6 регулируемыми патрубками
    • 5 бар
    • Уровень фильтрации 50 мкм в соответствии с -/16/13 ISO 4406



    Увеличенная макс. скорость

    18,000 об/мин

    15,000 об/мин(с HSK A63)

    Устройство для зажима инструмента

    • Расцепление с помощью пневматического цилиндра, 80 бар
    • Зажим с помощью блока чашеобразных пружин
    • 1 x G 1/4, расцепление инструмента
    • 1 x G 1/4, зажим инструмента



    Датчики для состояния зажима



    • Затяжной винт в позиции расцепления
    • Зажим без инструмента

    Узел крепления инструмента



    BT 40, CAT 40, HSK A63



    1) Для смены инструмента вручную; необходимы дополнительные датчики для автоматической смены инструмента (смотри опции).



    Диаметр шпинделя

    Номинальная мощность звезда/треугольник

    Ном. крутящий момент
    звезда/треугольник

    Ном. скорость звезда/треугольник

    Макс. скорость

    Мотор-шпиндель 2SP1 ECS
    Водяное охлаждение



    Prated

    Mrated



    nrated

    nmax

    Заказной номер
    Стандартный тип



    S1

    S6-40%

    S1

    S6-40%







    мм (дюйм)

    кВт(л.с.)

    кВт (л.с.)

    Нм (фунтf-дюйм)

    Нм (фунтf-дюйм)

    об/мин

    об/мин



    Синхронные

    200 (7.87)

    12.0/– (16.09/–)

    12.0/– (16.09/–)

    42/– (371.73/–)

    55/– (486.79/–)

    2700/–

    15000

    2SP1202‑1HA❑❑‑1DF2

    200 (7.87)

    15.5/– (20.78/–)

    15.5/– (20.78/–)

    42/– (371.73/–)

    55/– (486.79/–)

    3500/–

    18000

    2SP1202‑1HB❑❑‑2DF2

    200 (7.87)

    26.4/– (35.39/–)

    26.4/– (35.39/–)

    84/– (743.47/–)

    110/– (973.59/–)

    3000/–

    15000

    2SP1204‑1HA❑❑‑1DF2

    200 (7.87)

    35.0/– (46.92/–)

    35.0/– (46.92/–)

    78/– (690.36/–)

    110/– (973.59/–)

    4300/–

    18000

    2SP1204‑1HB❑❑‑2DF2

    Асинхронные

    250 (9.84)

    13.2/13.2 (17.69/17.69)

    18.9/18.9 (25.34/25.34)

    70/32 (619.56/283.23)

    100/45 (885.08/398.29)

    1800/4000

    10000

    2SP1253‑8HA0❑‑0❑❑2

    250 (9.84)

    13.2/13.2 (17.69/17.69)

    18.9/18.9 (25.34/25.34)

    70/32 (619.56/283.23)

    100/45 (885.08/398.29)

    1800/4000

    15000

    2SP1253‑8HA0❑‑1D❑2

    250 (9.84)

    11.7/11.7 (15.68/15.68)

    16.7/16.7 (22.39/22.39)

    140/62 (1239.11/548.75)

    200/89 (1770.16/787.72)

    800/1800

    10000

    2SP1255‑8HA0❑‑0❑❑2

    250 (9.84)

    11.7/11.7 (15.68/15.68)

    16.7/16.7 (22.39/22.39)

    140/62 (1239.11/548.75)

    200/89 (1770.16/787.72)

    800/1800

    15000

    2SP1255‑8HA0❑‑1D❑2

    Синхронные

    250 (9.84)

    26.0/– (34.85/–)

    29.0/– (38.87/–)

    100/– (885.08/–)

    130/– (1150.60/–)

    2500/–

    10000

    2SP1253‑1HA0❑‑0❑❑2

    250 (9.84)

    35.0/– (46.92/–)

    38.0/– (50.94/–)

    100/– (885.08/–)

    130/– (1150.60/–)

    3300/–

    15000

    2SP1253‑1HB0❑‑1D❑2

    250 (9.84)

    46.3/– (62.06/–)

    55.0/– (73.73/–)

    170/– (1504.64/–)

    236/– (2088.79/–)

    2600/–

    10000

    2SP1255‑1HA0❑‑0❑❑2

    250 (9.84)

    53.4/– (71.58/–)

    64.0/– (85.79/–)

    170/– (1504.64/–)

    236/– (2088.79/–)

    3000/–

    15000

    2SP1255‑1HB0❑‑1D❑2

    Механизм зажима и расцепления инструмента:



    Пневматический

    Гидравлический

                        0

                        1

    Охлаждение:



    Закрытая охлаждающая рубашка

    Закрытая охлаждающая рубашка и внутренне охлаждение инструмента

    Закрытая охлаждающая рубашка, внутренне охлаждение инструмента и кольцо для внешнего охлаждения инструмента (только для 2SP120)

                          1

                          3

                          5

    Узел крепления инструмента:



    Узел крепления инструмента SK 40

    Узел крепления инструмента BT 40 45°

    Узел крепления инструмента CAT 40

    Узел крепления инструмента HSK A63

    Узел крепления инструмента BT 40 30°

                               A

                               B

                               C

                               D

                               E

    Датчики:



    Датчик "Инструмент зажат" 1)

    B + Датчик ”Затяжной винт в позиции расцепления”

    C + Датчик “Зажим без инструмента”

    D + Датчик “Позиция расцепляющего клапана” (только для 2SP120)

                                 B

                                 C

                                 D

                                 F





    Тип двигателя(продолжение)

    Момент инерции

    Вес 1)
    прибл.

    Ном. ток звезда/треугольник

    Модуль защиты от перенапряжения

    Модуль двигателя SINAMICS Необходим номинальный ток



    J

    m

    Iном





    Iном

    Заказной номер







    S1

    S6-40%



    S1

    Полный заказной номер смотри в разделе «Система привода SINAMICS S120».



    кгм2 (фунтf-в-с2)

    кг (фунт)

    A

    A



    A



    Синхронные

    2SP1202‑1HA…

    0.015 (0.1327)

    83 (183)

    30/-

    43/-

    VPM 120

    30

    6SL312❑‑1TE23‑0A..

    2SP1202‑1HB…

    0.015 (0.1327)

    83 (183)

    42/-

    60/-

    VPM 120

    45

    6SL312❑‑1TE24‑5A..

    2SP1204‑1HA…

    0.023 (0.2035)

    101 (222.7)

    60/-

    85/-

    VPM 120

    60

    6SL312❑‑1TE26‑0A..

    2SP1204‑1HB…

    0.023 (0.2035)

    101 (222.7)

    79/-

    120/-

    VPM 120

    85

    6SL312❑‑1TE28‑5A..

    Асинхронные

    2SP1253‑8HA0.‑0…

    0.037 (0.3274)

    130 (286.7)

    28/29

    39/39

    -

    30

    6SL312❑‑1TE23‑0A..

    2SP1253‑8HA0.‑1…

    0.037 (0.3274)

    130 (286.7)

    28/29

    39/39

    -

    30

    6SL312❑‑1TE23‑0A..

    2SP1255‑8HA0.‑0…

    0.055 (0.4867)

    165 (363.8)

    30/29

    40/37

    -

    30

    6SL312❑‑1TE23‑0A..

    2SP1255‑8HA0.‑1…

    0.055 (0.4867)

    165 (363.8)

    30/29

    40/37

    -

    30

    6SL312❑‑1TE23‑0A..

    Синхронные

    2SP1253‑1HA…

    0.037 (0.3274)

    130 (286.7)

    53/-

    75/-

    VPM 120

    60

    6SL312❑‑1TE26‑0A..

    2SP1253‑1HB…

    0.037 (0.3274)

    130 (286.7)

    68/-

    98/-

    VPM 120

    85

    6SL312❑‑1TE28‑5A..

    2SP1255‑1HA…

    0.055 (0.4867)

    165 (363.8)

    95/-

    135/-

    VPM 120

    132

    6SL312❑‑1TE31‑3A..

    2SP1255‑1HB…

    0.055 (0.4867)

    165 (363.8)

    120/-

    180/-

    VPM 120

    132

    6SL312❑‑1TE31‑3A..

    Охлаждение:











    Внутреннее воздушное охлаждение

    Внешнее воздушное охлаждение









               0

               1

    Модуль двигателя:











    Однодвигательный модуль









                  1



    1) Опции не входят.
    Внутреннее охлаждение инструмента: +1 кг (2.2 фунта)
    Внешнее охлаждение инструмента : +8 кг (17.6 фунта)

    Дальнейшая информация

    За дальнейшей информацией обращаться по адресу:

    Weiss Spindeltechnologie GmbH
    – a Siemens Company –

    Rudolf-Diesel-Str. 35
    97424 SCHWEINFURT
    Germany

    Phone: +49 (0)97 21 - 77 01 - 10
    Fax: +49 (0)97 21 - 77 01 - 14 4



    http://www.weissgmbh.de/
