2-ступенчатые редукторы для асинхронных двигателей 1PH7/1PH4

Заказные данные
(7)

Область применения

Многоступенчатые редукторы повышают крутящий момент привода на низких скоростях двигателя и расширяют диапазон постоянной выходной мощности, создаваемой двигателем главного шпинделя. Поэтому полная режущая способность современных станков может использоваться по всему диапазону скоростей.

Дизайн

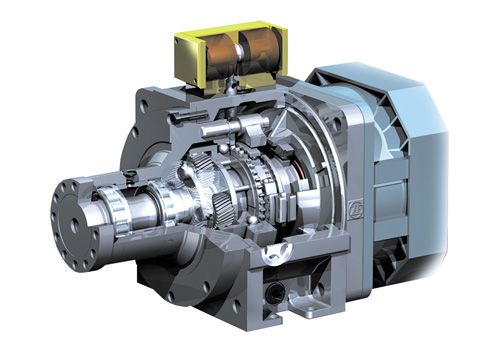

2-ступенчатые редукторы имеют планетарную конструкцию. Центральное солнечное колесо распределяет усилие на несколько планетарных шестерен, которые вращаются вокруг него. Преимуществом такой конструкции является компактность. Устройство переключения передач, зубчатая включающая втулка с осевым движением имеет геометрическое замыкание.

Позиция 1: Передаточное число i1 = 4

Позиция 2: Передаточное число i2 = 1

Двигатель прифланцовывается к редуктору посредством кольцевого адаптера. Двигатель переменного тока необходимо подготовить для монтажа.

При высоте вала в 160 и выше, типIM B 35 иIM V 15, необходимоподпереть двигатель нанеприводной стороне.

Любое поперечное усилие, переданное в редуктор, должнобыть отведено и передано редуктором на фундамент станка.

Двигатели для всехредукторов 2K должны быть отбалансированы в полную шпонку с призматической шпонкой. Т.к. редукторы 2K 120, 2K 250 и 2K 300 закрытые, то фланец двигателя в стандартной версии соответственно герметичен.

При вертикальном размещенииIM V 15 иIM V 36 необходима циркуляция смазкиредукторов.

Стандартная версия редукторов до 2K 300 имеет максимальныйзазор кручения в 30 угловых минут (измерено на выходной части редуктора). По запросу можно получить разные конфигурации для фрезерования или обработки с прерывание резания:

Ограничение зазора со специальными свойствами: макс. 20'
Ограничение зазора для высокой производительности: макс.15'

Модуль привода (т.е.двигатель и редуктор) поставляется с уровнем вибрации RсогласноEN 60034-14 (IEC 60034-14). Это же относится и к заказу двигателя с уровнем вибрации S.

Шкивременной передачи ¹) должен быть выполнен как чашечный круг. Для крепежа шкива выходной вал на редукторе имеет фланец с центрированием по наружному диаметру ирезьбовыми отверстиями для простого монтажа и демонтажа шкива.

Двигатели с навесными планетарными редукторами

Двигатели 1PHтакже могут поставляться с навешенными на фланец планетарными редукторами. Редуктор двигателя проверен на правильное функционирование. Укомплектованный модуль привода – т.е. двигатель 1PH7 или 1PH4 с навешенным редукторомZF– может быть заказан непосредственно на фирме Siemens:

Siemens AG

Industrial Solutions and Services
Contact: Mr. Britz

Im Schiffelland 10
66386 ST. INGBERT
GERMANY

Fax:+49 (0) 6894 - 891 – 112
E-mail: hans-peter.britz@siemens.com

При заказе необходимо ссылаться на следующее:

Пример заказа для двигателя 1PH4:

Motor complete with gear unit
1PH4 133-4NF26–Z
K00
2LG4315-3FD11

Пример заказа для двигателя 1PH7:

Motor complete with gear unit
1PH7186-2NE03-0BC2
2LG4260-1JC21
1PH7163-2NF03-0CC0
2LG4320-3JD11

1) Не входит в объем поставки.

Характеристика

Использование редуктора позволяет значительно расширить диапазон постоянной мощности.

Диаграмма числа оборотов/мощности

Обозначения:
n_rated      ном. число оборотов
n_rated'      ном. число оборотов с двухступенчатым переключаемым редуктором
n_max       макс. допустимое число оборотов
P_rated      ном. мощность и постоянная мощность двигателя в диапазоне числа оборотов от n_rated до n_max или n_rated' до n_max

M крутящий момент

Чертеж

ENG_133645.PDF

Особенности

Эксплуатационные свойства 2-ступенчатых редукторов для двигателей 1PH7/1PH4:

Мощность привода до 100 кВт (134 HP)
Диапазон постоянной выходной мощности на валу привода до 1:24
Двунаправленные
Высота вала двигателяотSH 100 доSH 225
Типы IM B35 иIM V15 (IM V36 по запросу)

Монтаж редуктора снаружипередней бабки станка имеет следующие преимущества:

Простая адаптация к станку
Низкий уровень шума иотсутствие колебаний температуры благодаря расположению редуктора снаружи передней бабки
Отдельные системы смазки для главного шпинделя (консистентная смазка) и редуктора (масло)
КПД редуктора > 95%
Вместо клиновых ремней мощность может быть также передана с выходного вала привода редуктора посредствомшестерни (по запросу) или коаксиально с помощью упругой муфты.

Технические данные

Двигатель	Редуктор
Высота вала SH	Тип ZF	Тип	Макс. постоянная скорость ¹⁾	Допустимый ном. крутящий момент (режим S1)			Допустимый макс. крутящий момент (режим S6-60%)			Момент инерции редуктора		Вес редуктора, прибл.
			Привод	Привод	Выход i = 1	Выход i = 4	Привод	Выход i = 1	Выход i = 4	Выход i = 1	Выход i = 4
			n_max							J	J	m
			об/мин	Нм (фунт_f-фут)	Нм (фунт_f-фут)	Нм (фунт_f-фут)	Нм (фунт_f-фут)	Нм (фунт_f-фут)	Нм (фунт_f-фут)	кг м² (фунт_f-в-с²)	кг м² (фунт_f-в-с²)	кг (фунт)
100	2K 120	2LG4312-...	8000	120 (88.5)	120 (88.5)	480 (354)	140 (103.3)	140 (103.3)	560 (413.1)	0.0110 (0.0973)	0.0114 (0.1009)	30 (66.2)
132	2K 250	2LG4315-...	6300	250 (184.4)	250 (184.4)	1000 (737.6)	400 (295)	400 (295)	1600 (1180.2)	0.0270 (0.2389)	0.0570 (0.5044)	62 (136.7)
160	2K 300	2LG4320-...	6300	300 (221.3)	300 (221.3)	1200 (885.1)	400 (295)	400 (295)	1600 (1180.2)	0.0270 (0.2389)	0.0570 (0.5044)	70 (154.4)
180	2K 800	2LG4250-...	5000	800 (590.1)	800 (590.1)	3200 (2360.3)	900 (663.8)	900 (663.8)	3600 (2655.4)	0.1956 (1.781)	0.1766 (1.5629)	110 (242.6)
	2K 801	2LG4260-...
225	2K 802	2LG4270-...	По запросу

Дальнейшую техническую информацию и инструкции по проектированию (например, о смазке, повышении температуры и типичным областям применения) смотри в каталоге № 4161 750 002a, который можно получить у фирмы«ZF» (Zahnradfabrik Friedrichshafen, www.zf.com). Допустимые номинальные значения двигателя и редуктора необходимо учитывать при определении размеров всего привода (т.е.двигателя и редуктора).

На двигателях 1PH4168 или 1PH7167-2NB, например, нужно уменьшить номинальный крутящий момент до 300 Нм (2655 фунтf-дюйм). Для высоты вала 132 обратите внимание на то, что максимально допустимая скорость редуктора 2K 250 для смазки разбрызгиванием составляет 6300 об/мин.

Использование редуктора позволяет значительно увеличить диапазон постоянной мощности.

Диаграммамощности-скорости

Легенда:
n_rated      Номинальная скорость
n_rated'      Номинальная скорость с двухступенчатым редуктором
n_max       Максимально допустимая скорость
P_rated      Номинальная мощность и постоянная мощность двигателя в диапазоне скорости между n_rated и n_max или n_rated' и n_max

M Момент

Тип длявсегоустройства	Размеры выходного фланцаD2	2-скоростной редуктор (стандартная версия) ²⁾ Ступень редуктора i₁ = 4
	мм (дюйм)	Заказной номер	Идентификатор ZF
Для двигателей 1PH710./1PH410.
IM B5/B35/ V1/V15	100 (3.94)	2LG4312-3CC31	2K 120
Для двигателей 1PH713./1PH413.
IM B5/B35	118 (4.66)	2LG4315-3FD11	2K 250
IM V1/V15	118 (4.66)	2LG4315-3FC11	2K 250
Для двигателей 1PH716./1PH416.
IM B35	130 (5.12)	2LG4320-3JD11	2K 300
IM V15	130 (5.12)	2LG4320-3JC11	2K 300
Для двигателей 1PH7184
IM B35, IM V15	180 (7.09)	2LG4250-1JC11	2K 800
Для двигателей 1PH7186
IM B35, IM V15	180 (7.09)	2LG4260-1JC11	2K 801

1) Более высокие скорости привода допускаются для передаточных чиселв некоторых случаях при использовании редукторов с масляным охлаждением (смотри каталог ZF).

2) Специальные версии, например, редукторы с разными зазорами или другие передаточные числа (I = 3.17 orI = 5.5) поставляются по запросу.

Дальнейшая информация

По всем вопросам обращайтесь непосредственно на фирму:

ZF Maschinenantriebe GmbH
D-88015 Friedrichshafen

Phone: +49 (0) 75 41 - 77 - 32 46
Fax: +49 (0) 75 41 - 77 - 34 70

http://www.zf.com/
