  Весоизмерительная ячейка на базе изгибного стержня, для эксплуатации в небольших резервуарных и платформенных весах.

  Дизайн

  Измерительный элемент представляет собой двойную изгибную полосу из нержавеющей стали, на которой расположены 4расширительных измерительных полоски (DMS).

  DMS установлены таким образом, что две из них работают на растяжение, а две других - на сплющивание.

  За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.

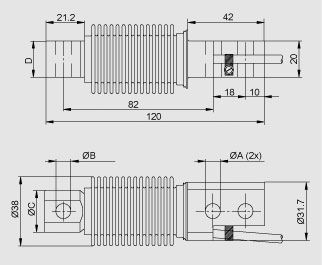

  Чертеж



  Номинальная нагрузка	ØA	ØB	ØC	D
  10 ... 200 кг	8.2	8.2 +0,1	23	20
  350 кг	10.3	10.3 +0,1	24	19





  Весоизмерительная ячейка SIWAREX R, серия BB, размеры

  Технические данные

  Весоизмерительные ячейки SIWAREX R, серия BB
  возм. области применения	Резервуарные весы, ленточные и платформенные весы
  Конструктивное исполнение	изгибный стержень
  Ном. нагрузка/макс. нагрузкаEmax.	10/20/50/100/200/350 кг
  класс точности по OIML R60	C3
  Макс. цена деления nLC	3000
  Мин. цена деления Vmin	Eмакс./15000
  Мин. диапазон применения Rmin(LC)	20%
  Комбинированная погрешность Fcomb	≤ ± 0,02% Cn
  Переменность Fv	≤ ± 0,01% Cn
  Возврат нулевого сигнала	≤ ± 0,0167% Cn1)
  Погрешность ползучести Fcr
  30 min	≤ ± 0,0245% Cn1)
  20 ... 30 min	≤ ± 0,0053% Cn1)
  Температурный коэффициент
  Нулевой сигнал TKo	≤ ± 0,0045% Cn/5K
  Показатель TKc	≤ ± 0,0045% Cn/5K
  Минимальная предварительная нагрузка Emin	≥ 0% Emax.
  Макс. рабочая нагрузка Lu	150% Emax.
  Разрушающая нагрузка Ld	300% Emax.
  Макс. поперечная нагрузка LIq	100% Emax.
  Номинальный измерительный путь hn приEmax.	0,3 ± 0,03 мм
  Напряжение питания Usr (эталонное значение)	10 В
  Напряжение питания (диапазон)	5 ... 15 В
  Номинальный показательCn	2 мВ/В
  Допуск показателя Dc	± 1%
  Допуск нулевого сигналаDo	≤ ± 1,0% Cn
  Входное сопротивлениеRe	460 Ω ± 50 Ω
  Выходное сопротивлениеRa	350 Ω ± 3,5 Ω
  Сопротивление изоляцииRis	≥ 5000 MΩ
  Номинальный диапазон температур Btn	-10 ... + 40 °C
  Диапазон рабочих температур Btu	-40 ... + 80 °C
  Диапазон температур хранения Bts	-40 ... + 90 °C
  Материалы чувствительного элемента (DIN)	Нержавеющая сталь, заводской номер 1.4542
  Степень защиты по DIN EN 60 529; IEC 60 529	IP66/IP68
  Макс. момент затяжки крепежных винтов	23 Нм
  SC-калибровка током 2)	Стандарт
  EEx(i)-сертификация (на выбор)	II 2 G EEx ib IIC T6/T4 II 3 G EEx nA / nL IIC T6/T4 II 1D / 2D / 3D T 70 °C
  Кабельная разводка
  Принцип действия	Цвет
  EXC + (питание +)	зеленый
  EXC - (питание -)	черный
  SIG + (измерительный сигнал +)	белый
  SIG - (измерительный сигнал -)	красный
  Экран (подставка для экрана на корпусе на стадии разработки)	прозрачный





  1) Для номинальной температуры от -10 до +40 °C.

  2) "Калибровка током"; номинальный показатель и выходное сопротивление согласованы таким образом, что выходной ток не выходит за пределы 0,05% от эталонного значения. Это упрощает параллельно подключение нескольких весоизмерительных ячеек.
