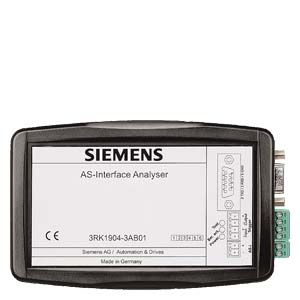

  Диагностический прибор служит для проверки сетей AS-интерфейса. Поиск ошибок облегчается систематическим и постоянным контролем.

  Ошибки при инсталляции могут быть определены с помощью данного прибора.

  Посредством легкого в обслуживании программного обеспечения, возможно оценить качество сети даже без специальных знаний по AS-интерфейсу.

  С помощью специальных функций возможна детальная диагностика AS-интерфейса.

  Область применения

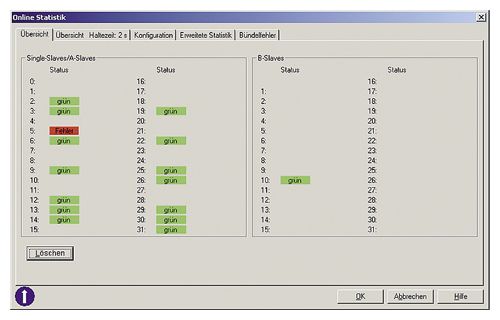

  Статистика Online







  Конфигурация шины и текущая передача данных от слэйвов представлены в наглядном виде.

  С функциями расширенной статистики (Expanded Statistics function) возможно определение разряд ошибки как количество переданных или ошибочных  сообщений.

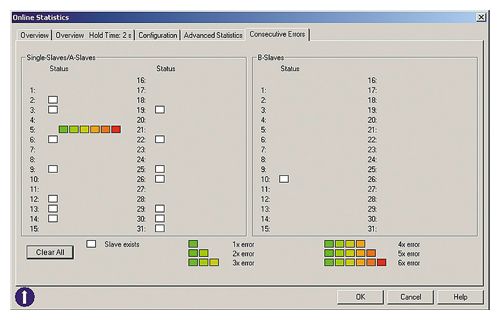

  Краткий обзор ошибки связи отображается пошагово как многократное повторение структур сообщений, что позволяет отбирать и предварительно оценивать качество передачи.



  Режим данных

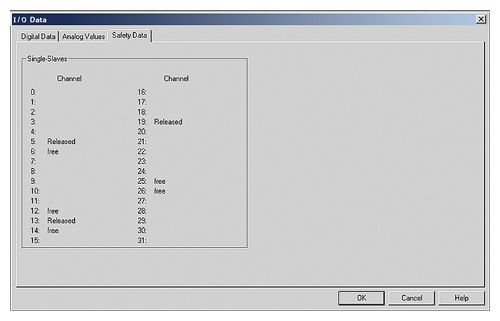

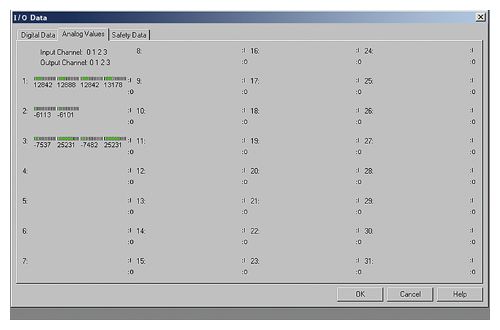

  В этом режиме анализатор отображает не только значения цифровых входов/выходов, на также текущие аналоговые величины и состояние входов безопасных слэйвов.



  Режим трассировки



  При представлении структур сообщения в классическом для полевой шины виде обязательно применение анализатора для поиска сложных неисправностей.  Для этих целей возможно применение расширенных функций триггера, запись и анализирующие фильтры.

  Внешние вход и выход триггера завершают набор функций для поиска самых трудных ошибок.

  Для поиска неисправностей при применении реле безопасности изменения статуса в таблице кодов безопасных слэйвов идентифицированы и оценены.

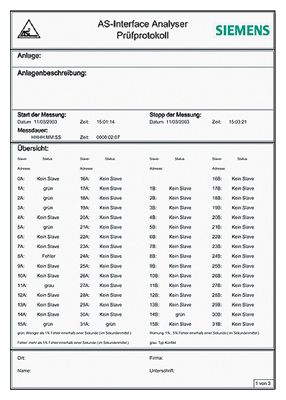

  Регистрация испытания



  Зарегистрированные статистические данные просто получить и задокументировать с использованием функции регистрации испытаний. Проверка состояния установки  может быть использована для целей обслуживания.

  Новый помощник регистрации измерений синалов шины в течение регулируемого периода, автоматическое осуществление регистрации испытаний. Таким образом, возможна стандартизированная проверка качества установки AS-Interface.

  Особенности

  • Выполнять диагностику AS-Interface без наличия специ­ально подготовлен­ного персонала
  • Выполнять быстрый поиск неисправностей в сети на основе получаемой ста­тистической информации.
  • Формировать отчеты о текущих состояниях компонентов AS-Interface и каче­стве выполнения монтажных работ.
  • Формировать сообщения, облегчающие выполнение дистан­ционной диагно­стики AS-Interface специалистами технических служб предприятия.
  • Выполнять расширенный анализ работы сети с фиксацией импульсных сигна­лов.
  • Выполнять интерактивную проверку передаваемых через AS-Interface дан­ных.
