SITRANS LC 500

Заказные данные
(4)
Аксессуары
(11)

SITRANS LC 500 - высокопроизводительный емкостной уровнемер для непрерывного измерения уровня и разделительного слоя в экстремальных и сложных условиях процесса, например, нефть и “сжиженный газ”, а также токсичных и агрессивных химикатов и пара.

Область применения

Уровнемер SITRANS LC 500 – высокопроизводительное устройство, предназначенное для измерения уровня в особо критических технологических условиях. Применяется для измерения уровня жидкостй, сыпучих веществ пены. Обеспечивает точные и достоверные измерения в экстремальных условиях в диапазоне температур от –200С до +400С (-328F-+752F) и в диапазонах давления от полного вакуума (FV) до более 525 Бар (7665 psi)

Электроника SITRANS LC 500 обеспечивает проведение калибровки при помощи нажатия одной клавиши и локальное отображение информации, облегчающее процесс установки прибора и запуск его в эксплуатацию. Уникальная механическая контрукция пробы позволяет обеспечивать ее работоспособность при работе с токсическими и химически агрессивными средами, кислотами, едкими и клейкими средами, а также вязкими, проводимыми и непроводимыми средами.

«Умный» двух-проводный датчик снабжен HART коммуникатором, что обеспечивает возможнолсть проведения дистанционного технического обслуживания и инспекции. SITRANS LC 500 позволяет обеспечивать достоверные, стабильные измерения в широком диапазоне применений на опасных средах.

Характеристика

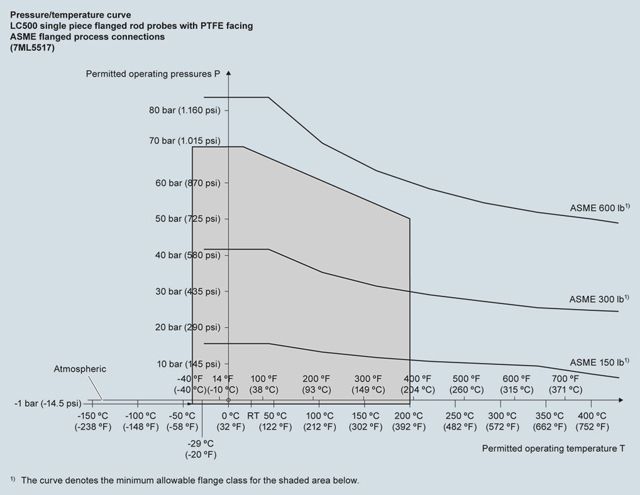

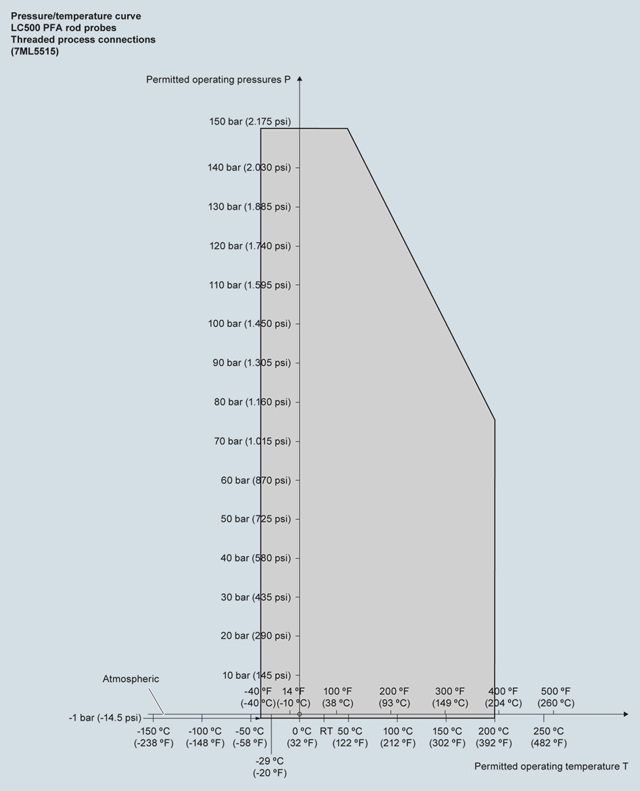

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5513)

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515)

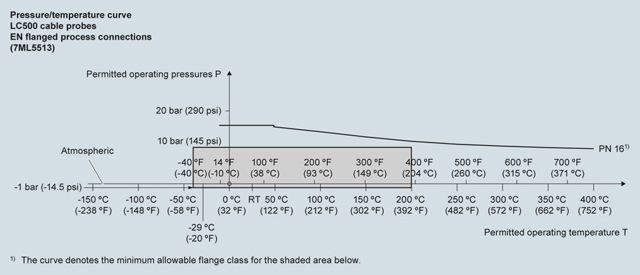

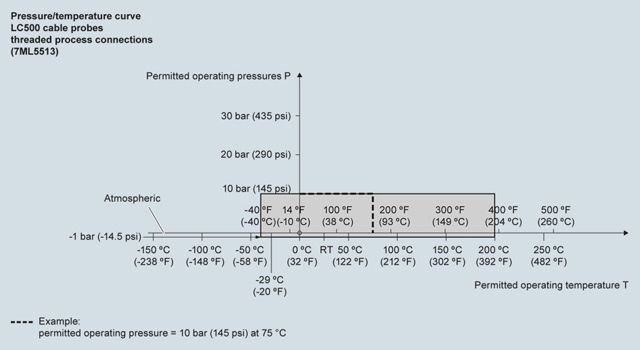

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5513)

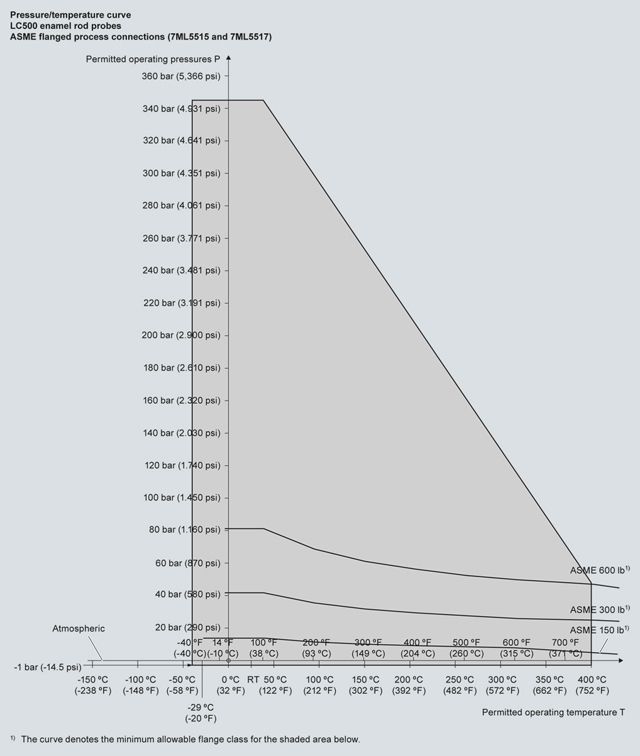

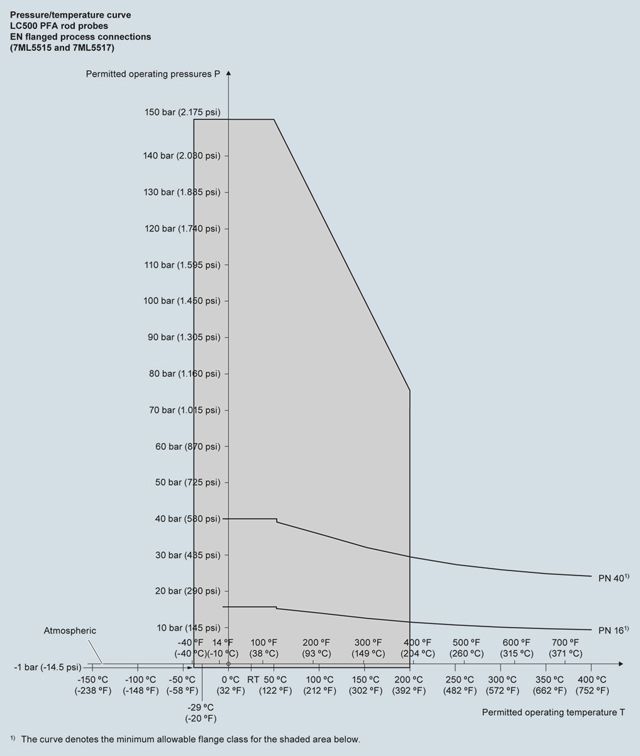

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515 and 7ML5517)

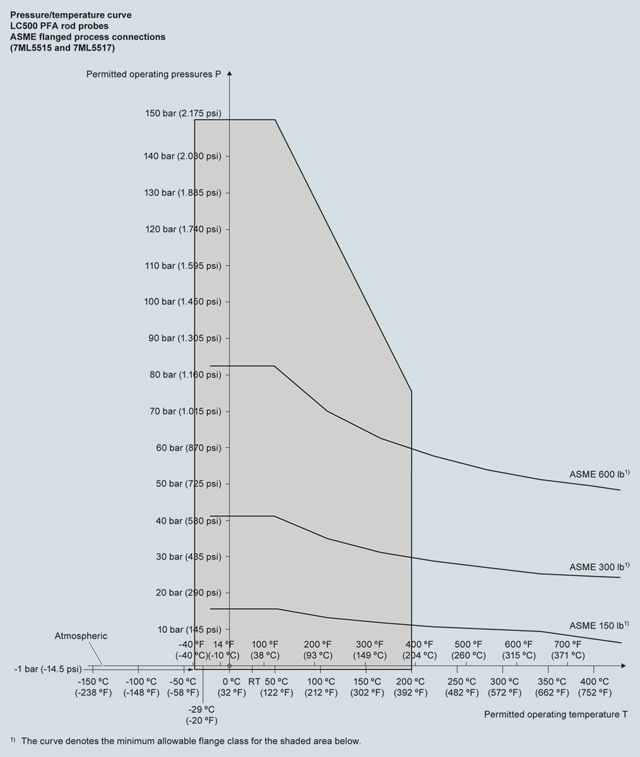

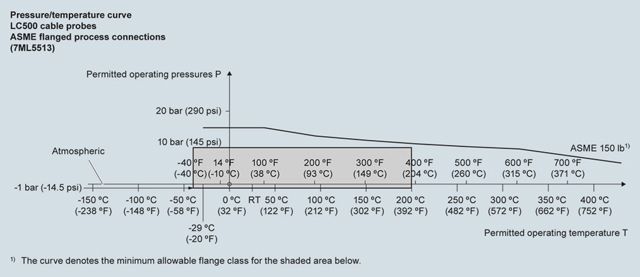

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5513)

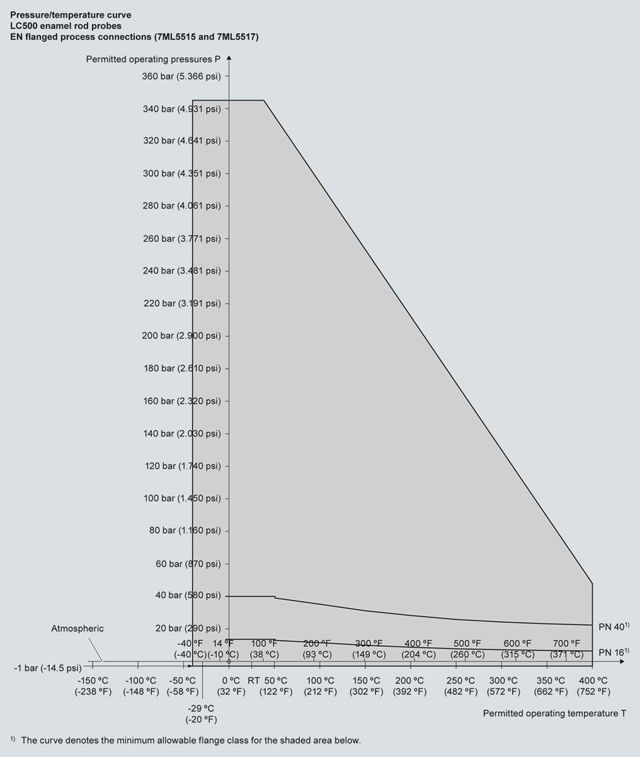

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5515 и 7ML5517)

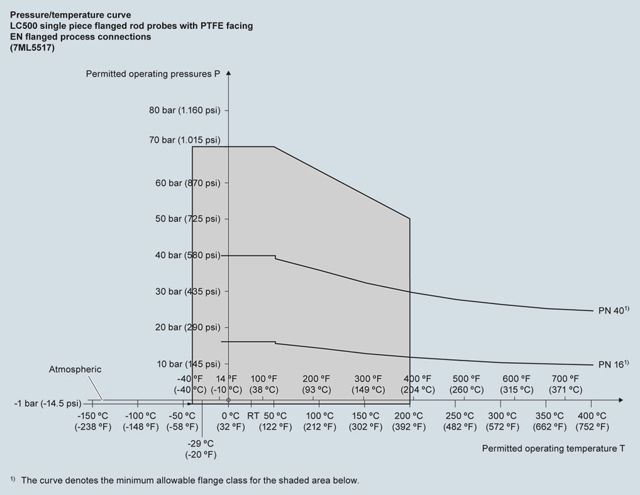

SITRANS LC500 Кривые снижения рабочих параметров давления/температура (7ML5517)

Конфигурация

Установка SITRANS LC 500

Чертеж

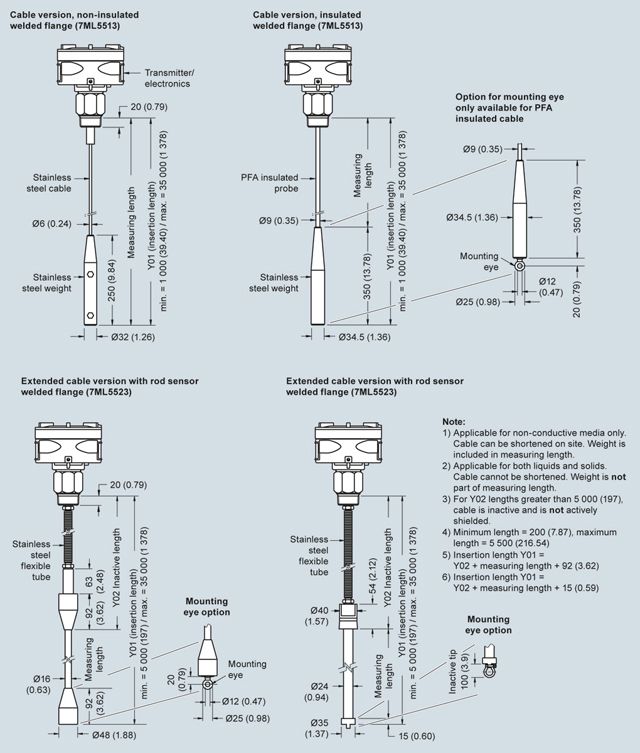

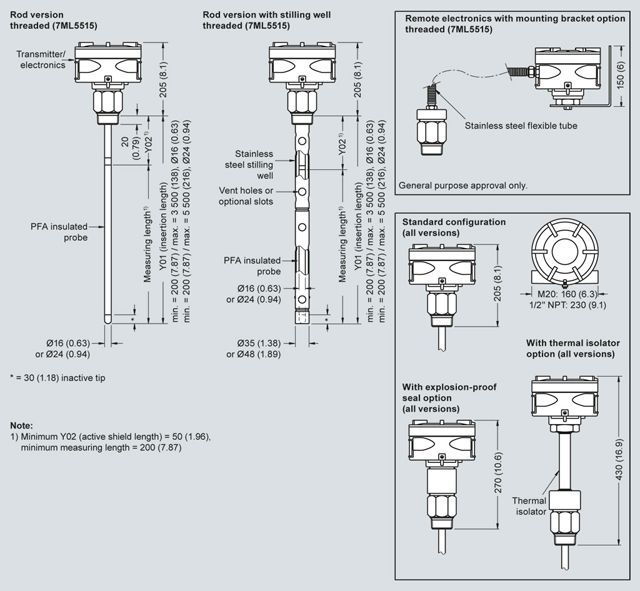

Конфигурации зондов

SITRANS LC 500 констукция зондов	Стандарт		Для разделительного слоя в емкостях хранения	Гигиенический
Типы подключения к процессу	резьбовой или приварной фланец	цельный фланец	резьбовой или приварной фланец	S серии
Резьба	Имеется	–	Имеется	–
Фланец	Имеется	Имеется	Имеется	–
Гигиенические зажимы	–	–	–	Имеется
Гигиеническая резьба	–	–	–	Имеется
Подключение к процессу - материалы
Нерж. сталь AISI 316L	Имеется	Имеется	Имеется	Имеется
Углеродистая сталь C22.8N	–	–	–	–
Компонентная сталь	–	–	–	–
Hastelloy¹⁾ B2 или C22	Имеется	Имеется	–	–
Monel 400	-	–	–	–
Изоляция зондов
PFA	Имеется	Имеется	Имеется	Имеется
Enamel	Имеется	–	–	–
Параметры длины и процесса 4)
Макс. длина стержня (мм/дюймов)	Y01: 5500/216, от 250мм Y02: от 50 мм	Y01: 5500/216, от 250 мм Y02: от 50 мм	–	Y01: 5500/216, от 250 мм Y02: от 50 мм
Макс. длина кабеля (мм/дюймов)	Y01: 35000/1378, от 250 мм Y02: от 50 мм	Y01: 35000/1378, от 250 мм Y02: от 50 мм	Y01: 35000/1378, от 250 мм Y02: от 50 мм	–
Макс. давление (бар/psi)	200/2900	150/2175	5/73	10/145
Макс. температура (C/°F)	200/392	200/392	100/212	200/392

- Отсутствует как стандартная версия

1) Фланец из нерж. стали AISI-316L/1.4404 с сварной платой Hastelloy, 5 мм
2) В зависимости от диапазона температур
3) В зависимости от ступени давления
+ до 400 °C (752 °F) с изоляцией зондов из Email

4) Y01 - "общая длина погружения стержня", мм

Y02 - "длина активного экрана", мм

Активная длина сенсора (измерительная часть) определяется как разность Y01-Y02

Просьба указывать опции Y01 и Y02, добавляя к заказному номеру "-z"

Особенности

Запатентованная Active-Shield технология
Простой процесс калибровки при помощи нажатия одной клавиши и интегрированный местный дисплей
Высокая разрешающая способность благодаря использованию принципу обратной частоты
Измерение сигнала при помощи двух- проводная приемной петли 4-20/4-20 мА
Высокотехнологичный датчик (HART-протокол)
Устойчив к высоким температурам и давлению
Полная самодиагностика в соответствии с NAMUR NE 43

Схема подключения

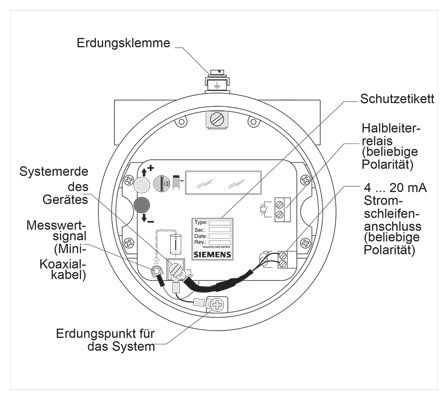

Соединения SITRANS LC 500

Технические данные

Вход
Диапазон измерения	0 до 3300 pF
Предел измерения	Мин 3,3 pF
Подача сигнала тока измерения	NAMUR NE 43
Выход
Токовая петля	3.6 до 22 мА/ 22 до 3.6 мА (двухпроводная токовая петля)
Точность
Стабильность температуры	0.15 pF (0 pF) или < 0.25% e обычно менее 0,1% от мгновенного измеренного значения, которое выше полного температурного диапазона
Нелинейность и повторяемость	менее 0,1% от диапазона и мгновенного значения соответственно
Погрешность измерения	Девиация <0,1% от измеренного занчения
Рабочие условия
Диапазон измерения давления
 Стандартный	Вакуум до 200 Бар (2920 psi)
 Как опция	Вакуум до 525 Бар (7665psi)
Условия окружающей среды
 Температура окружающей среды (преобразователь сигналов)
- Без температурного изолятора	-40 до +85 °C (-40 to +185 °F) ATEX Ex protection: -40 до +70 °C (-40 до +158 °F) для T6, -40 до +85 °C (-40 до +185 °F) для T5 до T1
- С температурной изоляцией	В зависимости от температурного диапазона пробы
 Температура процесса (проба)
- Стандартная	-200 до +200 °C (-328 до +392 °F)
- С температурным изолятором	-200 до +400 °C (-328 до +752 °F)
 Требования к категории помещения	II
 Степень загрязнения окружающей среды	4
 Класс защиты	IP 65 / Тип 4X / NEMA 4X
Требования к установке
 Установка	Внутри\снаружи помещения
 Высота	2000 м макс.
Конструкция Конструкция
Материал
 Материал сварных частей
- Стандартный	AISA 316 L
- Опция	C22.8 N, Monel 400, Hastelloy C22, Duplex
 Изоляция зонда	PFA, enamel эмалированный
Диаметр пробы
 Конструкция жилы кабеля	16 мм (0.63") или 24 мм (0.95")
 Конструкция кабеля	9 мм (0.35")
Длина пробы
 Конструкция жилы кабеля	Макс. 3.5 м (138“), (16 мм стержень) Макс. 5.5 м (216“), (24 мм стержень)
 Конструкция кабеля	Макс. 35 м (1378“)
Тип подсоединения к процессу пробы
 Резьбовое подсоединение	NPT, BSP, JIS
 Подсоединение к процессу при помощи плоских фланцев	ANSI, DIN
Питание	Макс. DC 33 V (DC 30 V , взрывозащищенная работа мин. DC 12 V @ 3.6 мА, мин. DC 9.5 V @ 22 мА
Характеристики
Безопасность	Вход пробы ESD защищен до 55 КВт Входы\выходы гальванически изолированы Полярно независимая токовая петля Полностью гермтичный Интегрированный барьер безопасности
 Диагности сбоев когда	Первичная переменная (PV) за пределами измерения, системная ошибка в измерении цепи, девиация между AD D\F конвертером, проверить сумму, проверить самодиагностику
 Функции вращающегося переключателя	Позиции от 0 до 9 , от A до F
 Коммуникации	В соответствии с HART Communication Foundation (HCF)
Сертификаты и разрешения	CE (complies with E.C.C. требования по EN 55011 и EN 61326) CENELEC: EEx ia IIC T6-T4, EEx ia IIB T6-T4 (intrinsically-safe), EEx d [ia] IIC T6-T4 (explosion-proof), Ex nC IIC T4 (Non-Sparking Proof) FM/CSA: Class I, II и III, Div. 1 Groups A, B, C и D (intrinsically-safe), Class I, Div. 2, Class II, Div. 2, Class III, Div. 1 and 2 (hazardous locations) FM: Class I, II and III, Div. 1 Groups A, B, C and D (explosion-proof) ATEX: II1GD EEx ia IIC T6..T4; II 1/2 GD EExd [ia] IIC T6..T1; II3G 2D EEx nC IIC T6..T4 Lloyd’s Register of Shipping, Categories ENV1, ENV2, ENV3, и ENV5 3A Sanitary PED 97 / 23 / CE
