Введение
- Информационные материалы
Информационные материалы
K60
K60
K45
K45
Компактные модули ведомых устройств AS-Interface имеют наиболее высокую степень защиты (до IP 69K) и объединяют в своем составе дискретные, аналоговые и пневматические модули.

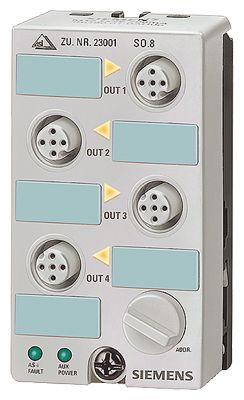

Каждый модуль состоит из двух частей: блока электроники и монтажной платы. Блок электроники содержит разъемы для подключения датчиков и исполнительных устройств, гнездо для установки сетевого адреса модуля, а также светодиоды индикации состояний и диагностики модуля.

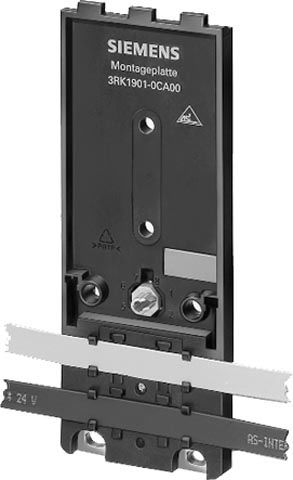

Монтажная плата содержит профилированный паз для укладки кабеля AS-Interface и может крепиться на плоские поверхности винтами или устанавливаться на профильную шину DIN.

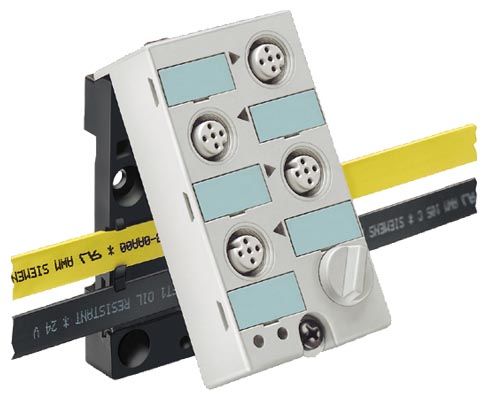

Блок электроники крепится на монтажной плате с помощью направляющих и одного винта. Во время затягивания винта происходит прокалывание изоляции кабеля и электронный модуль подключается к AS-Interface.
Серия модулей
Назначение
Ток дискретного выхода
Тип ведомого устройства
Назначение контактов
Вариант подключения
Заказной номер
Номер по каталогу
K60
8 входов/2 выхода
2 A
A/B
Специальное
M12
3RK2 400-1HQ00-0AA3
8 входов
--
Стандартное
Y-II
3RK1 200-0DQ00-0AA3
A/B
3RK2 200-0DQ00-0AA3
4 входа/4 выхода
2 A
Стандартное
3RK1 400-1DQ00-0AA3
Стандартное
3RK1 400-1CQ00-0AA3
1 A
Y-II
3RK1 400-1DQ01-0AA3
Стандартное
3RK1 400-1DQ03-0AA3
4 входа/3 выхода
2 A
A/B
Y-II
3RK2 400-1FQ03–0AA3
4 входа/2 выхода
Стандартное
3RK1 400–1MQ00-0AA3
4 входа
--
3RK1 200-0CQ00-0AA3
2x2 входа/2x2 выхода
1 A
Y
3RK1 400-1DQ02-0AA3
4 выхода
2 A
Y-II
3RK1100-1CQ00-0AA3
K45
4 входа
--
Стандартное
Стандартное
M12
3RK1 200–0CQ20–0AA3
M8 винтовой
3RK1 200–0CT20–0AA3
M8 с защелками
3RK1 200–0CU20–0AA3
A/B
M12
3RK2 200–0CQ20–0AA3
M8 винтовой
3RK2 200–0CT20–0AA3
M8 с защелками
3RK2 200–0CU20–0AA3
2 x 2 входа
Y
M12
3RK2 200–0CQ22–0AA3
2 входа/2 выхода
2 A
Стандартное
Стандартное
3RK1 400–1BQ20–0AA3
2 x (1 вход/1 выход)
0,2 A
Y
3RK1 400–0GQ20–0AA3
4 выхода
1 A
Стандартное
3RK1 100–1CQ20–0AA3
3 выхода
A/B
3RK2 100–1EQ20–0AA3
2 входа/2 выхода
2 A
3RK2 400–1BQ20–0AA3
