Фланец

• Информационные материалы

  Область применения

  С помощью раздельных фланцев из алюминия или нерж. стали сенсоры Echomax от Siemens Milltronics могут монтироваться на фланцевые стояки. Они бывают трех размеров, соответствующих нормам ANSI, DIN и JIS.

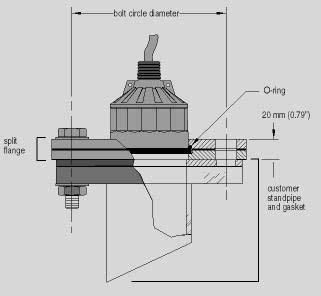

  Чертеж



  Раздельный фланец

  Технические данные

  Номинальный размер	75 мм	100 мм	150 мм
  Стыковочный размер
  ANSI	3" ANSI	4" ANSI	6" ANSI
  DIN	DN80 до PN10	DN100 до PN10/16	DN150 до PN10/16
  JIS	10K-3B	10K-4B	10K-6B
  Внешний диаметр в сборе	200 мм (7.87")	230 мм (9.06")	280 мм (11.02")
  Излучатель	XCT-8, XPS-10	XCT-8, XPS-10	XCT-8, XPS-10/ 10F, XCT-12, XPS-15/15F
  Диаметр отверстия штыря	155 мм (6.10")	175 мм (6.89")	241 мм (9.49")
  Отверстие для штыря	22 x 27 мм (0.87 x 1.06")	22 x 35 мм (0.87 x 1.38")	22 мм (0.87")
  Давление	макс. 200 kPa (2 bar или 20 psi)
  Температура	В зависимости от ограничений сенсора
