Pointek CLS 300

Заказные данные
(30)
Аксессуары
(30)

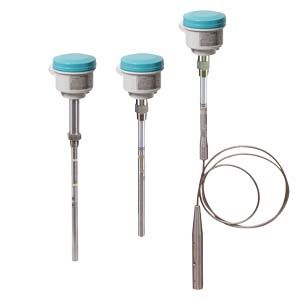

Pointek CLS 300 это емкостный сигнализатор уровня для регистрации разделительных слоев, сыпучих веществ, жидкостей, взвесей и клейких материалов в тяжелых условиях работы, с низким/высоким давлением, высокими температурами, коррозивными и абразивными веществами.

Область применения

Pointek CLS 300 предлагает точную, надежную сигнализацию предельного уровня даже в особых промышленных условиях эксплуатации с высоким давлением и высокими температурами. Он измеряет жидкости, сыпучие вещества, взвеси, разделительные слои и комбинации клейких материалов (с или без проводимости). Герметическая электроника нечувствительна к конденсации, пыли или вибрации. Все части, соприкасающиеся с измеряемым веществом,изготовлены из нержавеющей стали и имеют активный слой с покрытием PFA Teflon для высокой химической стойкости. Для использования при высоких температурах имеются керамические материалы. Может осуществляться точное измерение материалов с высокой или низкой диэлектрической постоянной. Благодаря уникальной технологии Active Shield игнорируются паразитирующие влияния и налипания материала. Уникальная модульная конструкция предлагает широкий выбор конфигураций, подсоединений к процессу, удлинителей и допусков для выполнения требований по температуре и давлению при специальных использованиях. Кроме этого облегчается заказ и уменьшаются требования к хранению. Поставляются зонды различных конфигураций, среди них стержневые и кабельные конструкции.

Характеристика

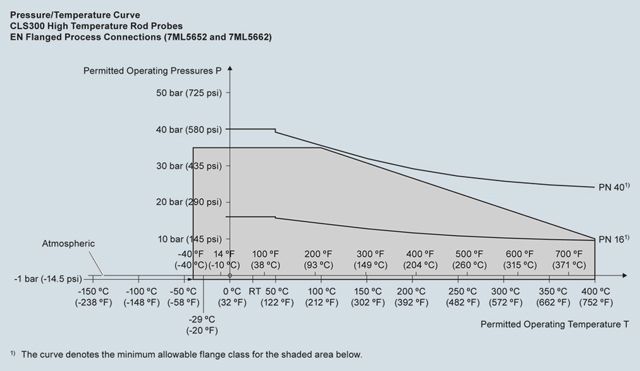

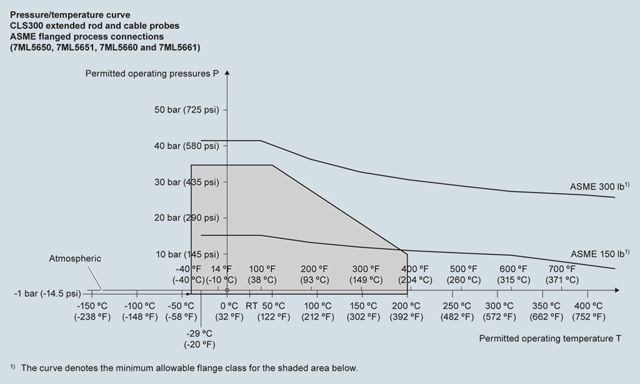

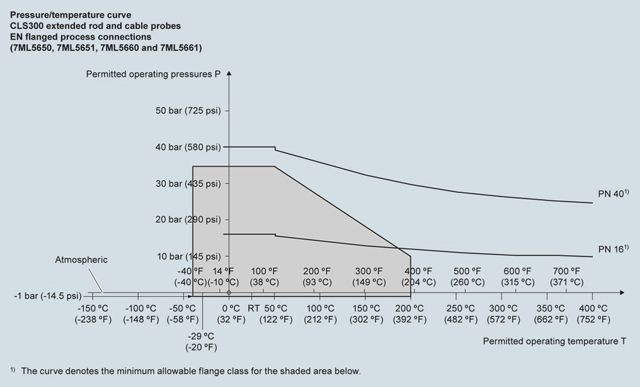

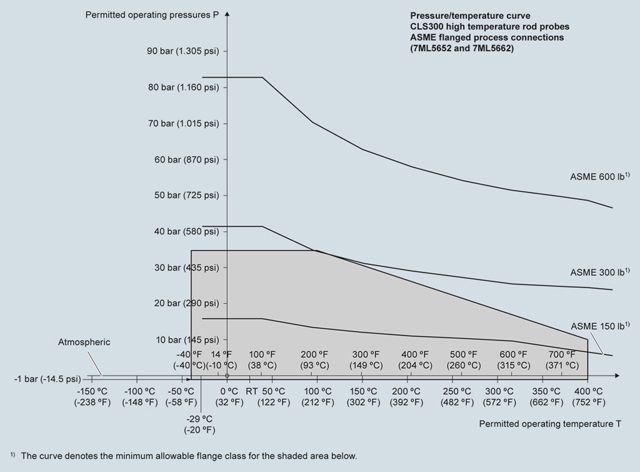

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5510)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5507)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5506)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5508)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5506)

Pointek CLS300 Кривые снижения рабочих параметров давления/температура (7ML5508)

Конфигурация

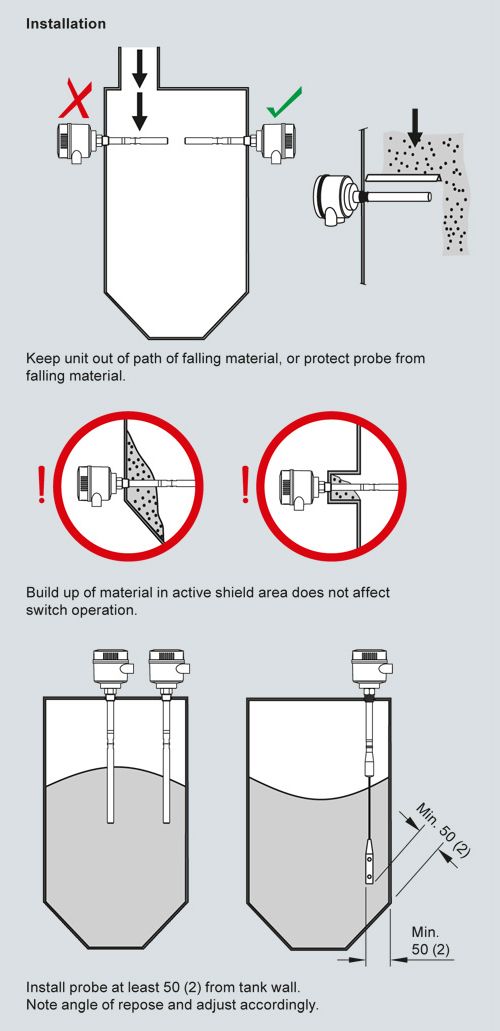

Установка Pointek CLS 300

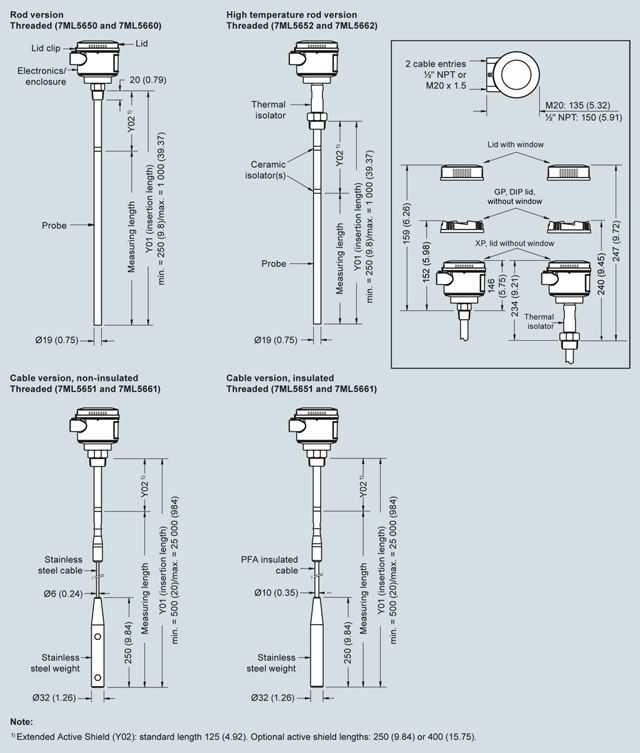

Чертеж

Размеры Pointek CLS 300

Особенности

Запатентованная технология Mercap Active Shield
Высокочувствительный зонд
Не чувствителен к налипанию материала
Быстрая недорогая настройка с СИД-контролем
Универсальное электропитание и электроника
Простой монтаж и техническое обслуживание
Несколько выходов

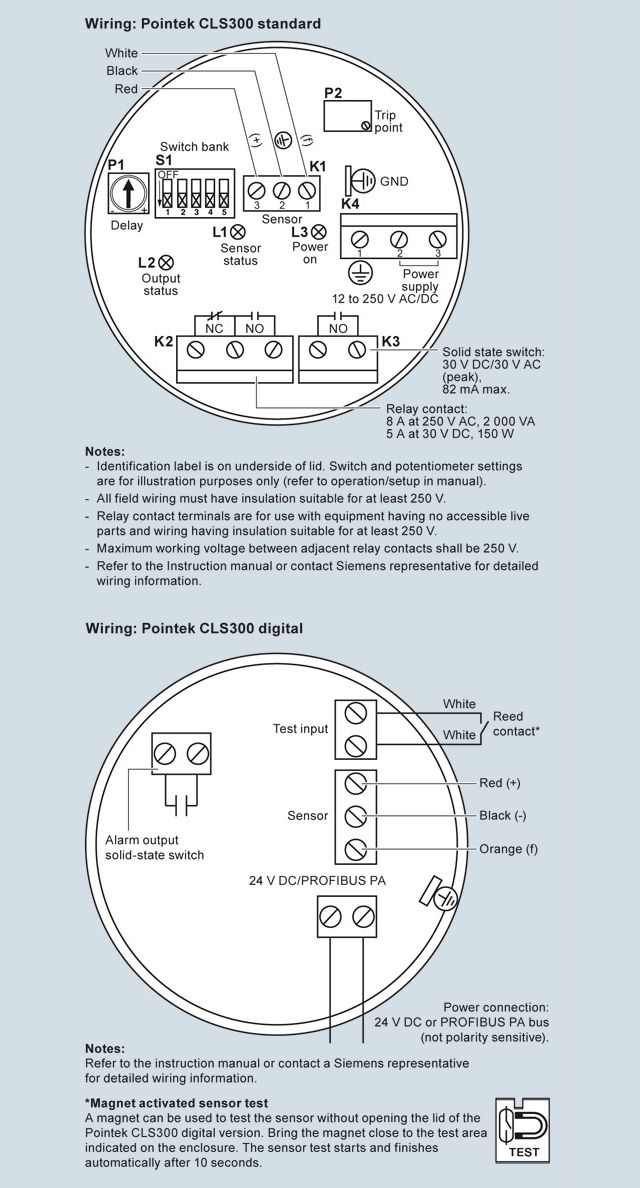

Схема подключения

Соединения Pointek CLS 300

Технические данные

Pointek CLS 300
Принцип работы
Принцип измерения	Емкостная регистрация уровня
Частота измерений	600 кГц макс.
Вход
Измеряемая величина	Мин. и макс.
Выход
Выходной сигнал
Релейный выход	Реле с определением отказа переключающий контакт (принцип рабочего тока или тока покоя, по выбору)
Макс. нагрузка контакта	DC 30 V, 5 A/AC 250 V, 8 A
Макс. переключающая способность	150 W/2000 VA
Мин. нагрузка контаката	10 мА/DC 5 V
Задержка времени (Вкл и/или Выкл)	1 до 60 с
Транзисторный выход (с определением отказа)
Выход	Гальваническое разделение
Защита	От спутывания полюсов
Макс. нагрузка	2 W
Макс. напряжение переключения	AC 250 V / DC 300 V
Максимальный ток нагрузки	100 мА
Падение напряжения	< 1 V, тип при at 50 мА
Задержка времени (Вкл и/или Выкл)	1 до 60 с
Двухпроводной сигнализатор	С контроллерами
Поведение при отказе	Мин. или макс.
Точность
Повторяемость	2 мм (0.08“)
Разрешение
Мин. чувствительность (pF)	1 % изменения факт. емкости
Макс. температурная погрешность	0.2 % от факт. емкости
Рабочие условия
Внешние условия
внешняя температура	-40 до +85 °C (-40 до +185 °F)
Макс. прочность при растяжении (зонд)	1900 кг (4188 lbs.)
Диапазон давления (зонд с тросиком) ¹⁾
Стандартная версия	-1 до 35 бар (-14.6 to 511 psi)
Высокотемпературная версия	-1 до 100 бар (-14.6 to 1460 psi)
Класс защиты	IP65/NEMA 4/Тип 4
Свойства материала	Жидкости, сыпучие вещества, взвеси, разделительные слои и приложения с клейкими материалами
Диэлектрическая постоянная εr	Мин. 1.5
Диапазон температур (зонд)
Стандартная версия	-40 до +200 °C (-40 до +392 °F)
Высокотемпературная версия	-40 до +400 °C (-40 до +752 °F)
Конструкция
Подключение к процессору	¾"-, 1"-, 1¼"-, 1½"-NPT/BSPT/JIS
Материал (корпус)	Эпоксидное покрытие
Материал (части, соприкасающиеся с продуктом)
Стандартная версия	AISI 316L/PFA/PEEK
Высокотемпературная версия	AISI 316L/керамика
Длина зондов
Стержневая версия	Мин. 350 мм (14“), макс. 1000 мм (40“)
Кабельная версия	Мин. 500 мм (20“), макс. 25000 мм (985“)
Соединение	Клеммы, макс. 2.5 мм (0.009“)
Питание	AC/DC 12 до 250 V, гальваническое разделение
Потребляемая мощность	2 VA/2 W
Передача сигнала	2 x ½“ NPT ввод кабеля
Защита от перенапряжения	Защита до 55 kV длительного разряда
Дисплей и элементы управления
Дисплей	3 СИД для индикации контроля установок, состояния переключения и напряжения
Патенциометр	2 потенциометра для задержки времени и чувствительности
Переключатель	5 переключателей Dip для задержки вкл/выкл, мин./макс. Failsafe (безопасное положение), теста/установки задержки времени, мин/макс. чувствительности
Сертификаты и допуски	CE, CSA_NRTL/C, FM, CENELEC, ATEX 100, WHG/VbF защита от переполнения (только для Германии)
